Unterschied zwischen Spaltring und Kommutator
Ein praktischer Leitfaden für B2B-Motor- und Generatorprojekte
Inhaltsverzeichnis
1. Kurze Überprüfung der Vernunft: Was vergleichen wir?
Sehr kurze Version:
- Spaltring
- Zwei Kupfersegmente mit einem Isolationsabstand
- Klassischer Gleichstrommotor aus dem Lehrbuch oder handgekurbelter Gleichstromgenerator
- Dient zur Stromumkehr bei jeder halben Umdrehung in einem einspuligen (oder sehr einfachen) Anker
- Kommutator (industrial sense)

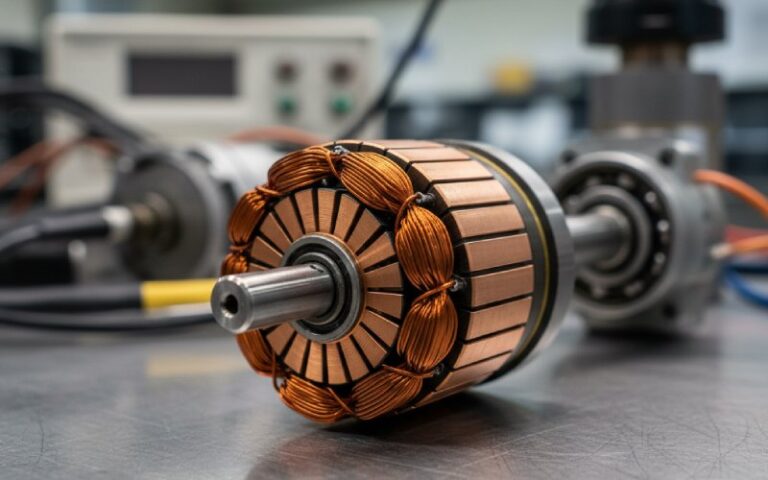

- Viele isolierte Kupfersegmente um einen Zylinder auf der Rotorwelle
- Jedes Segment ist mit einer anderen Ankerspule verbunden
- Wird in echten Gleichstrommotoren und -generatoren verwendet, um den Strom zwischen vielen Spulen umzuschalten und das Drehmoment und die Leistung gleichmäßiger zu halten
Formal gesehen, ein geteilter Ring ist der einfachste Kommutator mit zwei Segmenten. Es wird sogar darauf hingewiesen, dass “Kommutator (elektrisch)” auch als geteilte Ringe bezeichnet wird. Aber Ingenieure ziehen in der Regel eine Linie zwischen:
Lehrbuch, Zwei-Segment-Spaltring vs. Mehrsegment-Produktionskommutator
Das ist die Unterscheidung, die wir hier verwenden werden.
2. Strukturelle Unterschiede, auf einen Blick
Hier ist ein kompakter Vergleich, den Sie direkt in eine Designspezifikation oder ein Trainingsdeck einfügen können.
| Aspekt | Split Ring (2-Segment) | Multisegment-Kommutator | Was dies in der Praxis bedeutet |
|---|---|---|---|
| Segmentanzahl | 2 Halbkreise | 3 bis Hunderte von Balken | Mehr Segmente = gleichmäßigeres Drehmoment / Spannung, höhere Leistungsfähigkeit |
| Typische Geometrie | Flacher oder kleiner Ring, oft als “C-förmige” Stücke dargestellt | Zylindrische Trommel mit gestuften Kupferschienen | Der Kommutator ist in das Rotorpaket integriert; ein geteilter Ring ist oft in kleinen Demomotoren zu finden. |
| Anzahl der unterstützten Coils | Normalerweise 1 (manchmal 2) | Viele Spulen in Reihe/Parallelschaltung | Multisegment-Designs ermöglichen die Skalierung von Spannung, Drehzahl und Drehmoment ohne verrückte Restwelligkeit |
| Aktuelle Schaltlogik | Vertauscht die Verbindungen zwischen den beiden Spulenenden alle 180°. | Kontinuierliche Neuzuweisung der Spule, die unter Last steht, wenn sich der Rotor dreht | Das Kommutator-Timing kann mit der Bürstenposition und den Zwischenpolen eingestellt werden |
| Typische Geräte | Schulmotoren, Spielzeugmotoren, einfache Gleichstromgeneratoren | DC-Fahrmotoren, industrielle DC-Motoren, Universalmotoren, DC-Generatoren | Ein geteilter Ring ist gut für den Unterricht und kleine Antriebe, aber nicht gut für einen 15-kW-Kranzug. |
| Herstellung | Einfaches Drehen und Schlitzen; oft nicht reparierbares Formteil | Präzisionsgefertigt, isoliert, bandagiert; oft reparabel | Industriekommutatoren können überarbeitet und sogar mit neuen Segmenten “aufgefüllt” werden. |
| Wartungsmuster | Normalerweise “bis zum Ausfall laufen lassen und Motor ersetzen”.” | Bürstenverschleiß, regelmäßiges Drehen/Unterschneiden, Reinigung | treibt die Wartungsplanung und Ersatzteilstrategie voran |
Wenn also jemand in der Besprechung sagt “Wir brauchen nur einen geteilten Ring”, ist die eigentliche Frage:
Befinden wir uns immer noch im Bereich der High-School-Labore oder sind wir jetzt im Außendienstvertrag Gebiet?
3. Wie sich jedes einzelne elektrisch verhält
Die Fläming-Regeln kennen Sie bereits. Kommen wir gleich dazu, was sich ändert, wenn Sie von einem geteilten Ring zu einem vollen Kommutator wechseln.
3.1 Geteilter Ring: eine Spule, ein großer Impuls
Bei einem einfachen Gleichstrommotor:
- Der geteilte Ring kehrt den Strom durch eine einzelne Ankerschleife bei jeder halben Umdrehung um, so dass das Drehmoment immer in etwa die gleiche Richtung wirkt.
- Das Drehmoment ist hochpulsierend. Zwei starke Tritte pro Umdrehung, mit einem toten Bereich in der Nähe der neutralen Ebene.
In einem einfachen Gleichstromgenerator:
- Die induzierte EMK in der Spule ist natürlich AC.
- Der Spaltring tauscht die Spulenverbindungen zu den Bürsten genau dann aus, wenn die EMK das Vorzeichen wechselt.
- An den Terminals sehen Sie pulsierender Gleichstrom mit großer Restwelligkeit, gleiche Polarität, schwankende Größe.
Für ein Demo-Board ist das völlig in Ordnung. Einen ernsthaften DC-Bus damit aufladen? Nicht so sehr.
3.2 Mehrsegmentkommutator: viele Spulen, überlappender Stromfluss
Mit mehr Segmenten und mehr Spulen:
- Zu jedem Zeitpunkt teilen sich mehrere Spulen den Stromfluss über verschiedene Kommutatorstäbe.
- Wenn sich der Rotor bewegt, treten die Spulen reibungslos in den aktiven Bereich ein und verlassen ihn wieder, da die Bürsten mehr als ein Segment auf einmal überspannen.
- Drehmoment und erzeugte Spannung werden viel glatter, und die Kommutierung kann durch Bürstenverschiebung und Interpole zur Steuerung der Funkenbildung eingestellt werden.
Ergebnis:
- Bessere Effizienz bei gleicher Rahmengröße
- Höhere Spannungs-/Stromfähigkeit
- Geringere mechanische Belastung von Kupplungen und Getrieben
In der Praxis ist der elektrische “Unterschied zwischen Spaltring und Kommutator” also nicht der Prinzip (beides Rückstrom). Es ist die Granularität und Kontrollierbarkeit dieser Umkehrung.
4. Wo ein geteilter Ring noch Sinn macht
Industrielle Antriebe mit einfachen Spaltringen werden wahrscheinlich nicht ausgeliefert. Aber sie tauchen in den Lieferketten an einigen Stellen auf.
4.1 Schulungs-Kits und Demo-Rigs
- Niedrige Spannung, niedriger Strom
- Kurze Arbeitszyklen
- Kosten pro Einheit übertreffen alle Bedenken hinsichtlich der Reparatur
Hier ist ein zweigeteilter Spaltring nahezu ideal:
- Leicht zu erkennen und zu erklären
- Tolerant gegenüber rauer Behandlung
- Kann kostengünstig gestanzt oder geformt werden
Wenn Sie MINT-Bausätze oder Lehrtafeln verkaufen, ist eine einfache SKU mit geteiltem Ring immer noch nützlich. Verwenden Sie diese Hardware jedoch nicht für eine ernsthafte Anwendung, auch wenn die aktuellen Werte technisch gesehen passen.
4.2 Winzige bürstenbehaftete Gleichstrommotoren
Ein Blick ins Innere einiger Spielzeugmotoren zeigt etwas, das siehe sieht aus wie ein Spaltring, ist aber eigentlich ein winziger Multisegment-Kommutator: drei oder mehr Kupferbögen auf einer Kunststoffnabe.
Aber es gibt auch wirklich minimale Designs:
- Sehr kleine Pumpen
- Wegwerfgeräte für Verbraucher
- Einfache Aktoren, deren Lebensdauer in Stunden und nicht in Jahren gemessen wird
In diesen Fällen ist ein de-facto “Split-Ring”-Ansatz nur eine Kostenfrage.
5. Wenn Sie eindeutig einen echten Kommutator brauchen
Wenn einer der folgenden Punkte auf Ihr Projekt zutrifft, befinden Sie sich im Bereich der Kommutatoren, nicht im Bereich der geteilten Ringe.
5.1 Sie legen Wert auf gleichmäßiges Drehmoment und Drehzahlregelung
Anwendungen wie:
- Antriebe für Förderanlagen
- Hebezeuge und Kräne
- Ältere DC-Traktionsantriebe
- Präzise Prozesslinien
Die Drehmomentwelligkeit muss so gering sein, dass sich mechanische Resonanz und Regelkreise verhalten. Das ist mit einer einzelnen aktiven Spule und einem Zwei-Segment-Ring nur schwer zu erreichen. Kommutatoren mit mehreren Segmenten verteilen das Drehmoment um die Rotation herum, weshalb klassische Gleichstromantriebe so viele Ankernuten und Kommutatorstangen verwenden.
5.2 Die Spannung liegt über dem Niveau des “Batteriespielzeugs”.
Höherer Spannungs- und Leistungsbedarf:
- Mehr Oberfläche für Strom
- Mehr Segmente, um die Bürstenspannung pro Segment innerhalb sicherer Grenzen zu halten
- Bessere Kühlung um Kupferschienen und Isolierung
Mit einem geteilten Ring erhalten Sie genau zwei Kontaktflächen. Mit einem Kommutator können Sie denselben Strom auf viele Stäbe aufteilen und die Bürstenerwärmung und Lichtbogenbildung reduzieren. Es gibt einen Grund, warum Gleichstrommaschinen im Megawattbereich nie einfache geteilte Ringe verwendet haben.
5.3 Sie erwarten Wartung statt Ersatz
In größeren Gleichstrommotoren und Generatoren:
- Die Bürsten sind austauschbar.
- Kommutatoren können überarbeitet (gedreht), hinterschnitten und manchmal teilweise neu gefüllt werden.
Dieses ganze Ökosystem - Abstreifwerkzeuge, Glimmerfräser, Bürstensorten - setzt einen ordentlichen Kommutator voraus, keinen weggeworfenen Spaltring.
6. Kompromisse bei Design und Beschaffung
Wenn Ihr Team eine Anfrage oder eine Zeichnung schreibt, sind dies die praktischen Fragen, die sich hinter “geteilter Ring oder Kommutator” verbergen.”
6.1 Kosten vs. Lebensdauer
- Spaltring
- Niedrigste Teilekosten
- Normalerweise in einen billigen Rotor eingeklebt; der Motor wird ersetzt, nicht gewartet
- Kommutator
- Höhere Anfangskosten durch Kupfer und Bearbeitung
- Geringere Lebenszykluskosten bei Geräten, die überholt werden müssen (Bürstenwechsel, Drehen usw.)
Der Break-even liegt also hauptsächlich in der ob es sich um einen Wegwerfmotor oder um einen Teil eines zu erhaltenden Vermögenswertes handelt.
6.2 Übertragungsqualität und EMI
Schlechte Kommutierung → Lichtbogenbildung → Hitze, Bürstenstaub, EMV-Probleme.
- Bei einem geteilten Ring gibt es genau einen Zeitpunkt, an dem die Umkehrung stattfindet. Wenn die Geometrie nicht stimmt, wird dieser Zeitpunkt verrauscht.
- Ein abgestimmter Kommutator verteilt die Kommutierung mit Hilfe von Zwischenpolen und Bürstenkonstruktion auf mehrere Segmente, so dass die Spannungsänderung pro Zeiteinheit geringer ist.
Wenn für Ihr Produkt strenge EMV-Grenzwerte gelten oder es sich in der Nähe empfindlicher Elektronik befindet, ist dies von Bedeutung.
6.3 Mechanische Grenzen
Geteilte Ringe sind strukturell einfach, aber nicht ideal für hohe Geschwindigkeiten oder hohe Drehmomente:
- Begrenzte Oberfläche für Bürstenkontakt
- Höhere lokale Stromdichte
- Empfindlicher gegenüber Ausrichtungsfehlern und Verschleiß
Industrielle Kommutatoren verfügen über eine Schwalbenschwanz- oder Bandkonstruktion und robuste Isolationssysteme, die speziell für hohe Umfangsgeschwindigkeiten und Temperaturschwankungen ausgelegt sind.
7. Wie Sie angeben, was Sie eigentlich wollen
Wenn Sie Spezifikationen für einen Lieferanten oder ein internes Fertigungsteam schreiben, sorgen diese Formulierungen für weniger Verwirrung.
Wenn Sie wirklich einen einfachen Spaltring wollen (Lehrbuchstil):
- “Zweisegmentiger Spaltringkommutator, Kupfer, OD = X mm, ID = Y mm, Segmentwinkel = 180°, Isolierung: [Werkstoff]. Einschaltdauer: [Spannung, Strom, Einschaltdauer].”
Wenn Sie einen richtigen Gleichstromkommutator wollen:
Mindestens auflisten:
- Erforderliche Wellengröße und Kommutator-AD/-Länge
- Erwarteter Ankerstrom und Spannung
- Zielgeschwindigkeitsbereich und Arbeitszyklus
- Anzahl der Segmente und Anschlussanordnung (einfache/doppelte/dreifache Steigung, Steigleitungsart)
- Bürstenmaterialfamilie und Anzahl der Bürstenarme
Auf diese Weise wird Ihnen niemand einen Spielzeug-Spaltring schicken, wenn Sie einen 3-kW-Motorkommutator erwartet haben.
8. FAQ: Spaltring vs. Kommutator
8.1 Ist ein geteilter Ring dasselbe wie ein Kommutator?
Konzeptionell ja. Ein geteilter Ring ist nur der einfachste Kommutator mit zwei Segmenten, dessen Aufgabe es ist, den Strom bei jeder halben Umdrehung umzukehren. In der Praxis verwenden die Ingenieure “Spaltring” für einfache pädagogische oder sehr kleine Motoren und “Kommutator” für industrielle Multisegment-Designs.
8.2 Warum werden sie in den Lehrbüchern als unterschiedliche Komponenten behandelt?
Weil es Anfängern hilft:
Zunächst sehen sie eine Spaltring Umkehrstrom in einer einzigen Schleife.
Später treffen sie auf Multisegment Kommutatoren in echten Maschinen.
Aus der Sicht des Designs ist das eine nur eine vergrößerte, segmentierte Version des anderen.
8.3 Kann ich einen Kommutator gegen einen einfachen geteilten Ring austauschen, um Kosten zu sparen?
Normalerweise nicht.
Sie würden die Gleichmäßigkeit des Drehmoments verlieren, die Leistung verringern und wahrscheinlich starke Funkenbildung verursachen.
Das Design der Ankerwicklung und der Magnetkreis sind auf eine bestimmte Anzahl von Segmenten/Schlitzen ausgelegt; eine Änderung bedeutet eine Neukonstruktion, keine Kostenoptimierung.
Wenn Sie den Kommutatortyp austauschen wollen, müssen Sie den Motor bereits umbauen.
8.4 Wie unterscheidet sich ein geteilter Ring von einem Schleifring?
Schleifring - durchgehender Ring, der hauptsächlich zur Übertragung von Strom/Signalen zwischen stationären und rotierenden Teilen ohne Polaritätswechsel verwendet wird; häufig in Wechselstromgeneratoren und Drehverbindungen.
Spaltring - Ring, der in isolierte Segmente unterteilt ist, deren einziger Zweck es ist tauschen. Verbindungen und Rückstrom.
Gleiche mechanische Idee (Bürste auf Kupferring), andere Aufgabe.
8.5 Wenn ich auf bürstenlose oder Induktionsmotoren umsteige, kann ich dann auf Kommutatoren ganz verzichten?
Sie werden keine Kommutatoren mehr kaufen, aber die Idee lebt weiter:
Die elektronische Kommutierung in BLDC-Motoren imitiert die Funktion des mechanischen Kommutators, nur mit Transistoren und Software.
Das Verständnis von geteilten Ringen und Kommutatoren hilft Ihnen, Wellenformen zu lesen, Drehmomentwelligkeit zu diagnostizieren und mit Antriebslieferanten sinnvoll zu verhandeln.
9. Kurze Nachbereitung
Der “Unterschied zwischen geteiltem Ring und Kommutator” ist also hauptsächlich Umfang und Absicht:
- Geteilte Ringe sind einfache, zweisegmentige Geräte für sehr kleine oder Ausbildungsmaschinen.
- Kommutatoren sind technische Komponenten mit mehreren Segmenten, die Gleichstrom- und Universalmotoren mit echter Leistung, kontrollierbarer Kommutierung und langer Lebensdauer versorgen.
Wenn Ihr Produkt über den Labortisch hinausgeht, geht es fast immer um eine Kommutator, nicht nur ein Spaltring-Und wenn Sie das bei der Spezifikation, Beschaffung und Wartung berücksichtigen, ersparen Sie sich später Ärger.
