Kann man einen Kommutator polieren oder polieren, um die Leitfähigkeit zu verbessern?

Kurze Antwort: Ja. Aber wenn Sie es falsch machen, machen Sie alles noch schlimmer. Wir haben gesehen, wie Motoren aus dem Feld zurückkamen mit Kommutatoren Sie wurden auf Hochglanz poliert - glänzendes Kupfer, wunderschön anzusehen - und hielten etwa siebzig Stunden, bevor sich die Bürsten selbst zerfraßen.

Was die Leute falsch verstehen: Die Leitfähigkeit zwischen Bürste und Kommutator hängt nicht unbedingt davon ab, wie sauber oder glänzend das Kupfer ist. Es geht um die Film.

Wichtigste Erkenntnisse

• Polieren eines Kommutators kann die Leitfähigkeit verbessern, aber nur, wenn der vorhandene Oberflächenfilm beschädigt, glasiert oder löchrig ist. Ein gesunder dunkler Film sollte nicht entfernt werden.
• Die angestrebte Oberflächenrauhigkeit nach dem Polieren beträgt Ra 0,4-0,8 μm. Eine glattere Oberfläche (unter Ra 0,1 μm) erhöht die Reibung der Bürsten, verursacht Ratterer und beschleunigt den Verschleiß.
• Beim Polieren wird Material abgetragen, beim Brünieren wird es verdichtet. Es handelt sich um aufeinander folgende Schritte, die nicht austauschbar sind.
• Wenn Ihre Kommutatoren häufig vor Ort poliert werden müssen, liegt die Ursache wahrscheinlich in den vorgelagerten Bereichen-Geometrietoleranz, die Wahl der Kupferlegierung oder die werkseitige Oberflächenbehandlung. Das ist ein Beschaffungsproblem, kein Wartungsproblem.

Was ist ein Kommutatorfilm (Patina) und warum ist er für die Leitfähigkeit von Bedeutung?

Ein gesunder Kommutator sieht nicht sauber aus. Er sieht aus, als hätte er eine Bräune. Manchmal schokoladenbraun, manchmal dunkler. Diese Schicht - eine Mischung aus Kupferoxid (Cu₂O), Spuren von Graphitablagerungen und absorbierter Feuchtigkeit - ist das, was das gesamte Bürsten-Kommutator-System zum Laufen bringt. Die Kommutatorfolie ist die widerstandsgesteuerte Schnittstelle, die eine stabile Stromübertragung ermöglicht. Es wirkt wie ein Schmiermittel. Sie steuert den Stromtransfer durch Fritting (spannungsbedingte Mikroaufspaltung der Oxidschicht) und Quantentunnelung an den dünnsten Stellen. Die Oxidschicht ist bei einer gut funktionierenden Einheit in der Regel 10-100 nm dick.

Diese Schicht durch aggressives Polieren abtragen? Jetzt haben Sie rohes Kupfer gegen eine Kohlebürste. Der Reibungskoeffizient steigt in die Höhe. Die Bürste klappert. Die Lichtbogenbildung beginnt. Sie verbrauchen das Bürstenmaterial dreimal so schnell wie üblich und erzeugen dabei genau dieselbe Oxidschicht - nur dass sie sich jetzt ungleichmäßig und mit lokal begrenzten heißen Stellen bildet, und der ganze Runaway beginnt.

Wir haben dies direkt in unseren Testzellen gemessen: Ein Kommutator, der auf unter Ra 0,1 μm überpoliert wurde, benötigt 40-60 Stunden Einlaufzeit, bevor sich der Bürstenverschleiß stabilisiert. Ein Kommutator, der korrekt auf Ra 0,4-0,8 μm poliert wurde, stabilisiert sich in weniger als 10 Stunden.

Polieren vs. Brünieren eines Kommutators: Hauptunterschiede

Diese Verwechslung kostet die Menschen Geld. Es ist nicht derselbe Job.

Polieren ist eine Korrekturmaßnahme. Sie werden durchgeführt, wenn die Oberfläche beschädigt ist - Grübchen, Strichmarkierungen, Kohlenstoffspuren oder Brandflecken. Sie bearbeiten den Kommutator.

Polieren ist die Endbearbeitung. Man macht es nach dem Polieren, um die Mikrokratzer zu schließen, die das Schleifpapier hinterlässt. In diesen unsichtbaren Rillen beginnt die ungleichmäßige Oxidation, und es kommt gerne zu Lichtbögen.

Die ideale Reihenfolge: drehen → polieren → Glimmer unterschneiden → Segmentkanten anschrägen → Endpolitur mit 150-200er SiC-Körnung → polieren.

Kommutator-Aufbereitungsmethoden: Entsteinen, Polieren und Drehen

Abrichtstein (bei laufendem Motor)

Der Kommutator läuft mit Betriebsdrehzahl. Sie drücken einen nicht leitenden Schleifstein - Siliziumkarbid oder Aluminiumoxid, gebunden in einer bröckeligen Matrix - gegen die Oberfläche und fahren in axialer Richtung. Der Stein schleift sich bei der Arbeit selbst ab; stumpfe Partikel brechen heraus und legen frisches Schleifmittel frei. Gröbere Steine (36er-Körnung) fressen Ebenen und Grate. Feine Steine (220er-Körnung) bearbeiten die endgültige Oberfläche.

Tun Sie dies bei voller Drehzahl. Die Zentrifugalkraft hält die Kommutatorstangen in ihrer richtigen Laufposition. Wenn Sie bei reduzierter Drehzahl steinigen, wird die Oberfläche exzentrisch, sobald der Motor die Nenndrehzahl erreicht.

Ein Detail, das übersehen wird: den Staub sofort absaugen. Die Rückstände eines Abrichtsteins sind leitfähig genug, um Kurzschlüsse zwischen den Stäben zu verursachen, wenn sie sich in den Glimmerschlitzen festsetzen. Wir führen immer eine Unterdruck-Absaugdüse etwa 15 mm hinter dem Stein.

Warum Sie niemals Schmirgelpapier für einen Kommutator verwenden sollten

Nur Siliziumkarbid (SiC)-Tuch. Nicht Schmirgel. Schmirgel enthält Metallpartikel - Eisenoxid, Korund mit Eiseneinschlüssen -, die sich in das Kupfer einbetten und leitende Brücken über die Glimmerunterschneidungen bilden. Wir haben Überschlagsversagen direkt auf Schmirgelpapierrückstände zurückgeführt.

Wickeln Sie das Tuch um einen gerundeten Hartholzblock. Der Streifen sollte mindestens 150° des Kommutatorumfangs umfassen. Drücken Sie mit dem Block, nicht mit den Fingern. Durch den Druck der Finger werden die Segmentspitzen abgerundet, wodurch eine unebene Oberfläche entsteht, der die Bürste nicht folgen kann.

Diamantdrehen (Aufarbeitung auf Werksebene)

Die Diamantspitze (75° eingeschlossener Winkel, R 1,58 mm oberer Radius) schneidet pro Durchgang nicht tiefer als 0,013 mm. Die Vorschubgeschwindigkeit bleibt unter 0,13 mm/U, um Spiralrillen zu vermeiden. Dies führt zu einer nahezu brünierten Oberfläche.die eigentlich zu glatt für den Einsatz von Bürsten ist. Sie müssen die Oberfläche anschließend mit einem SiC-Tuch der Körnung 150-200 brechen. Diamantgedrehter Glimmer neigt dazu, etwas überzustehen (etwa 0,005 mm), so dass das Nachschleifmittel auch hier Abhilfe schafft.

PCD-Schlichtdrehen für die Produktion neuer Kommutatoren

Für die Herstellung neuer Kommutatoren verwenden wir polykristalline Diamantwerkzeuge (Stirnwinkel γ = 12°, Freiwinkel α = 14°, Nasenradius R 0,1 mm). Die Herausforderung bei Kupfer: Es ist weich, klebrig und erzeugt schnell Wärme. Das PKD-Werkzeug selbst verkohlt oberhalb von 700 °C, so dass wir die Späne mit hohem Unterdruck absaugen und mit Hochgeschwindigkeitsluftstrom kühlen - ohne Schneidflüssigkeit, die den Glimmer kontaminieren würde.

Rundlaufziel: ≤ 0,006 mm. Rundheit: ≤ 0,003 mm. Höhe von Stab zu Stab: ≤ 0,0015 mm. Oberflächenrauhigkeit: Ra 0,1-0,8 μm.

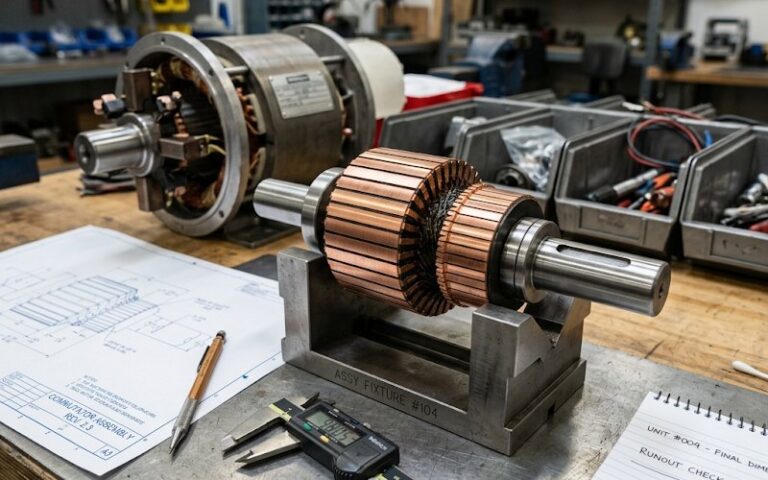

Wenn die Wartung vor Ort auf ein Beschaffungsproblem hinweist

Hier ist etwas, mit dem man sich beschäftigen sollte. Wenn Ihr Wartungsteam die Kommutatoren alle paar hundert Stunden poliert - wenn sich der Film nie stabilisiert, wenn die Bürsten 2-3 Mal so schnell verschleißen wie erwartet - liegt das Problem wahrscheinlich nicht bei der Person, die den Abrichtstein hält. Es ist der Kommutator selbst.

Die drei häufigsten vorgelagerten Ursachen, die wir sehen:

1. Höhenunterschiede zwischen den Stäben von mehr als 0,002 mm im Werk. Das Gestrüpp prallt auf der Stufe ab wie ein Auto auf einer Schlaglochpiste. Es kommt zur Bogenbildung. Der Film bildet sich nie gleichmäßig.
2. Oberflächenrauhigkeit außerhalb der Werksspezifikation. Entweder zu glatt (Spiegelglanz durch nachlässige Qualitätskontrolle) oder zu rau (Rattermarken von abgenutzten Werkzeugen). Beides führt zu beschleunigtem Bürstenverschleiß.
3. Falsche Kupferlegierung für die Betriebsumgebung. Reines Elektrolytkupfer ist für moderate Belastungen geeignet. Für Hochstrom- oder Hochtemperaturanwendungen sind Silber-Kupfer- oder Cadmium-Kupfer-Legierungen erforderlich, die auch bei hohen Temperaturen ihre Härte behalten.

Wenn Sie dies lesen, weil Ihre Maschinen immer wieder Kommutatoren fressen, liegt die Lösung nicht in einer besseren Poliertechnik, sondern in einem besseren Kommutator. Das bedeutet engere Werkstoleranzen bei der Segmentgeometrie, ordnungsgemäße PKD-Bearbeitung und die Auswahl einer Kupferlegierung, die auf Ihre Bürstenqualität und Ihren Arbeitszyklus abgestimmt ist. Das ist es, wofür wir jeden Tag konstruieren.

Wann Polieren die Leitfähigkeit verbessert - und wann es sie vernichtet

Die Beziehung ist nicht linear. Hier sehen Sie, was tatsächlich am elektrischen Kontakt passiert:

1. Verschmutzter/verglaster Kommutator → dicke, ungleichmäßige Oxid- und Kohlenstoffschicht → hoher Kontaktwiderstand → Lichtbogenbildung → ungleichmäßigere Schicht → Motorausfallschleife.
2. Ordnungsgemäß polierter Kommutator → Entfernung des alten Films → sauberes Kupfer mit kontrollierter Rauheit → Bildung eines neuen, gesunden Films innerhalb weniger Stunden → geringer Kontaktwiderstand → stabiler Betrieb.
3. Überpolierter Kommutator → Spiegelglanz unter Ra 0,1 μm → Reibungskoeffizient der Bürste steigt → Bürste klappert und prellt → intermittierender Kontakt → Lichtbogenbildung → beschleunigter Verschleiß von Bürste und Kommutator.

Die beste Lösung ist Szenario 2. Aber der Haken: Sie brauchen den richtigen Rauheitsbereich (6-10 μm Spitze-Tal) mit einer hohen Dichte an feinen Drehspuren. Mehr Markierungen pro Längeneinheit = geringerer effektiver Reibungskoeffizient = schnellere, gleichmäßigere Filmbildung.

Ein Kommutator, der gut funktioniert, keinen übermäßigen Bürstenverschleiß aufweist und keine Lichtbögen bildet, sollte nicht poliert werden, nur weil er dunkel oder fleckig aussieht. Dunkel bedeutet nicht schmutzig. Die Farbe des Films reicht von strohfarben bis fast schwarz, je nach Luftfeuchtigkeit, Beladung und Bürstenqualität. Wenn die Maschine gut läuft, lassen Sie sie in Ruhe. Eine unnötige Überholung verursacht mehr Probleme mit dem Kommutator als sie löst.

Inspektion des Glimmerhinterschnitts nach dem Polieren des Kommutators

Durch Polieren oder Drehen eines Kommutators wird die Kupferhöhe verringert. Wenn Ihre Glimmerhinterschneidungen vorher marginal waren, sind sie jetzt flacher - möglicherweise bündig. Bündiger Glimmer zerstört die Bürsten.

Prüfen Sie die Tiefe der Hinterschneidung vor und nach jeder Oberflächenbearbeitung. Die Tiefe der Aussparung sollte nicht größer sein als die Glimmerbreite. Die Wände der Segmente müssen vollständig frei von Glimmer sein - ein dünner Splitter, der an der Wand verbleibt, verursacht mehr Probleme als bündiger Glimmer.

Nach dem Freischneiden werden die Segmentkanten um ca. 0,5 mm unter 45° abgeschrägt. Ein V-förmiger Schaber, der entlang der Aussparung gezogen wird, schrägt die beiden benachbarten Segmentkanten gleichzeitig ab. Anschließend reinigen, alle Kupfer- und Glimmerpartikel ausblasen und den Kommutator mit einem SiC-Gewebe der Körnung 150-200 ein letztes Mal bearbeiten.

Entscheidungsmatrix für Zustand und Wartung von Kommutatoren

Verwenden Sie diese Funktion, wenn Sie vor einem Motor stehen und überlegen, was Sie tun sollen:

FAQ: Polieren und Brünieren von Kommutatoren

Häufiges Überholen der Kommutatoren ist ein Symptom, keine Lösung. Wenn Ihre Motoren immer wieder Filminstabilitäten, Bürstenrattern oder Stabmarkierungen entwickeln, sprechen Sie mit unserem Ingenieurteam über Kommutatoren, die mit engeren Toleranzen gebaut werden - abgestimmt auf Ihre Bürstenqualität, Arbeitszyklus und Betriebsumgebung.
