Wie man neue Kommutatorbürsten richtig einbettet
Neue Bürsten fallen nicht aus, weil sie neu sind. Meistens versagen sie, weil der Kontakt in der ersten Stunde falsch ist.
Bei einem Kommutator, Die Einbettung ist keine Formalität. Es ist der Schritt, der darüber entscheidet, ob sich der Strom über die gesamte Bürstenoberfläche ausbreitet oder sich auf einige wenige heiße Punkte konzentriert. Bleibt der Kontakt an den Rändern konzentriert, ist das Ergebnis bekannt: Verbrennungen an den Rändern, instabiler Film, sichtbare Funkenbildung und eine Kommutatoroberfläche, die ohne Grund zu verschleißen beginnt.
Wir sehen auch ein anderes Muster. Die Teams befolgen das korrekte Einstreuverfahren, aber der Einlauf ist immer noch langsam, instabil oder von einer Bürste zur nächsten uneinheitlich. An diesem Punkt liegt das Problem oft nicht an der Methode allein. Schwankungen in der Bürstendichte, inkonsistentes Material, Abweichungen in der Oberflächengeometrie oder eine schlechte Maßkontrolle können die Einlaufzeit verlängern und die Inbetriebnahme der Maschine schwieriger erscheinen lassen, als sie tatsächlich ist.
Aus diesem Grund betrachten wir die Einstreu sowohl als Wartungsschritt als auch als Qualitätskontrolle.
Inhaltsverzeichnis
Was mit der richtigen Einstreu erreicht werden soll
Das Ziel ist einfach:
- bilden ein stabiles Kontaktmuster über den größten Teil der Bürstenfläche
- die Kantenbelastung während der ersten Betriebsstunden zu verhindern
- reduzieren unnötige Funkenbildung und örtliche Erwärmung
- eine gleichmäßige Bildung des Kommutatorfilms ermöglichen
- Verkürzung der Zeit zwischen Bürstenwechsel und stabilem Betrieb
Wenn die Einstreu richtig gemacht wird, setzt sich die Maschine schneller ab. Wenn es schlecht gemacht wird, meldet sich die Bürste immer wieder. In der Regel mit Wärme zuerst.
Prüfen Sie vor dem Einstreuen die Teile, die tatsächlich über das Ergebnis entscheiden
Wir beginnen nicht mit Schmirgelpapier. Wir beginnen mit Ablehnungskriterien.
Eine neue Bürste sollte nicht dazu dienen, eine schlechte Kommutatoroberfläche, einen schwachen Federdruck, eine schlechte Ausrichtung des Halters oder einen klemmenden Bürstenweg zu korrigieren. Das kann sie nicht. Sie verschlimmert diese Fehler nur, und dann wird der Schaden noch teurer.
Prüfen Sie zunächst diese Punkte:
1. Zustand der Kommutatoroberfläche
Die Oberfläche sollte sauber, trocken, glatt und frei von erhabenen Graten, Riefen oder abnormalen Glasuren sein. Wenn der Glimmer absteht, wird das Einstreuen das eigentliche Problem nicht lösen.
2. Zustand des Bürstenhalters
Jeder Pinsel muss sich frei in der Halterung bewegen können, ohne Widerstand oder seitlichen Druck. Ein Pinsel, der in der Schachtel hängt, legt sich nie richtig an, egal wie sorgfältig das Gesicht geformt wurde.
3. Konsistenz des Federdrucks
Ein ungleichmäßiger Federdruck in einem Satz führt zu ungleichmäßigem Kontakt, ungleichmäßigem Film und ungleichem Tadel. Eine Bürste läuft heiß. Eine andere schwimmt. Dann sieht der ganze Satz instabil aus.
4. Steuerung der Bürstenposition
Jede Bürste sollte während des Bettungsvorgangs in ihrer eigenen Halterposition bleiben. Sobald sich die Oberfläche an eine Spur anpasst, entstehen durch den Positionswechsel neue Kontaktfehler.
5. Konsistenz der Bürstenqualität
Dies ist der Teil, den viele Wartungsteams zu spät bemerken. Wenn die Abmessungen der Bürsten zu stark variieren, wenn die Materialstruktur nicht einheitlich ist oder wenn die Oberflächenbeschaffenheit uneinheitlich ist, wird die Einlegezeit unvorhersehbar. Das Verfahren mag korrekt sein. Trotzdem weigern sich die Bürsten möglicherweise, sich als zusammengehöriger Satz abzusetzen.

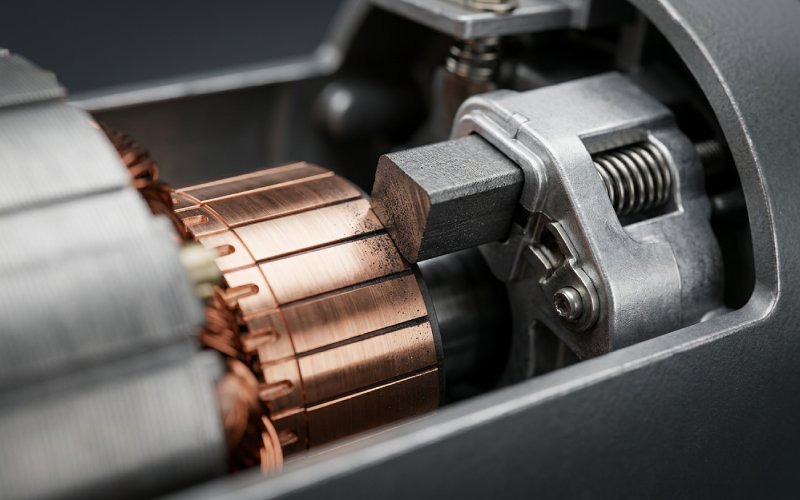

Richtige Methode zum Einsetzen neuer Bürsten auf einem Kommutator
Dies ist die Methode, die wir beim Einbau in der Werkstatt, bei der Vorbereitung von Umbauten und bei der Fehlersuche vor Ort anwenden.
Schritt 1: Markieren Sie jede Bürste an ihrer Halterposition
Ordnen Sie jede Bürste einem Halter und einer Kabelposition zu. Mischen Sie sie nicht, sobald die Montage beginnt.
Schritt 2: Vorformung der Bürstenfläche
Verwenden Sie ein nicht-metallisches Schleifpapier, das für den Bürstensitz geeignet ist. Legen Sie es zwischen die Bürstenfläche und die Kommutatoroberfläche, wobei die Schleifseite zur Bürste zeigt.
Verwenden Sie kein Schmirgelleinen. Es hinterlässt die falsche Art von Rückständen, und diese Rückstände können sich später als elektrische Störungen erweisen.
Schritt 3: Ziehen Sie das Schleifmittel in die richtige Richtung
Ziehen Sie den Schleifstreifen so, dass die Bürstenfläche dem tatsächlichen Kommutatorradius entspricht. Die Bewegung sollte kontrolliert und leicht sein. Nicht schnell. Nicht erzwungen.
Ein zu hoher Druck in dieser Phase führt in der Regel zu einer Oberfläche, die zwar sitzend aussieht, aber die Last schlecht trägt, sobald die Maschine unter Strom steht.
Schritt 4: Prüfen Sie das Kontaktmuster frühzeitig
Halten Sie nach ein paar Durchgängen an und prüfen Sie die Fläche.
Sie suchen nach einem breiten, gleichmäßigen Kontaktmuster. Nicht zwei glänzende Kanten. Keine isolierten Inseln. Für die meisten industriellen Kommutatoranwendungen benötigen wir mindestens 80% bis 85% Kontaktfläche bevor die Maschine wieder ernsthaft in Betrieb genommen wird.
Schritt 5: Den Staub vollständig entfernen
Entfernen Sie Bürstenstaub und Schleifmittelreste:
- Bürstenhalter
- Kommutatorbereich
- nahe gelegene Isolierflächen
- Luftdurchlässe
- umliegende Maschineneinbauten
Lassen Sie keinen Kohlestaub in der Baugruppe zurück und bezeichnen Sie die Arbeit als beendet.
Schritt 6: Wiedereinbau und Überprüfung der freien Beweglichkeit
Setzen Sie die Bürsten nach der Reinigung wieder in ihrer ursprünglichen Position ein. Vergewissern Sie sich erneut, dass sich die Bürsten frei bewegen und die Federwirkung korrekt ist. Diese zweite Kontrolle ist wichtiger als es klingt.
Schritt 7: Einfahren unter kontrollierter Last
Eine kurze Überprüfung im Leerlauf ist akzeptabel. Ein langer Leerlauf ist jedoch keine Einstreu-Strategie.
Eine Bürste, die sich im unbelasteten Zustand verhält, kann auch bei realer Stromdichte einen instabilen Kontakt aufweisen. Wir bevorzugen einen kurzen Prüflauf, gefolgt von einer schrittweisen Belastung, bis das Kontaktmuster, der Film und das Funkenverhalten unter realen Arbeitsbedingungen beurteilt werden können.
Einstreuziele und Ablehnungszeichen
| Posten prüfen | Annehmbares Ergebnis | Zeichen der Ablehnung |
|---|---|---|
| Kontakt der Bürstenoberfläche | 80%-85% oder besser, gleichmäßige Verteilung | Nur Kantenkontakt, fleckige Inseln, Zweipunktbelastung |
| Bürstenreise im Halter | Freies Gleiten, kein Verkleben | Widerstand, seitlicher Druck, intermittierende Bewegung |
| Federdruck | Konsistent im gesamten Set | Eine oder mehrere Bürsten sind sichtbar leichter oder schwerer |
| Kommutatoroberfläche | Glatt, sauber, keine erhabenen Fehler | Grate, starke Riefenbildung, hoher Glimmeranteil, unebene Spur |
| Staubzustand nach dem Einsetzen | Vor Neustart gereinigt | Kohlenstoffstaub in Halterungen oder im Inneren der Maschine |
| Erstes Laufverhalten | Stabiler Kontakt, nur geringe vorübergehende Aktivität | Anhaltende Funkenbildung, Erhitzung, Rattern, schnelle Staubentwicklung |
Was beim Bettenmachen normalerweise schief läuft
Die meisten Ausfälle von Bettzeug sind nicht mysteriös. Sie folgen den gleichen Mustern.
Flachbürste installiert und ohne Vorbesatz betrieben
Das ist üblich. Es verschwendet Zeit und erhöht die lokale Erwärmung an den ersten Kontaktpunkten.
Falsches Schleifmittel verwendet
Abrasive Verunreinigungen führen zu Problemen, die später elektrisch und nicht mechanisch sind.
Zu viel Kraft beim Einsetzen
Ein zu starkes Aufsetzen kann die Oberflächenstruktur beschädigen, das Kontaktmuster verzerren oder die Oberfläche stärker aufrauen als beabsichtigt.
Staub nicht entfernt
Restkohlenstoffstaub und Schleifmittelrückstände können die Maschine verschmutzen und den stabilen Betrieb beeinträchtigen.
Pinsel nach der Formgebung gemischt
Eine teilweise eingesetzte Bürste ist bereits auf einen Halterweg und eine Spur abgestimmt. Tauschen Sie sie aus, und Sie beginnen von vorn, nur weniger sauber.
Keine echte Prüfung unter Last
Eine Bürste kann bei der Sichtprüfung gut aussehen und sich dennoch schlecht verhalten, wenn die Stromdichte ansteigt. Die Einbettung wird nur bestätigt, wenn die Maschine gleichmäßig arbeitet.
Wenn Einstreuprobleme in Wirklichkeit Probleme mit der Bürstenqualität sind
Hier verlieren die Wartungsteams Stunden.
Wenn die Methode korrekt ist und die Ergebnisse trotzdem uneinheitlich sind, sollten Sie sich die Bürste selbst ansehen. Wir betrachten die folgenden Zeichen als qualitätsbezogene Warnsignale:
- eine oder zwei Bürsten im gleichen Set betten sich viel langsamer als der Rest
- das Tragbild bleibt nach ordnungsgemäßer Einpassung ungleichmäßig
- Funkenbildung bleibt auf bestimmte Bürsten beschränkt, nicht auf den gesamten Satz
- zu große Unterschiede in der Verschleißrate innerhalb einer Austauschcharge
- die Gesichtstextur sieht von Pinsel zu Pinsel uneinheitlich aus
- die korrekte Einstellung des Halters führt immer noch zu instabilem Lauf
In der Praxis deutet eine längere Bettlägerigkeit oft auf eines dieser Probleme hin:
- instabile Materialdichte
- schlechte Konsistenz der Widerstandsfähigkeit
- Maßabweichungen außerhalb der Passgenauigkeitstoleranz
- ungleichmäßige Oberflächenbeschaffenheit
- innere Struktur, die sich bei Belastung nicht gleichmäßig abnutzt
Aus diesem Grund wirkt sich die Qualität der Bürsten nicht nur auf die Nutzungsdauer aus. Sie beeinflusst die Inbetriebnahmezeit, die Wartungszeit und das Vertrauen des Bedieners in das Ersatzteilset.
Eine gut gemachte Bürste macht normalerweise nicht auf sich aufmerksam. Sie sitzt schneller. Läuft sauberer. Sie verschwendet keine Zeit mehr.
Wie die Bürstenqualität die Lebensdauer des Kommutators beeinflusst
Ein schlechtes Bettungsergebnis bleibt nicht auf der Bürstenoberfläche. Es wandert in das Kupfer.
Wenn der Strom in die begrenzten Kontaktpunkte drängt, wird der Kommutator sichtbar:
- lokalisierte Erwärmung
- instabile Filmbildung
- Balkenkantenverschleiß
- Schlieren- oder Fleckenbildung
- unnötiger Oberflächenverschleiß
Das ist ein Grund, warum Käufer, die nur auf den Stückpreis achten, oft das teurere Ergebnis wählen. Eine kostengünstige Bürste, die länger zum Einschleifen braucht, beim Einlaufen mehr Funken schlägt oder die Oberfläche des Kommutators abnutzt, ist im Betrieb nicht kostengünstig.
Für Anwendungen mit häufigen Starts, variabler Belastung oder anspruchsvollen Arbeitszyklen empfehlen wir in der Regel eine strengere Kontrolle über:
- Konsistenz der Bürstenqualität
- Maßtoleranz
- Genauigkeit der Oberfläche
- Passform mit Haltergeometrie
- Strom- und Geschwindigkeitsanpassung
Diese Punkte tragen mehr zur Verkürzung der Bettgehzeit bei als jeder improvisierte Werkstatttrick.
Unsere technische Empfehlung für Ersatzprojekte
Wenn Ihr Team Bürsten an einer kommutatorbetriebenen Maschine austauscht, sollten Sie das Ergebnis nicht danach beurteilen, ob die neuen Bürsten physisch in den Halter passen.
Das ist die unterste Grenze.
Beurteilen Sie das Ergebnis stattdessen anhand dieser Fragen:
- Sitzen die Bürsten schnell und gleichmäßig?
- Stabilisiert sich das Kontaktmuster über den gesamten Satz hinweg?
- Fällt die Funkenbildung nach korrektem Einfahren ab?
- Hält der Kommutator eine saubere, gleichmäßige Spur?
- Sind die Verschleißraten von Bürste zu Bürste gleich?
Wenn die Antwort nein lautet, liegt das Problem möglicherweise an der Qualität der Bürste oder der Konsistenz der Herstellung, nicht nur an der Einstreumethode.
Für Einkäufer in der Instandhaltung und OEM-Beschaffungsteams ist dieser Unterschied von Bedeutung. Eine konsistentere Bürste spart Arbeit bei der Installation, verkürzt die Einlaufzeit und reduziert vermeidbare Kommutatorschäden. Darin liegen in der Regel die wahren Kosten.
Wahl von Bürsten, die sich leichter einbetten lassen
Wenn Käufer fragen, warum eine Ersatzcharge reibungslos läuft und eine andere immer wieder nachgestellt werden muss, ist die Antwort selten eindeutig. Dennoch ist das Muster klar genug.
Bürsten sind in der Regel leichter einzubetten, wenn sie angeboten werden:
- stabile Dichte von Charge zu Charge
- kontrollierter spezifischer Widerstand
- exakte Abmessungen für den Sitz der Halterung
- einheitliche Oberflächenstruktur
- Anpassung der Sorte für den Maschineneinsatz
- vorhersehbares Verschleißverhalten unter Last
Das ist auch der Grund, warum viele Käufer nach einem oder zwei schlechten Abschaltzyklen von generischen Ersatzprodukten abrücken. Die Arbeitskosten rund um die Bürste sind oft höher als die Kosten der Bürste selbst.
Wenn Sie beschaffen Ersatzkommutatorbürsten, kundenspezifische Kohlebürstensorten, oder passgenaue Industriekohlebürsten, Es lohnt sich, die Leistung der Einstreu als Kaufkriterium zu betrachten, nicht nur als Frage der Wartung.
Häufig gestellte Fragen
Wie viel Kontaktfläche sollte eine neue Kommutatorbürste vor dem Betrieb haben?
Für die meisten industriellen Anwendungen empfehlen wir mindestens 80% bis 85% Kontakt bevor die Maschine wieder in den normalen Betrieb geht. Mehr ist in Ordnung. Weniger als das bedeutet in der Regel, dass der Strom an bestimmten Stellen noch zu stark konzentriert ist.
Beeinflusst die Qualität der Kohlebürste die Einstreuzeit?
Ja. Eine schlechte Maßkontrolle, eine instabile Dichte, ein uneinheitlicher Widerstand und eine ungleichmäßige Oberflächenbeschaffenheit können die Einbettungszeit verlängern oder dazu führen, dass das Ergebnis innerhalb eines Bürstensatzes uneinheitlich ist.
Können neue Bürsten während des Betriebs auf natürliche Weise einlaufen?
Sie können, aber das ist normalerweise der langsamere und riskantere Weg. Eine flache Bürste, die gezwungen ist, unter Betriebslast zu sitzen, erzeugt oft eine Kantenerwärmung, einen instabilen Film und unnötigen Kommutatorverschleiß, bevor sie ein richtiges Kontaktmuster erreicht.
Warum sprühen neue Bürsten auch nach korrekter Lagerung noch Funken?
Wenn die Einsetzmethode korrekt war, überprüfen Sie die Ausrichtung des Halters, den Federdruck, die Freiheit der Bürste im Halter, den Zustand der Kommutatoroberfläche und die Eignung der Bürsten. Anhaltende Funkenbildung nach korrektem Sitz deutet oft auf ein größeres Anpassungs- oder Qualitätsproblem hin.
Sollte eine ausgefallene Bürste allein ersetzt werden?
Manchmal wird es gemacht. Es ist aber nicht immer die beste Praxis. Ein einzelnes Ersatzteil kann sich aufgrund von Abnutzungsmustern, Federzustand und Qualitätsunterschieden von den übrigen Teilen des Satzes unterscheiden. Bei kritischen Einsätzen ist ein abgestimmter Ersatz normalerweise die sicherere Wahl.
Ist Leerlauf nach dem Einstreuen ausreichend?
Nein. Eine kurze Überprüfung im Leerlauf kann hilfreich sein, aber die Bettung sollte unter progressiver, realer Betriebslast beurteilt werden. Ein stabiles Leerlaufverhalten sagt nicht immer eine stabile Stromtragfähigkeit voraus.
Welche Art von Schleifmittel sollte verwendet werden?
Verwenden Sie ein nicht-metallisches Schleifpapier, das für den Bürstensitz geeignet ist. Vermeiden Sie Schleifmittel, die leitende Verunreinigungen in der Maschine hinterlassen können.
Letzter praktischer Hinweis
Eine neue Bürste sollte kein Rätselraten erfordern.
Wenn das Einlagern zu lange dauert, der Kontakt ungleichmäßig bleibt oder die Funkenbildung auch nach dem korrekten Verfahren anhält, sollten Sie dies nicht als Gewohnheitsproblem der Werkstatt betrachten. Prüfen Sie die Qualität der Bürsten, die Passform und die Übereinstimmung mit der Kommutatorleistung.
Hier beginnen viele Wiederholungsprobleme.
Wenn Ihr Team mit folgenden Themen zu tun hat lange Liegezeit, ungleichmäßiger Bürstenverschleiß, oder anhaltende Funkenbildung des Kommutators nach dem Austausch, wir können bei der Beurteilung der Bürstenspezifikation helfen, Passungstoleranz und Anwendungsbedingungen. In vielen Fällen besteht die Lösung nicht in mehr Schleifarbeit. Es ist eine bessere Bürstenanpassung von Anfang an.
