Einstellen des Bürstentimings für minimale Funkenbildung
Das Timing der Bürsten ist eines der ersten Dinge, die die Menschen bewegen wollen, wenn ein Kommutator beginnt zu funken. Oft zu früh.
Bei unserer Arbeit in den Fabriken ist das Timing nicht der erste Verdächtige. Sie ist ein Verdächtiger. Ein nützlicher Verdacht. Aber erst nachdem das Bürstengetriebe, der Federdruck, der Zustand des Kommutators und die Laufgenauigkeit überprüft wurden.
Wenn diese Grundlagen nicht stimmen, kann die Korrektur der Zündzeitpunkte den Zündfunken für kurze Zeit verringern. Das eigentliche Problem wird dadurch nicht gelöst.
Die Einstellung des Bürstentimings funktioniert am besten, wenn die Maschine mechanisch einwandfrei ist, die Bürsten stabil in den Haltern sitzen und die endgültige Korrektur unter der tatsächlichen Betriebslast beurteilt wird.
Inhaltsverzeichnis
Sicherheitswarnung vor der Einstellung des Bürstentimings
WARNUNG: Die Überprüfung des Bürstenzeitpunkts und die Korrektur unter Spannung dürfen nur von qualifiziertem elektrischem Wartungspersonal durchgeführt werden. Rotierende Kommutatoren, freiliegende Spannung, Lichtbogengefahr und leitfähiger Staub stellen ernsthafte Gefahren dar. Befolgen Sie vor jeder Inspektion oder Einstellung die Vorschriften zur Isolierung der Anlage, die Anforderungen an die persönliche Schutzausrüstung (PSA), die Schutzmaßnahmen und die örtlichen Vorschriften zur elektrischen Sicherheit.
Wir halten es einfach.
Keine Funkendiagnose ist eine Verletzung wert.
Was das Bürsten-Timing tatsächlich steuert
Das Bürsten-Timing legt die Position der Bürste relativ zur neutralen Zone fest, in der die Stromumkehr mit dem geringsten Schaden erfolgen sollte.
Wenn das Timing nicht stimmt, verschiebt sich die Kommutierung von diesem neutralen Punkt weg. Dann unterbricht die Bürste den Kontakt, während die Stromumkehr noch unvollständig ist oder bereits zu weit getrieben wurde. Dann beginnt das Brennen der Bürstenkanten, die Bürstentemperatur steigt und der Verschleiß der Kohlebürsten wird ungleichmäßig.
Im täglichen Dienst ist das sichtbare Ergebnis meist eines davon:
- feine, aber anhaltende Funkenbildung, die mit der Belastung zunimmt
- heiße Bürsten auf einer Polaritätsgruppe
- wiederholtes Nachdunkeln oder Aufrauen der Balkenkanten
- instabiler Film auf dem Kommutator
- reduzierte Lebensdauer der Bürsten ohne offensichtliche mechanische Ursache
Dies ist nicht nur eine Frage der Zeitplanung für den Pinsel. Es berührt auch Ankerrückwirkung, die Kontaktstabilität und den Zustand der gesamten Bürstenanlage.
Vorprüfungen vor der Einstellung der Kommutatorbürstenverzahnung

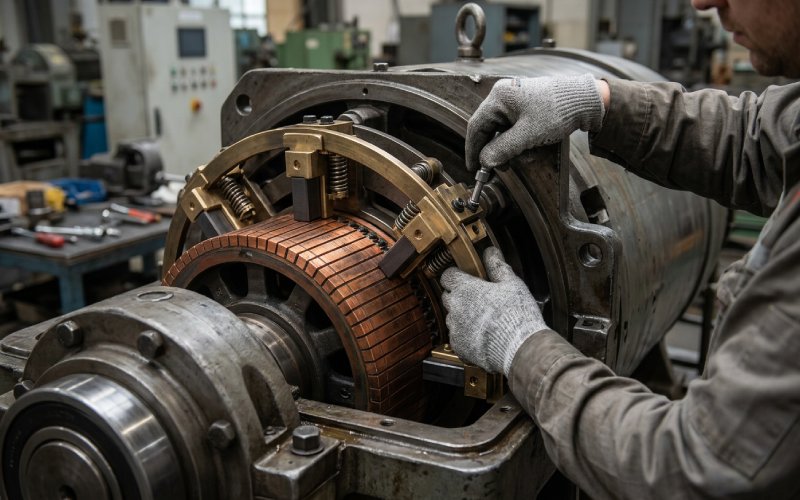

Bevor wir die Einstellung des Kipprings oder des Bürstenhalters anfassen, überprüfen wir, ob die Maschine eine Zeitkorrektur verdient.
Überprüfen Sie zuerst diese Punkte
- die Bürsten sind völlig frei in den Haltern
- der Druck der Bürstenfeder ist gleichmäßig über den gesamten Satz verteilt
- Halterabstände und Halterwinkel sind einheitlich
- die Bürstenbestückung ist vollständig, nicht teilweise
- der Kommutator ist rund und sauber
- Glimmer ist nicht hoch
- es gibt keine Kupfergrate oder erhöhte Stangenkanten
- Vibration ist unter Kontrolle
- der Kommutatorfilm ist stabil genug, um zu lesen
Wenn einer dieser Punkte falsch ist, wird die Funkenbeobachtung unzuverlässig.
Eine Maschine mit schwacher Federkraft, klemmenden Bürsten, schlechtem Sitz oder Rundlauf kann wie ein Problem mit der Zeitsteuerung aussehen. Ist es aber nicht. Oder zumindest nicht hauptsächlich.
Das ist wichtig, denn viele fehlgeschlagene Einstellungen sind keine falschen Einstellungen. Es sind richtige Einstellungen, die auf den falschen Fehler angewendet werden.
Anzeichen für ein falsches Bürstentiming
In unserem Workshop zeigt sich ein falsches Timing in der Regel als Muster, nicht als einzelnes Symptom.
Häufige zeitliche Anzeichen
- die Funkenbildung nimmt mit steigender Belastung zu
- alle Bürsten der gleichen Polarität verhalten sich ähnlich
- die Verfärbung der Balkenkanten wiederholt sich in einem regelmäßigen Muster
- Die Funkenlage ist entweder an der Eintrittskante der Bürste oder an der Austrittskante konsistent.
- der Kommutatorfilm wird nach Lastwechseln instabil
Anzeichen, die von der Zeitplanung wegweisen
- nur ein Halter oder ein Arm stark funkt
- Funkenmuster ist zufällig und springt
- Funkenbildung ändert sich bei Vibration oder Wellenbewegung
- eine Bürste klebt, klappert oder läuft heißer als die anderen in der Nähe
- die Oberfläche des Kommutators weist lokale mechanische Schäden auf
Die zweite Gruppe bedeutet in der Regel, dass die Ursache mechanisch und nicht durch das Bürstentiming bedingt ist.
Bürstentaktung vs. mechanische Fehler: Schnelldiagnose-Tabelle
| Beobachtung zum Kommutator | Wahrscheinlichste Bedeutung | Erste Aktion |
|---|---|---|
| Ähnliche Funkenbildung auf einer Polaritätsgruppe | Timing oder Kommutierungsbedingung ist ausgeschaltet | Neutralstellung unter Betriebslast prüfen |
| Funken konzentriert an der Bürstenaustrittskante | Unterkommutierung | Zeitverschiebung in kleinen Korrekturschritten nach Überprüfung des mechanischen Zustands |
| Funken konzentriert an der Bürsteneintrittskante | Überkommandierung | Überprüfen Sie die Neutralstellung erneut und nehmen Sie eine kleine Korrektur vor. |
| Ein Halter funkt mehr als die anderen | Lokaler Halter, Feder, Bürstensitz oder Oberflächenfehler | Beheben Sie zunächst das lokale mechanische Problem |
| Zufälliger, unbeständiger, springender Funke | Kontaktverlust oder Rundlauf | Vibrationen, Bürstenfreiheit und Rundheit des Kommutators prüfen |
| Wiederholtes Brennen der Balkenkanten nach dem Retiming | Das Timing ist nicht der Hauptfehler | Prüfen Sie das Kommutierungsfeld, die Strombilanz und den Zustand des Ankers. |
Wir verwenden diese Art von Tabelle, weil die Felddiagnose schnell gehen muss.
Nicht überstürzt. Einfach direkt.
Einstellen des Bürstentimings für minimale Funkenbildung
1. Eine saubere Ausgangssituation schaffen
Beginnen Sie mit der bekannten Leerlaufstellung, falls die Maschine über eine solche verfügt.
Wenn die Geschichte der Maschine unklar ist, sollten Sie nicht nur anhand alter Lackspuren raten. Überprüfen Sie die tatsächliche Position des Bürstenträgers, den aktuellen Zustand des Kommutators und etwaige Wartungshinweise von früheren Stilllegungen.
Ein markierter Ring hilft. Ein gemessener Ring ist besser.
2. Beobachten Sie die Maschine in der Nähe ihres tatsächlichen Betriebspunktes
Die endgültige Beurteilung sollte in der Nähe der normalen Betriebslast erfolgen, nicht nur bei Nulllast.
Das ist der Punkt, an dem Ankerrückwirkung zeigt sich richtig.
Das ist auch der Punkt, an dem sich die schwache Kommutierung vom kosmetischen Funkenverhalten zu unterscheiden beginnt.
Eine Maschine kann im Leerlauf ruhig aussehen und dennoch unter Produktionslast den Kommutator verbrennen.
3. Lesen Sie den Funkenort, nicht nur die Funkengröße
In diesem Bereich verlieren viele Teams Zeit.
Fragen Sie nicht nur: “Ist der Funke stark oder schwach?”
Fragen Sie: “Wo findet es statt?”
- Funkenbildung an der Austrittskante weist in der Regel auf Unterkommutierung
- Funkenbildung an den Eintrittskanten weist in der Regel auf Überkommutierung
Anhand dieser Unterscheidung können Sie erkennen, auf welcher Seite der richtigen Einstellung sich die Maschine befindet.
4. In sehr kleinen Schritten korrigieren
Bewegen Sie die Pinselstellung in kleinen Schritten.
Sehr klein.
In unserer Praxis ist die Korrektur des halben Balkenpegels eine gute Disziplin, wenn die Maschinenkonstruktion diese Art von Referenz erlaubt. Große Sprünge verdecken den besten Punkt und erschweren die Diagnose.
Nach jeder Korrektur:
- die Maschine stabilisieren lassen
- Funkenbild erneut prüfen
- wenn möglich, Bürstentemperaturen vergleichen
- prüfen, ob sich der Film abzusetzen oder abzubauen beginnt
Streben Sie nicht nach sofortiger visueller Perfektion. Achten Sie auf Stabilität.
5. Anhalten, wenn der Kommutator stabil wird, nicht nur leiser
Die beste Einstellung ist nicht immer diejenige mit der kürzesten visuellen Verbesserung.
Wir halten an, wenn diese Bedingungen erfüllt sind:

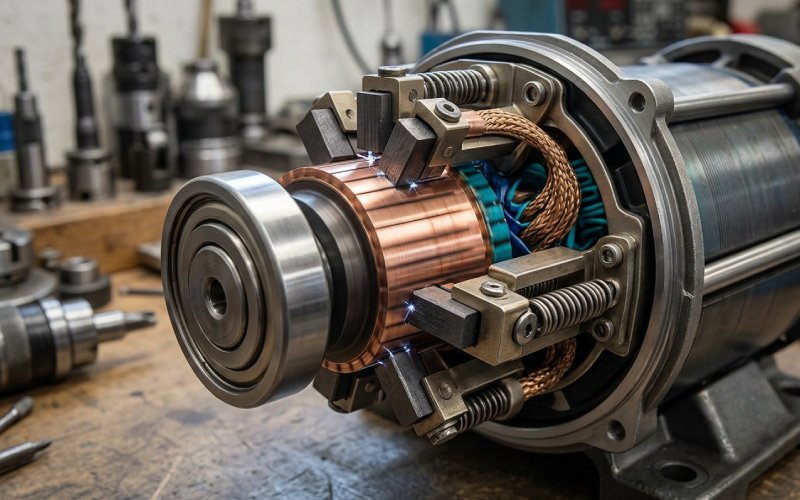

- die Funkenbildung fällt auf schwarze Kommutierung oder nur sehr feine punktuelle Aktivität
- der Bürstenverschleiß bleibt gleichmäßig genug über das gesamte Set
- Balkenkanten-Notstand nimmt nicht mehr zu
- der Film sieht nach der Laufzeit gleichmäßiger aus
- keine Haltergruppe verhält sich anders als der Rest
Das ist der eigentliche Endpunkt.
Wie sich die Last auf das Timing der Bürste auswirkt
Laden ändert den Auftrag.
Wenn der Strom ansteigt, verschiebt die Ankerreaktion die neutrale Zone. Daher kann eine Bürsteneinstellung, die im Leerlauf akzeptabel erscheint, bei Nennbetrieb falsch sein.
Dies gilt sowohl für Wartung des Kommutators von Gleichstrommotoren und Generatorbürste funkend Diagnose.
Bei Motoren tritt das Problem in der Regel auf, wenn die Maschine ein echtes Drehmoment entwickelt.
Bei Generatoren tritt sie häufig auf, wenn der Ausgangsstrom ansteigt und die Neutralstellung nicht mehr mit der Bürsteneinstellung übereinstimmt.
Aus diesem Grund lehnen wir eine Einstellung der Steuerzeiten allein aufgrund einer gelegentlichen Überprüfung im Leerlauf ab.
Unterkommutierung vs. Überkommutierung
Diese beiden Fehler werden oft miteinander vermischt, weil beide Funken erzeugen. Das Heilmittel ist nicht dasselbe.
Unterkommutierung
Die Stromumkehr ist zu langsam.
Die Bürste verlässt das Segment, bevor die Umkehrung abgeschlossen ist.
Typische Anzeichen:
- Funken in der Nähe der Bürstenaustrittskante
- Steigende Funkenbildung bei höherer Belastung
- wiederholtes Brennen an der Stabkante
- steigende Temperatur bei den betroffenen Bürstengruppen
Überkommandierung
Die Stromumkehr wird zu stark oder zu früh forciert.
Die Umkehrung übersteigt die Ruhezone.
Typische Anzeichen:
- Funken in der Nähe der Bürsteneintrittskante
- aggressive Oberflächenmarkierung, auch wenn der Kontakt stabil aussieht
- ungleichmäßige Filmbildung auf dem Gleis
Wenn sich die Maschine nach der Korrektur weiterhin zwischen diesen beiden Zuständen bewegt, ist das Timing möglicherweise nicht das Hauptproblem. Prüfen Sie die Kommutierungsfeldstärke, den Zustand des Ankers und die Stromverteilung.
Häufige Fehler bei der Einstellung des Bürstentimings
Wir sehen immer wieder die gleichen Fehler.
Einstellen der Steuerzeiten vor der Überprüfung des Federdrucks
Ungleichmäßiger Druck verändert die Stromaufteilung. Dann belügt Sie das Funkenbild.
Korrektur des Timings bei einem rauen oder unrunden Kommutator
Die Zeitmessung wird dadurch nicht verbessert. Es versteckt den Kontaktverlust für eine Weile.
Zu schnelles Urteilen nach jeder Bewegung
Die Maschine braucht Zeit, um sich zu beruhigen. Das gilt auch für den Film.
Null sichtbare Funken um jeden Preis
Ein absoluter Nullfunken ist nicht bei jeder Maschine das Ziel. Das Ziel ist eine stabile, schadensarme Kommutierung.
Verschleißmuster der Kohlebürste ignorieren
Die Abnutzung der Bürsten ist ein Beweismittel. Wenn sich eine Gruppe schneller abnutzt, stimmt immer noch etwas nicht.
Behandlung eines Heißhalters als Zeitsteuerungsfehler der gesamten Maschine
Lokale Fehler müssen zuerst lokal behoben werden.
Eine praktische Inspektionssequenz, die wir in der Fabrik verwenden
Wenn ein Kunde Kommutatorfunken meldet, sieht unser interner Ablauf normalerweise so aus:

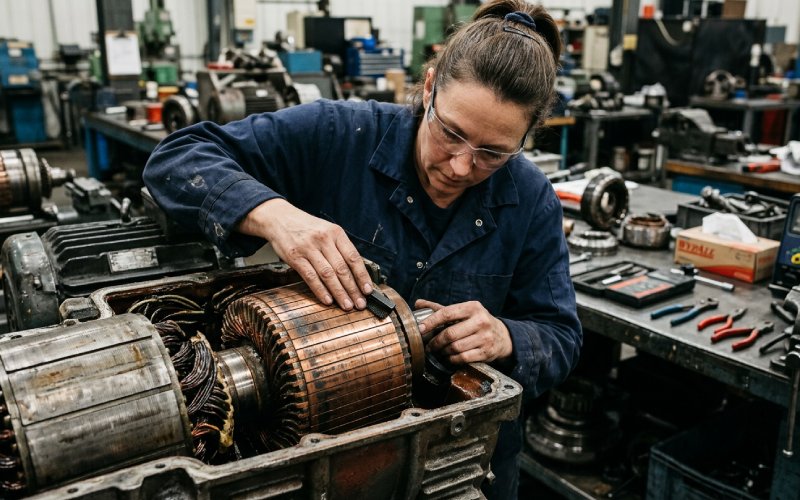

- Zustand der Kommutatoroberfläche prüfen
- Bürstenfreiheit und Federkonsistenz prüfen
- Überprüfung des Verschleißmusters aller Halter
- lokale Fehler von Gruppenfehlern zu trennen
- Funkenbild bei Betriebslast beobachten
- das Verhalten an der Eintritts- oder Austrittskante zu identifizieren
- eine kleine Zeitkorrektur nur anwenden, wenn die mechanische Basis in Ordnung ist
- Überprüfung der Stabilität nach der Laufzeit, nicht nur unmittelbar nach der Einstellung
Diese Reihenfolge spart Zeit. Noch wichtiger ist, dass sie falsche Korrekturen verhindert.
Wenn das Timing der Bürste nicht das Hauptproblem ist
Das Timing wird oft verantwortlich gemacht, weil es einstellbar ist.
Das heißt nicht, dass sie schuldig ist.
Wenn die Maschine trotz sorgfältiger Nachjustierung immer noch wiederholt Kommutatorstörungen aufweist, kann eine der folgenden Ursachen vorliegen:
- schlechte Rundheit des Kommutators
- schwache oder ungleichmäßige Federkraft
- falsche Auswahl der Bürstenqualität
- Probleme mit der Ankerwicklung
- Fehlanpassung des Kommutierungspols
- überlasteter Arbeitszyklus
- Verschmutzung der Kommutatorbahn
- instabile Versorgung oder Stromunsymmetrie
An diesem Punkt schadet eine weitere Verschiebung des Timings in der Regel mehr als es nützt.
Häufig gestellte Fragen
Sollten die Bürstenzeiten im Leerlauf oder unter Last eingestellt werden?
Der Leerlauf ist ein nützlicher Anhaltspunkt. Die endgültige Bewertung sollte in der Nähe der tatsächlichen Betriebslast vorgenommen werden. Erst dann können die Ankerreaktion und das tatsächliche Kommutierungsverhalten richtig beurteilt werden.
Was ist das Hauptanzeichen für eine falsche Bürsteneinstellung an einem Kommutator?
Das nützlichste Anzeichen ist ein wiederholbares Funkenmuster, das mit der Belastung zunimmt und durchgängig entweder an der Eintritts- oder Austrittskante der Bürste erscheint.
Kann ein falscher Bürstenzeitpunkt einen schnellen Verschleiß der Kohlebürsten verursachen?
Ja. Ein falsches Timing erhöht die Kommutierungsbelastung, was die Bürstentemperatur erhöhen, den Film beschädigen und den Verschleiß der Kohlebürsten beschleunigen kann.
Wie unterscheide ich Probleme mit der Bürstensteuerung von mechanischen Problemen?
Wenn der Fehler bei einer ganzen Polaritätsgruppe auftritt, ist eine zeitliche Verzögerung wahrscheinlicher. Wenn der Fehler nur an einem Halter oder einem Arm auftritt oder sich bei Vibrationen zufällig ändert, sollten Sie zunächst die mechanischen Ursachen prüfen.
Was ist der Unterschied zwischen einer Unter- und einer Überschreitung der Mittelbindungen?
Unterkommutierung bedeutet, dass die Stromumkehr zu langsam ist. Überkommutierung bedeutet, dass die Umkehrung zu weit oder zu früh vorangetrieben wird. Die Funkenposition an der Bürstenkante hilft in der Regel bei der Unterscheidung der beiden Fälle.
Kann ich das starke Bürstenfeuer der Lichtmaschine allein durch eine Änderung der Steuerzeiten beheben?
Nicht immer. Das Timing kann die Funkenbildung reduzieren, aber es kann nicht den schwachen Bürstendruck, den schlechten Zustand des Kommutators, die Stromunausgeglichenheit oder interne elektrische Fehler ausgleichen.
Was ist das beste Ergebnis nach der Einstellung der Steuerzeiten?
Ein stabiler Kommutator, eine schadensarme Kommutierung, ein gleichmäßiges Verschleißbild und keine anhaltende Belastung der Stabkanten. Das ist besser, als einem kurzen visuellen Null-Funken-Ergebnis nachzujagen.
Endgültige Arbeitsvorschrift
Stellen Sie den Bürstenzeitpunkt erst ein, wenn die Maschine diese Einstellung verdient hat.
Wenn die mechanische Basis falsch ist, kann die Zeitmessung sie nicht retten.
Wenn die Lastbedingung ignoriert wird, wird die Zeit nicht eingehalten.
Wenn die Funkenflanke falsch abgelesen wird, verschiebt die Zeitmessung den Fehler, beseitigt ihn aber nicht.
Eine minimale Funkenbildung entsteht, wenn das gesamte System im Gleichgewicht ist.
Die Bürstenposition ist Teil dieses Systems. Nicht das ganze System.
