Probleme mit Gleichstrommotorkommutatoren: Symptome, Ursachen und praktische Lösungen

Wenn Ihr Gleichstrommotor Funken sprüht, Drehmoment verliert oder einfach nur Klang Wenn etwas nicht stimmt, ist die Wahrscheinlichkeit groß, dass der Kommutator Ihnen etwas mitteilen möchte. Ignorieren Sie dies, müssen Sie mit verbrannten Stäben, ruinierten Bürsten und teuren Ausfallzeiten rechnen. Hören Sie frühzeitig darauf, können Sie das Problem in der Regel mit ein wenig Reinigung, Anpassung und Planung beheben.

• In diesem Leitfaden erfahren Sie:
  • Wie ein gesunder Kommutator aussehen, klingen und riechen sollte
  • Die häufigsten Probleme mit Kommutatoren (und ihre Ursachen)
  • Einfache Überprüfungen vor Ort vs. Warnsignale, die ein sofortiges Anhalten und Anrufen einer Werkstatt erfordern
  • Praktische Wartungsgewohnheiten, die die Lebensdauer des Kommutators um Jahre verlängern

1. Was der Kommutator tatsächlich tut (in menschlichen Begriffen)

Stellen Sie sich den Kommutator als eine rotierende elektrische “Schalttafel” vor, die zum richtigen Zeitpunkt Gleichstrom in die richtigen Ankerspulen leitet. Die Bürsten (in der Regel aus Kohlenstoff) laufen auf diesem Kupferzylinder und leiten den Strom ein- und ausschalten, während sich der Rotor dreht.

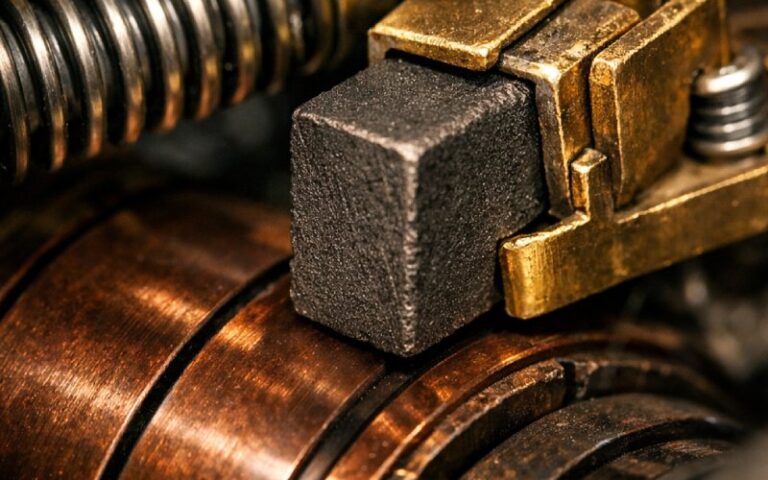

Wenn alles in Ordnung ist, ist die Oberfläche des Kommutators glatt, gleichmäßig gefärbt mit einem dünnen braunen/bronzefarbenen Film, und die Bürsten laufen leise mit nur einem leisen Zischen und minimalen sichtbaren Funken. Moderne Leitfäden zur Wartung von Gleichstrommotoren heben durchweg den Zustand des Kommutators und die Gesundheit der Bürsten als das kritische Faktoren für die Zuverlässigkeit.

• Wenn Sie sich nur eine Sache über Kommutatoren merken, dann diese:
  • Glatte, saubere Oberfläche = guter Kontakt und geringe Wärmeentwicklung
  • Gleichmäßiger Bürstenverschleiß = korrekte Ausrichtung und Federkraft
  • Kleine, gleichmäßige Funken = normale Kommutierung
  • Große, zufällige Funken oder Brandgeruch = anhalten und untersuchen

2. Wie ein gesunder und ein ungesunder Kommutator aussehen

Viele Fehlerbehebungen beginnen damit, dass man sich den Kommutator genau ansieht. In vielen industriellen Wartungshandbüchern wird ein “guter” Kommutator als glatt, rund, mit gleichmäßiger Beschichtung und ohne erhabene Stäbe, Rillen oder Brandstellen beschrieben.

Ein schlechtes Produkt verrät sich oft schon lange vor dem Versagen: Sie sehen Streifen, dunkle Balken, Kupfer zwischen den Segmenten oder eine Oberfläche, die sich eher geriffelt als seidig glatt anfühlt.

• Schneller visueller/taktiler “Gesundheitscheck” (ausgeschaltet, gesperrt):
  • Sieht die Oberfläche gleichmäßig braun/bronzefarben aus, nicht schwarz und verbrannt?
  • Wenn Sie mit einer Fingerspitze (saubere Hand) sanft darüber streichen, fühlt es sich dann glatt an, ohne Rillen oder Vertiefungen?
  • Sind die Schlitze zwischen den Stäben frei und nicht mit Kupfergrate oder Kohlenstaub verstopft?
  • Sehen irgendwelche Stangen höher, niedriger, locker oder verschoben aus?

3. Häufige Symptome von Kommutatorproblemen (und was sie bedeuten)

Anstatt Fehler isoliert aufzulisten, sollten wir die tatsächlich sichtbaren und hörbaren Symptome mit den wahrscheinlichen Ursachen in Verbindung bringen. Technische Quellen zu Ausfällen von Gleichstrommotoren weisen durchweg auf Wechselwirkungen zwischen Bürsten und Kommutatoren als Hauptursache für Probleme hin, insbesondere auf Lichtbogenbildung und ungleichmäßigen Verschleiß.

Symptom → Ursache → Was Sie überprüfen sollten

• Wenn Sie eine dieser “Warnsignal”-Kombinationen sehen, behandeln Sie sie als dringend:
  • Helle, umherfliegende Funken plus starker Brandgeruch
  • Pigtails oder Halterungen mit sichtbaren Verfärbungen durch Hitzeeinwirkung
  • Balken, die im Vergleich zu benachbarten Balken verbrannt oder erhöht aussehen
  • Motor löst häufig während Start/Stopp aus

Dies sind klassische Anzeichen für fortgeschrittener Kommutator/Pinselprobleme und werden häufig kurz vor katastrophalen Ausfällen oder Überschlägen angeführt.

4. Die 7 größten Probleme mit Gleichstrommotorkommutatoren (einfach erklärt)

Moderne Artikel über Gleichstrommotoren sprechen alle von “häufigen Ausfällen”, vermischen dabei jedoch häufig elektrische, mechanische und kommutatorbezogene Probleme. Lassen Sie uns die kommutatorspezifischen Probleme herausgreifen und sie in einfacher Sprache entschlüsseln.

4.1 Verschmutzter oder kontaminierter Kommutator

Staub, Ölnebel, Kohlenstoffpulver und Luftschadstoffe sammeln sich langsam auf den Kupferstäben und in den Schlitzen an. Diese Ablagerungen verwandeln den Kommutator von einer sauberen, kontrollierten Kontaktfläche in etwas, das eher einem zufälligen Widerstandsnetzwerk ähnelt, was Lichtbogenbildung und ungleichmäßigen Stromfluss begünstigt.

• Typische Anzeichen für eine Kontamination:
  • Dunkler, verschmierter oder “schlammiger” Film anstelle einer sauberen, gleichmäßigen braunen Schicht
  • Kohlenstoff, der in Unterschnittschlitze zwischen den Stäben gepackt ist
  • Pinsel hinterlassen Streifen oder fleckige Spuren statt glatter Bahnen

4.2 Übermäßige Funkenbildung und Bürstenlichtbogen

Ein gewisses Maß an Funkenbildung ist normal – insbesondere bei älteren oder hochbelasteten Motoren –, aber helle, springende Funken und “Feuerwerke” an den Bürsten sind ein ernstzunehmendes Warnsignal. In industriellen Leitfäden wird wiederholt darauf hingewiesen, dass übermäßige Funkenbildung in der Regel entweder auf einen schlechten Bürstenkontakt oder ein Problem mit der Kommutatoroberfläche zurückzuführen ist.

• Häufige Ursachen für starke Funkenbildung:
  • Bürsten zu kurz abgenutzt → schwacher Federdruck → schlechter Kontakt
  • Federn falsch eingestellt, korrodiert oder zwischen den Polen nicht aufeinander abgestimmt
  • Raue, zerkratzte oder unrunde Kommutatoroberfläche
  • Falsche Bürstenqualität für die Anwendung (schlechte Kommutierungsfähigkeit)
  • Überlastung oder falsche Antriebskonfiguration, die zu starken Stromspitzen führt

4.3 Ungleichmäßiger Verschleiß, Rillenbildung und hohe Stege

Wenn der Kommutator ungleichmäßig verschleißt, beginnen die Bürsten zu springen. Dieses Springen führt zu mehr Funkenbildung, was wiederum zu einer stärkeren lokalen Überhitzung führt, wodurch der Verschleiß noch verstärkt wird – ein klassischer Teufelskreis, der in der Literatur zur Kommutatorwartung beschrieben wird.

Möglicherweise sehen Sie:

• Rillen in den Kommutator einschneiden, wo die Bürsten schlecht geführt haben
• Hochstangen (einzelne Segmente etwas höher als benachbarte)
• Flache Stellen wo jemand versucht hat, mit einer schlechten Technik von Hand zu “polieren”

Diese Bedingungen machen einen echten, reibungslosen Kontakt unmöglich und müssen in der Regel durch geeignete Bearbeitung und Hinterschneiden korrigiert werden, nicht nur durch Reinigen.

• Anzeichen dafür, dass der Verschleiß struktureller und nicht nur kosmetischer Natur ist:
  • Die Oberflächen der Bürsten weisen passende Rillen oder Rippen auf.
  • Sie können sehen oder fühlen Schritte zwischen den Balken
  • Die Motorvibrationen nehmen mit der Drehzahl zu, ebenso wie die Funkenbildung.

4.4 Überhitzung, Verfärbung und Verbrennen der Stäbe

Wenn der Kommutator wiederholt überhitzt, wird der Film fleckig, die Balken werden dunkler oder verfärben sich blau/schwarz, und es können sogar kleine Vertiefungen oder geschmolzene Kanten auftreten. Technische Ressourcen bringen dies mit zerstörerischen Funken, Überlastung oder ungeeigneter Bürstenqualität in Verbindung.

Wenn die Ränder der Balken nach dem Entfernen der Folie verbrannt oder verätzt sind, geht es nicht mehr um eine “einfache Reinigung”. In diesem Stadium führt das Ignorieren des Problems zu losen Segmenten und vollständigen Rückspulen.

• Überhitzung tritt häufig zusammen mit folgenden Symptomen auf:
  • Bürsten Sie Zöpfe, die ihre Farbe verändert haben (Verfärbung durch Hitzeeinwirkung).
  • Isolierung oder Lack in der Nähe des Kommutators wird braun oder spröde
  • Alarme oder Stromspitzen unter Last

4.5 Lose oder beschädigte Kommutatorsegmente

In schweren Fällen können sich die Stangen aus der Halterung lösen. Dies stellt sowohl eine mechanische als auch eine elektrische Gefahr dar: schlechter Kontakt, Vibrationen und die Gefahr, dass sich Teile bei hoher Geschwindigkeit physisch lösen.

Geschäfte und Normungsgremien warnen, dass bei Verdacht auf lockere Stangen (sichtbare Bewegung, lautes “Klicken” oder starke lokale Verbrennungen) der Motor sofort von einem Fachmann überprüft werden muss.

• Tun nicht Versuchen Sie, die Stangen selbst zurückzudrücken. an einem Serienmotor:
  • Das Risiko weiterer Schäden oder Ungleichgewichte ist hoch.
  • Sie können ein schwerwiegendes thermisches oder mechanisches Problem leicht verschleiern.

4.6 Bürstenprobleme, die Kommutatoren zerstören

Viele “Kommutatorprobleme” sind eigentlich Bürste Versteckte Probleme. Aktuelle Artikel über Ausfälle von Gleichstrommotoren heben Probleme wie falsche Bürstenqualität, falsch ausgerichtete Halterungen und ungleichmäßigen Federdruck als direkte Ursachen für schnellen Kommutatverschleiß und Funkenbildung hervor.

Zu den schlechten Zahnbürstenbedingungen gehören:

• Falsches Bürstenmaterial für Belastung/Geschwindigkeit → schlechter Film, hohe Lichtbogenbildung
• Bürstenhalter außerhalb der Neutralstellung → Kommutierung erfolgt zu früh/zu spät
• Bürsten zu fest/locker in Halterungen → Kleben oder Rattern
• Ungleichmäßiger Federdruck → ungleichmäßiger Kontakt und lokale Überhitzung

• Wenn Sie Probleme mit dem Kommutator feststellen, fragen Sie zunächst:
  • Sind die Bürsten hinsichtlich Qualität und Form für diesen Motor und diesen Einsatzzweck geeignet?
  • Sind alle Bürsten gleich lang und haben sie einen vollständigen, gleichmäßigen Kontakt?
  • Sind die Bürstenhalter korrekt um die neutrale Achse zentriert?

4.7 Elektrische Ursachen für Schäden am Kommutator

Auch wenn die Hardware perfekt aussieht, ist die Weg Der Motorantrieb kann mit der Zeit einen Kommutator zerstören. Überlastung, schlechte Versorgungsqualität und falsche Einstellung des Gleichstromantriebs sind nachweislich Faktoren, die zu übermäßiger Lichtbogenbildung und Hitzeentwicklung beitragen.

Zu den Problemen gehören:

• Chronische Überlastung oder häufige Blockaden
• Hohe Welligkeit durch schlecht konfigurierte Gleichrichter oder Antriebe
• Plötzliche, wiederholte Start-/Stopp-Sequenzen mit hohen Stromspitzen
• Falsche Feldschwächung oder Verlust des Feldschutzes

Diese treten oft zuerst als Symptome auf Systemebene auf (Ausfälle, Überhitzung unter Last, heiße Kabel) und erst später als sichtbare Schäden am Kommutator.

• Eine gute Faustregel: Wenn mehrere Motoren an derselben Stromversorgung Probleme mit dem Kommutator haben, überprüfen Sie die Strom- und Antriebseinstellungen stromaufwärts – nicht nur das Kupfer und die Bürsten.

5. Ein praktischer Arbeitsablauf zur Fehlerbehebung bei Kommutatorproblemen

Ein funkenbildender, leistungsschwacher Gleichstrommotor kann einen überwältigen. Der Trick besteht darin, ruhig und strukturiert vorzugehen: Sicherheit geht vor, dann einfache Überprüfungen, dann eine gründlichere Diagnose.

Lockout/Tagout ist für jeden der folgenden Schritte, die eine physische Inspektion beinhalten, zwingend erforderlich.

• Schritt-für-Schritt-Anleitung, die Sie befolgen können:
  1. Beobachten Sie während des Laufens (aus sicherer Entfernung): Lärm, Vibrationen, sichtbare Funken, Geruch.
  2. Sicher abschalten und Stromversorgung sperren. Warten Sie gegebenenfalls auf die Entlassung.
  3. Bürsten überprüfen: Länge, Freiheit in den Halterungen, Kontaktmuster, Pigtails, Zustand der Federn.
  4. Kommutator überprüfen: Oberflächenglätte, Farbe, Rillen, hohe Stege, Verfärbungen.
  5. Sorgfältig reinigen: Staub absaugen (nicht wegblasen), mit einem fusselfreien Tuch abwischen; aggressive Scheuermittel vermeiden.
  6. Ausrichtung überprüfen: Position des Bürstenhalters relativ zur Neutralmarkierung; auf schräge Spuren achten.
  7. Überprüfen Sie die Lade- und Antriebseinstellungen: Gibt es irgendwelche aktuellen Änderungen, Überlastungen oder Optimierungen?
  8. Testen oder testen lassen: Isolierung, Ankerwicklung und Feld, wenn die Symptome weiterhin bestehen.

6. Reinigung und leichte Aufarbeitung: Was ist vor Ort angemessen?

Die meisten professionellen Fachleute sind sich über einige einfache, sichere Maßnahmen einig, die Sie selbst durchführen können: Reinigung, Inspektion und grundlegende Bürstenmontage. Aufwändigere Arbeiten (Drehen des Kommutators, Unterschneiden, Austausch der Stäbe) sollten Sie besser einer Motorwerkstatt mit den richtigen Werkzeugen überlassen.

Für leichte Wartungsarbeiten:

• Verwenden Sie einen Staubsauger und ein trockenes Tuch, um Staub und Kohlenstoff zu entfernen, keine Druckluft.
• Verwenden Sie zum Einsetzen neuer Bürsten den richtigen Einsetzstein oder ein feines Schleifmittel, das für diesen Zweck vorgesehen ist.
• Stellen Sie sicher, dass die Glimmer-Hinterschneidung zwischen den Stäben unten die Oberfläche und frei von Fremdkörpern
• Nach der Reinigung den Motor eine Weile mit geringer Last laufen lassen, um wieder einen ordnungsgemäßen Film aufzubauen.

• Vermeiden Sie diese verlockenden, aber schädlichen Abkürzungen:
  • Den Kommutator aggressiv mit grobem Schleifpapier schleifen
  • Handfeilen zum “Korrigieren” hoher Segmente
  • Mischen von Pinseltypen oder -qualitäten, weil “wir das gerade auf Lager hatten”
  • Kohlenstaub mit Luft herumwirbeln, wo er in andere Geräte gelangen kann

7. Vorbeugende Wartungsmaßnahmen, die Probleme mit dem Kommutator drastisch reduzieren

Der Unterschied zwischen Motoren, die jahrelang “einfach laufen”, und Motoren, die ständig ausfallen, ist oft einfach, langweilig und besteht in einer regelmäßigen Wartung. Viele Fachleute empfehlen planmäßige Inspektionen des Zustands der Bürsten und des Kommutators sowie eine regelmäßige Reinigung und grundlegende Tests.

Bewährte Standardverfahren:

• Regelmäßige Bürsteninspektionen (z. B. alle 500–1000 Betriebsstunden bei anspruchsvollen Anwendungen)
• Bürsten austauschen bevor sie die Mindestlänge erreichen, nicht nachdem sie stark zu funken beginnen
• Überprüfung der Federspannung über alle Bürsten hinweg, um einen gleichmäßigen Druck zu gewährleisten
• Reinigung des Kommutators und das Innere des Motors, um Kohlenstaub und Ablagerungen zu entfernen
• Überprüfung der Kühlung/Belüftung Verstopfte Filter und blockierte Kanäle zerstören still und leise Kommutatoren.

8. Wann Sie das Selbermachen aufgeben und einen Kfz-Mechaniker rufen sollten

Es gibt einen gesunden Unterschied zwischen “ordnungsgemäßer Wartung im eigenen Haus” und “wir sind dabei, diesen Motor zu Schrott zu machen”. Viele Normen und Reparaturleitfäden besagen im Grunde genommen: Sobald strukturelle oder schwere thermische Schäden zu erkennen sind, ist professionelle Hilfe erforderlich.

Sie sollten einen Spezialisten hinzuziehen, wenn:

• Die Stäbe sind sichtbar locker, verschoben, rissig oder stark verbrannt.
• Funkenbildung ist laut, unregelmäßig und geht mit Rauch oder Brandgeruch einher.
• Der Motor löst die Schutzvorrichtungen auch nach grundlegenden Überprüfungen wiederholt aus.
• Das Drehen/Unterschneiden des Kommutators ist eindeutig erforderlich.
• Sie vermuten Wicklungsfehler (Brandgeruch, ungleiche Widerstandswerte, Überschlagspuren).

• Vorteile einer frühzeitigen statt einer späten Hilfeanforderung:
  • Sie können den Kommutator retten oder überholen, bevor sich der Schaden ausbreitet.
  • Sie erhalten Daten (Messungen, Fotos, Testergebnisse), die Sie in Ihr Wartungsprogramm einfließen lassen können.
  • Sie vermeiden Notfallausfälle und überstürzte Ersatzentscheidungen.

9. Abschließende Gedanken: Auf den Kommutator hören, bevor er schreit

Gleichstrommotoren sind wunderbar robuste Maschinen, aber ihre Kommutatoren sind ehrlich: Sie äußern ihre Beschwerden in Form von Licht (Funken), Geräuschen (Lärm) und Farbe (Verfärbungen) lange bevor es zu einem katastrophalen Ausfall kommt. Wenn Sie diese frühen Anzeichen als Hinweis und nicht als Störung betrachten, werden Sie eine viel längere Lebensdauer – und viel weniger Drama – aus Ihren Motoren herausholen.
