Kundenspezifische Kommutatoren für kleine Hobbymotoren, Drohnen und RC-Modelle: Konstruktionsfaktoren, die sich auf Lebensdauer und Stabilität auswirken
Bei kleinen Bürstenmotoren ist die Kommutator ist selten das größte Teil. Es ist oft das Teil, das darüber entscheidet, ob der Motor eine hohe Start-Stopp-Häufigkeit, instabile Last und lange Produktionsläufe übersteht, ohne zu einem Garantieproblem zu werden.
Das ist bei Hobbyplattformen wichtig. Mikrodrohnen, kleine RC-Fahrzeuge, kompakte Aktuatoren, leichte Zusatzantriebe. Der Motor ist klein, ja. Das Toleranzfenster ist es normalerweise nicht.
Aus Sicht der Hersteller beginnen die meisten Beanstandungen bei diesen Motoren nicht als “Motorprobleme”. Sie beginnen als Kontaktprobleme. Ungleichmäßige Kommutierung. Übermäßige Funkenbildung. Schneller Bürstenverschleiß. Leistungsdrift nach einer kurzen Betriebszeit. Geräusche, die bei der Probenahme noch nicht vorhanden waren. Das meiste davon lässt sich auf eine kurze Liste von Kommutatorvariablen zurückführen: Material, Segmentgeometrie, Rundlauf, Oberflächenbeschaffenheit, Isolationsintegrität und Chargenkonsistenz.
Das ist der Punkt, der oft übersehen wird. Bei kleinen Hobbymotoren ist ein Kommutator nicht nur ein Schaltteil aus Kupfer. Er ist eine Verschleißschnittstelle. Ein Geometrieproblem. Ein Problem der Produktionsstabilität.
Inhaltsverzeichnis
Wo sich die Kommutatorqualität zuerst zeigt
Bei dieser Produktreihe bemerken die Ingenieure die Qualität der Kommutatoren in der Regel an vier Stellen zuerst:
- Zündverhalten beim Starten und bei der Drosseländerung
- Bürstensitz und frühe Verschleißrate
- Temperaturanstieg bei wiederholtem Betrieb
- Konsistenz zwischen Pilotproben und Produktionschargen
Wenn sich diese vier in die falsche Richtung bewegen, kann der Motor trotzdem einen einfachen Leerlauftest bestehen. Dennoch ist es schwierig, ihn mit gutem Gewissen zu versenden.
Bei Drohnen- und Mikroluftanwendungen geht es in der Regel um die Geschwindigkeit und die Wärmespanne. Der Motor ist klein, die Zykluszahl ist hoch, und jede Instabilität an der Schnittstelle zwischen Bürste und Kommutator macht sich schnell bemerkbar. Bei bodengebundenen RC-Produkten, insbesondere bei niedrigen Drehzahlen oder intermittierendem Betrieb, geht es oft nicht um die Spitzendrehzahl, sondern um die Wiederholbarkeit: sanftes Anlaufen, kontrollierte Stromübertragung und stabile Abnutzung über die Zeit.
Andere Plattform. Gleiche Schwachstelle.
Was die Motorenhersteller normalerweise vom Kommutator verlangen
Bei OEM-Bürstenmotoren für Hobby- und RC-Anwendungen geht es bei der Kaufentscheidung selten nur um den Kommutator. Es geht darum, ob der Kommutator das Motorziel unterstützen kann, ohne die erste instabile Variable in der Baugruppe zu werden.
In der Praxis der RFQ muss der Kommutator in der Regel fünf Anforderungen erfüllen:
1. Geschwindigkeitsbereich
Hohe Drehzahlen ändern alles. Die Kontaktstabilität wird schwieriger zu halten. Oberflächendefekte werden immer zerstörerischer. Unrundheiten, die bei niedriger Drehzahl unbedeutend erscheinen, werden als Funken, Geräusche und Verschleiß sichtbar.
2. Lastprofil
Ein Motor mit kurzer Einschaltdauer verhält sich anders als ein Motor mit häufigen Richtungswechseln, wiederholtem Abwürgen oder langen Perioden nahe der Stromspitze. Die Konstruktion des Kommutators muss dies widerspiegeln. Nicht nur die Wicklung.
3. Bürstensystem
Bürstenmaterial, Federdruck, Sitzverhalten und Oberflächenbeschaffenheit des Kommutators wirken als ein System. Ein guter Kommutator mit einer schlechten Kontaktübereinstimmung versagt immer noch wie ein schlechter Kommutator.
4. Größenbeschränkungen
Bei kleinen Motoren gibt es weniger Spielraum, um Maßabweichungen zu verbergen. Außendurchmesser, Innendurchmesser, Gesamthöhe, Segmentabstände, Hakengeometrie und Isolationsstruktur werden zu engeren Entscheidungen.
5. Wiederholbarkeit der Charge
Eine Zeichnung kann korrekt sein, und trotzdem versagt das Gerät in der Produktion. Das ist normal. Musterteile laufen sauber. Bei Serienteilen kommt es zu Abweichungen in Bezug auf Rundlauf, Gratkontrolle, Zustand der Kupferkanten oder Stabilität der geformten Isolierung. Dann ändert sich das Funkenverhalten von Charge zu Charge.
Hier wird die Beschaffung zum Engineering.
Die Konstruktionsfaktoren, die die Lebensdauer des Motors tatsächlich beeinflussen
Die Materialauswahl ist kein Detail im Hintergrund
Bei kleinen Kommutatoren hängt die Materialwahl von der Verschleißfestigkeit, dem elektrischen Erosionsverhalten, der Herstellbarkeit und den Kosten ab. Ist die Anwendungsgeschwindigkeit hoch oder die Einschaltdauer hoch, ist die Materialwahl weniger nachsichtig.
Bei kleinen Hobbymotoren macht sich ein Materialfehler oft durch zwei Dinge bemerkbar: frühe Oberflächenschäden oder instabile Filmentwicklung. Der Motor läuft noch. Dann beginnt sich das Verschleißmuster zu verschieben. Der Ausgang wird weniger sauber. Die Stromübertragung wird ungleichmäßiger.
Aus diesem Grund sollte sich die Materialauswahl an der tatsächlichen Beanspruchung orientieren, nicht nur an der Nennspannung.
Die Segmentgeometrie beeinflusst mehr als nur die Kommutierungszeit
Die Anzahl der Segmente, die Segmentbreite, der Abstand und die Kantenbeschaffenheit wirken sich auf die Stromübertragung, das Überbrückungsverhalten der Bürste und die Funkenneigung aus. Bei kleinen Bürstenmotoren können grobe Entscheidungen hier zu Problemen führen, die später auf die Bürste, die Wicklung oder die Stromversorgung geschoben werden.
Nicht immer. Normalerweise war die Geometrie zuerst da.
Bei kundenspezifischen Projekten überprüfen wir die Segmentgeometrie zusammen mit der Motordrehzahl, der Anzahl der Spulen, der Stromdichte und der verfügbaren Bürstenfläche. Das reduziert spätere Nacharbeiten. Außerdem wird so der häufige Fehler vermieden, ein altes Kommutatorlayout in einen neuen Motor mit einem anderen Betriebsbereich zu kopieren.
Rundlauf ist einer der schnellsten Wege, um Feldausfälle zu verursachen
Wenn der Rundlauf nicht kontrolliert wird, wird der Bürstenkontakt ungleichmäßig. Dies führt zu lokaler Erwärmung, instabilem Film, schnellerem Verschleiß und sichtbarerer Funkenbildung. Bei Mikromotoren kann die Schadenskurve steil verlaufen, da das System wenig mechanische Nachsicht hat.
Dies ist ein Grund dafür, dass ein Kommutator, der optisch akzeptabel aussieht, in zusammengebauten Motoren dennoch schlecht funktionieren kann. Das Problem ist nicht nur das Aussehen. Es geht um die dynamische Kontaktqualität bei Drehzahl.
Für kleine Hobbymotoren ist die Rundlaufkontrolle kein Premiummerkmal. Sie ist eine Grundvoraussetzung für die Stabilität einer Charge.
Die Oberflächenbeschaffenheit entscheidet darüber, wie die Schnittstelle zu altern beginnt
Wenn die Oberfläche zu glatt ist, wird der Sitz der Bürste weniger stabil. Ist sie zu rau, nimmt der Verschleiß der Bürsten frühzeitig zu. In beiden Fällen kann der Motor die Eingangsprüfung bestehen und trotzdem nach kurzem Gebrauch Probleme mit der Lebensdauer bekommen.
Wir betrachten die Oberflächengüte als Teil des Kommutierungssystems und nicht als kosmetisches Bearbeitungsergebnis. Das Ziel ist eine kontrollierte Kontaktoberfläche, die einen sauberen Sitz, eine stabile Filmbildung und eine geringe Variabilität zwischen den Losen unterstützt.
Viele Rückläufer beginnen hier. Die ersten Stunden des Laufens sind wichtiger, als viele zugeben.
Grate, Kantenbeschaffenheit und Isolationsdetails sind klein, bis sie nicht mehr vorhanden sind.
Die Beschaffenheit der Stangenkanten, die Konsistenz der Fasen, die Position der Isolierung und die Sauberkeit der Gussteile werden bei ersten Vergleichen mit Zulieferern oft ignoriert, weil sie wie unbedeutende Details aussehen. In der Produktion sind sie jedoch nicht unbedeutend.
Ein schlechter Kantenzustand kann den Bürstenlauf stören. Schlechte Gratkontrolle kann die Kontaktbahn beschädigen. Eine unvollständige Kontrolle der Isolierung kann zu langfristigen Zuverlässigkeitsproblemen führen, die bei fertigen Motoren allein nur schwer zu diagnostizieren sind.
Bei kleinen Kommutatoren kann die Fehlergröße winzig sein. Die Fehlerkosten sind es nicht.
Häufige Fehlerarten bei Motoren und deren Auswirkungen auf die Kommutatorversorgung
| Fehlermodus im fertigen Motor | Wahrscheinliche Ursache ist der Kommutator | Was wir normalerweise zuerst kontrollieren | Ergebnis für den Motorenhersteller |
|---|---|---|---|
| Funkenbildung an der Kante beim Anfahren oder Drehzahlwechsel | Übermäßiger Rundlauf, instabile Segmentgeometrie, schlechter Kantenzustand | Rundheit, Segmentkonsistenz, Fasensteuerung | Weniger sichtbare Funkenbildung, sauberere Kommutierung |
| Schneller Bürstenverschleiß im Early-Life-Test | Zu raue Oberfläche, Materialfehlanpassung, instabile Kontaktbahn | Fenster für Oberflächengüte, Kupferlegierungsanpassung, Gratkontrolle | Längere Lebensdauer der Bürsten, weniger frühzeitiges Abdriften |
| Instabilität der Produktion zwischen den einzelnen Produktionslosen | Maßabweichungen oder inkonsistente Stabilität des Formkörpers | Chargenprüfung, Werkzeugkontrolle, prozessbegleitende SPC | Bessere Wiederholbarkeit von Charge zu Charge |
| Temperaturanstieg über dem Probeniveau | Ungleichmäßige Stromübertragung oder höhere Reibung an der Kontaktfläche | Rundlauf, Oberflächengüte, Kontaktflächenkonsistenz | Besser vorhersehbares thermisches Verhalten |
| Lärmerhöhung nach kurzer Betriebsdauer | Unregelmäßiger Verschleißweg, schlechter Sitz, örtlich begrenzte Oberflächenschäden | Oberflächenvorbereitung, Geometrieprüfung, Sauberkeitskontrolle | Geringere Beanstandungsquote im Feldeinsatz |
| Kurze Lebensdauer bei Mikro-Motoren mit hoher Drehzahl | Material und Geometrie sind nicht an den tatsächlichen Arbeitszyklus angepasst | Anwendungsbezogene Umgestaltung des Kommutators | Höhere Nutzungsdauer ohne Austausch der gesamten Motorplattform |

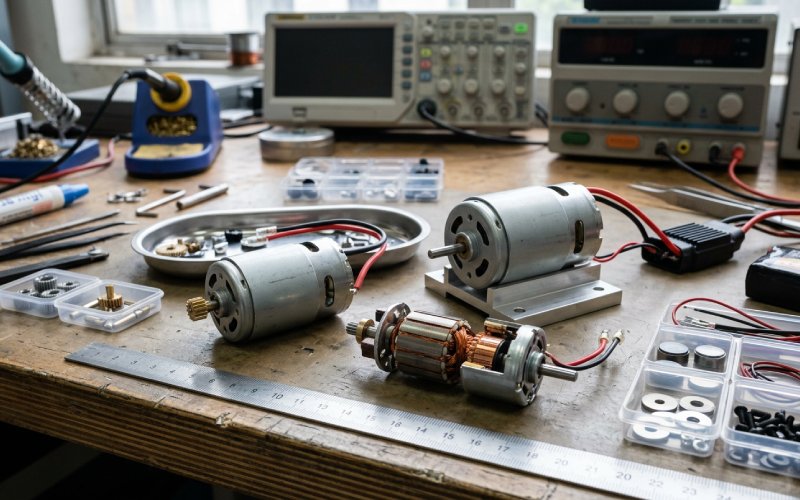

Warum kleine Drohnen- und RC-Motorenprojekte häufiger als erwartet kundenspezifische Kommutatoren benötigen
Standardkommutatoren sind in Ordnung, wenn auch die Motorhüllkurve Standard ist. Bei vielen Hobbyprojekten ist das nicht der Fall.
Ein kompakter Bürstenmotor für eine Mikrodrohne benötigt möglicherweise eine aggressive Gewichtskontrolle, schnelle Beschleunigung und eine begrenzte thermische Belastbarkeit. Ein Bürstenmotor für einen kleinen RC-Mechanismus benötigt möglicherweise ein stabiles Startdrehmoment, wiederholtes Reversieren und Laufruhe bei niedriger Geschwindigkeit. Gleiche Marktfamilie. Unterschiedliche Kommutatorprioritäten.
Aus diesem Grund ist eine kundenspezifische Entwicklung von Kommutatoren oft notwendig, wenn das Projekt eine dieser Bedingungen erfüllt:
- nicht genormte OD- oder ID-Beschränkungen
- Ungewöhnliche Anforderungen an die Passung von Welle und Armatur
- hohe Drehzahlen im Verhältnis zur Motorgröße
- wiederholter Impulsbetrieb oder Reversierbetrieb
- Beschränkungen der Bürstenaufstandsfläche
- Lebensdauerziele, die über den normalen Hobby-Ersatzzyklus hinausgehen
- strengere Lärm- oder Funkengrenzwerte für OEM-Markenprodukte
In diesen Fällen kann ein Standardkatalogteil das Projekt verzögern. Am Anfang sieht es schneller aus. Dann beginnt das Motorenteam, an anderer Stelle zu kompensieren.
Dieser Ansatz wird teuer.
Was wir prüfen, bevor wir ein Kommutatordesign empfehlen
Bei neuen Projekten fragen wir in der Regel nach den Motor- und Anwendungsdaten, bevor wir die endgültige Kommutatorstruktur besprechen. Nicht, weil das Teil an sich kompliziert ist. Weil die falsche Eingabe ein sauber aussehendes, falsches Teil ergibt.
Die nützlichsten Datenpunkte sind:
- Motor-OD und Stack-Zwänge
- Wellendurchmesser und Passformangaben
- Betriebsspannung und Strombereich
- Ziel-Drehzahlbereich
- Einschaltdauer und Start-Stopp-Häufigkeit
- Bürstenart und Federanordnung
- Ziel für die erwartete Lebensdauer
- verfügbare Zeichnungen, Muster oder defekte Teile
- Hinweise zur Umgebung, wenn Verschmutzung, Feuchtigkeit oder Lagerbedingungen eine Rolle spielen
Mit diesen Informationen wird die Diskussion sehr schnell praktisch. Material, Anzahl der Segmente, Gesamtabmessungen, Haken- oder Steigleitungsart, Isolierungsmethode und Toleranzpriorität können in einem einzigen Durchgang geprüft werden, anstatt nach dem Prinzip von Versuch und Irrtum einzukaufen.

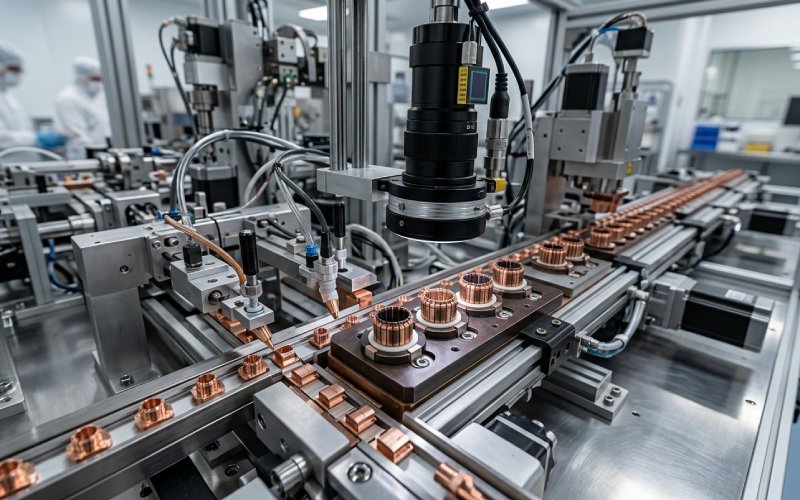

Unser Fertigungsschwerpunkt für Mikromotor-Kommutatoren
Bei kleinen Kommutatoren, die in Hobbymotoren, RC-Motoren und kompakten Bürstenantriebssystemen verwendet werden, konzentrieren wir uns auf die Punkte, die in der Regel den größten Einfluss auf den Montageertrag und die Feldstabilität haben:
Enge dimensionale Konsistenz
Kleine Motoren vertragen keine gelegentlichen Maßabweichungen. Wir kontrollieren die kritischen Abmessungen in Bezug auf Außendurchmesser, Innendurchmesser, Höhe, Hakenstruktur und Segmentanordnung, damit die Baugruppe vom Muster bis zur Serienproduktion stabil bleibt.
Kontrollierter Rundlauf
Der Rundlauf hat einen direkten Einfluss auf den Bürstenkontakt und das Funkenverhalten. Wir behandeln ihn als eine zentrale Prozessgröße, nicht als nachträgliche Überlegung.
Stabile Oberflächenbeschaffenheit
Die Oberflächenbeschaffenheit beeinflusst den Sitz, den Verschleiß und das Verhalten während der ersten Betriebsstunden. Wir halten das Bearbeitungs- und Endbearbeitungsfenster kontrolliert, damit der Motor den Kommutator in den ersten Betriebsstunden nicht “korrigieren” muss.
Saubere Kante und Isolationskontrolle
Segmentkanten, der Zustand der Grate und die Unversehrtheit der Isolierung spielen bei kleinen Motoren eine größere Rolle, da die Fehlertoleranz gering ist. Aus diesem Grund ist eine Sichtprüfung allein nie ausreichend.
Unterstützung bei der kundenspezifischen Entwicklung
Bei OEM- und kundenspezifischen Motorenprogrammen unterstützen wir die Überprüfung der Konstruktion auf der Grundlage der Zielanwendung und nicht nur die Nachbildung von Zeichnungen. Das ist wichtig, wenn das Originalteil ein Grund für die unzureichende Leistung des Motors ist.
Wann ist ein Standardkommutator ausreichend und wann nicht?
Ein Standarddesign ist in der Regel ausreichend, wenn:
- die Motorplattform hat bereits eine stabile Feldgeschichte
- Geschwindigkeit und Strömung sind mäßig
- Lebensziel ist bescheiden
- die Armaturenkonstruktion genügend Spielraum für die Abmessungen bietet
- das Projekt ist preisgesteuert und der Austauschzyklus ist kurz
Ein individuelles Design ist in der Regel der bessere Weg, wenn:
- der Motor läuft mit höherer Drehzahl
- Das Funkenverhalten muss reduziert werden
- Die Lebensdauer im Feld muss ohne eine vollständige Überarbeitung des Motors verbessert werden.
- der vorhandene Teil variiert zu stark je nach Charge
- die Montagelinie ist empfindlich gegenüber Passungstoleranzen
- der OEM benötigt wiederholbare Lieferungen über mehrere Produktionsphasen
Die Aufteilung ist einfach. Verwenden Sie den Standard, wenn der Motor den Standard verträgt. Verwenden Sie benutzerdefinierte, wenn er nicht kann.
Häufig gestellte Fragen
Welche Informationen benötigen Sie für ein Angebot für einen kundenspezifischen Mikromotor-Kommutator?
Das Mindestmaß an nützlichen Informationen ist eine Motorzeichnung oder ein Muster, die Zielmaße, die Betriebsspannung, der Strombereich, der Drehzahlbereich, der Bürstentyp und die erwartete Lebensdauer. Wenn Sie ausgefallene Muster oder Testdaten haben, beschleunigt das die Entwurfsprüfung.
Können Sie den Außendurchmesser, den Innendurchmesser, die Höhe, die Anzahl der Segmente und die Hakenstruktur anpassen?
Ja. Bei kleinen Hobby- und RC-Motoren müssen diese Abmessungen in der Regel genau mit dem Ankerlayout und der Montagemethode übereinstimmen. Wir können kundenspezifische Geometrien anhand von Zeichnungen, Mustern oder Motorparametern überprüfen.
Warum spielt der Rundlauf bei kleinen Bürstenmotoren eine so große Rolle?
Denn eine ungleichmäßige Rotation an der Kommutatoroberfläche erzeugt einen ungleichmäßigen Bürstenkontakt. Dies äußert sich in der Regel durch Funkenbildung, Hitze, instabilen Verschleiß und eine geringere Lebensdauer. Bei kompakten Hochgeschwindigkeitsmotoren wird der Effekt schnell sichtbar.
Helfen Sie bei der Bewertung defekter Kommutatoren eines bestehenden Motors?
Ja. Bei vielen OEM-Projekten ist die Rückwärtsprüfung verschlissener oder ausgefallener Teile der schnellste Weg. Oberflächenbeschädigungsmuster, Kantenbeschaffenheit, Maßabweichungen und Passungsstruktur zeigen oft, wo die ursprüngliche Konstruktion oder Produktionskontrolle Schwächen aufweist.
Kann ein Wechsel des Kommutators die Lebensdauer der Bürsten verbessern, ohne die gesamte Motorkonstruktion zu verändern?
Oft ja. Aber nicht in jedem Fall. Aber wenn das Hauptproblem die Kontaktstabilität, die Oberflächenbeschaffenheit, die Materialübereinstimmung oder die Geometrie ist, kann eine Kommutatoroptimierung den Bürstenverschleiß und das Funkenverhalten verbessern, ohne die gesamte Motorplattform zu verändern.
Wie sieht der übliche Entwicklungspfad für ein neues Projekt aus?
Normalerweise gibt es vier Schritte: technische Prüfung, Bestätigung der Zeichnung oder des Musters, Herstellung des Prototyps und schließlich Validierung der Serie. Sobald der Kommutator im Testfenster des Motors stabil ist, ist die Massenproduktion viel einfacher zu halten.
Schlussbemerkung
Bei kleinen Hobbymotoren, Drohnen und RC-Modellen ist der Kommutator immer noch eines der am leichtesten zu unterschätzenden Teile. Er sieht einfach aus. In der Produktion ist er aber nicht einfach.
Wenn Sie einen Bürstenmotor entwickeln und eine bessere Kontrolle über das Funkenverhalten, den Bürstenverschleiß oder die Chargenstabilität benötigen, Senden Sie uns Ihre Zeichnung, Muster oder Motorparameter. Wir können die Kommutatorstruktur anhand Ihrer tatsächlichen Geschwindigkeit, Last und Lebensdauer überprüfen, anstatt das Projekt in ein Standardteil zu zwingen, das für einen anderen Motor hergestellt wurde.
