Kann ein bürstenbehafteter Gleichstrommotor in einem explosionsgefährdeten Bereich bleiben? Ein praktischer Nachrüstungsleitfaden für Kommutatoren in explosiven und entflammbaren Bereichen

Wann kann ein Kommutator an einem gefährlichen Ort in Betrieb bleiben, und wann sollte es verlagert, eingeschlossen oder ersetzt werden? In diesem praktischen Leitfaden werden die wichtigsten Nachrüstungsfragen rund um Zündquellen, Staub, Temperaturklasse, Einhausung und Wartung erläutert.

Kurze Antwort

Manchmal, ja. Oft, nein.

A Kommutator-bestückter bürstenbehafteter DC-Motor kann Teil eines Systems bleiben, das mit einem gefährlichen Prozess verbunden ist, aber eine Maschine mit freiliegender Bürste, die direkt in einem gefährlichen Bereich installiert ist, ist oft die schwächste Option. Der Grund ist einfach: Ein Kommutator ist ein funkenerzeugende, verschleißanfällige Schnittstelle. In einem Bereich, in dem entflammbare Gase, Dämpfe, Nebel oder brennbare Stäube vorhanden sein können, ist das kein unwichtiges Detail. Es ist der Kern der Risikobewertung.

Bei Nachrüstungsprojekten lautet die eigentliche Frage nicht: “Sind Kommutatoren gut oder schlecht?” Die Frage ist folgende:

Kann das Entzündungsrisiko durch Standort, Einhausung, Temperaturmanagement, Inspektionsdisziplin und Reparaturqualität kontrolliert werden?

Wenn die Antwort nein lautet, sollte der Kommutator nicht im Gefahrenbereich verbleiben.

Warum diese Frage bei Nachrüstungsprojekten wichtig ist

Dies ist in der Regel keine Frage der Neukonstruktion. Bei Neuinstallationen haben die Ingenieure oft die Möglichkeit, sich für einen nicht kommutierten Motor zu entscheiden und eine häufige Zündquelle aus der Konstruktion zu entfernen. Die Frage des Kommutators stellt sich am häufigsten bei DC-Altsysteme, wenn der Austausch des Motors, der Steuerung, der Kupplung und der angetriebenen Ausrüstung einen größeren Stillstand oder einen teureren Umbau nach sich ziehen würde.

Aus diesem Grund stellen Wartungsteams, Anlagenbauer und Einkäufer eine praktischere Version des Problems:

• Kann der vorhandene bürstenbehaftete Gleichstrommotor bleiben?
• Sollte der Motor außerhalb des klassifizierten Bereichs aufgestellt werden?
• Ist ein Gehäuse oder eine Schutzmethode ausreichend?
• Oder ist ein Austausch langfristig die sicherere Entscheidung?

Ein nützlicher Artikel muss diese Fragen in einer Weise beantworten, die ein technisches Urteil und nicht nur ein allgemeines Bewusstsein unterstützt.

Warum ein Kommutator in explosionsgefährdeten Bereichen ein höheres Risiko darstellt

Ein Kommutator ist die mechanische Schaltschnittstelle in einer bürstenbehafteten Gleichstrommaschine. Die Bürsten laufen auf segmentierten leitenden Stäben, um den Strom im Rotor umzukehren. Das ist ein Grund, warum bürstenbehaftete Gleichstrommotoren immer noch in älteren Anwendungen eingesetzt werden: einfache Steuerung, starkes Anlaufmoment und vertraute Wartungspraktiken.

Die gleiche Konstruktion hat jedoch einen eingebauten Schwachpunkt für gefährliche Einsätze:

• Kontakt zwischen Bürste und Kommutator ist nicht versiegelt
• Abnutzung ist normal, nicht außergewöhnlich
• Die Kontaktqualität ändert sich mit der Zeit
• Lichtbogenbildung und Funkenbildung können bei schlechteren Bedingungen zunehmen
• Schmutz, Verunreinigungen, Vibrationen und schlechte Ausrichtung können die Stabilität des Verhaltens beeinträchtigen.
• Die Oberflächentemperatur kann steigen, wenn sich die Kontaktqualität, die Belastung oder die Kühlung verschlechtern.

In einem normalen Industrieraum sind das Wartungsprobleme. In einem Gefahrenbereich können sie zu Zündquellenprobleme.

Aus diesem Grund neigen Ingenieure dazu, einen Kommutator als erhöhter Risikofaktor in explosiven oder entflammbaren Atmosphären, insbesondere im Vergleich zu nicht kommutierten Motortechnologien.

Die erste Frage zur Einhaltung der Vorschriften: Mit welcher Gefahrenstelle haben Sie es eigentlich zu tun?

Bevor jemand entscheidet, ob ein Kommutator bleiben kann, muss er das Umfeld richtig definieren.

Der Motor wird nicht nur danach beurteilt, ob er läuft. Er wird danach beurteilt, ob die vollständige Installation für die aktuelle Gefahr geeignet ist. Das bedeutet in der Regel Verständnis:

• Klassifizierung der Gebiete Zum Beispiel zonenbasierte oder klassen- bzw. abteilungsbasierte Systeme, je nach Gerichtsbarkeit und Standortstandard
• Art der Gefährdung Gase, Dämpfe, Nebel oder brennbare Stäube
• Häufigkeit der Anwesenheit ob die gefährliche Atmosphäre ständig, gelegentlich oder nur abnormal vorhanden ist
• Anforderungen an die Temperatur Oberflächentemperaturgrenzen und anwendbare Temperaturklasse oder T-Code
• Schutzkonzept und Einhausung ob der Motor und die zugehörige Ausrüstung eine für den Bereich geeignete Schutzmethode verwenden
• Details zur Installation Kabeleinführungen, Abdichtung, Belüftung, Staubeintritt, Wartungszugang und Reparaturhistorie

Dies ist wichtig, weil der Kommutator allein ist nicht abstrakt “genehmigt” oder “nicht genehmigt”. Die Angemessenheit hängt von der Gesamtkonstellation ab.

Das ist auch der Grund, warum vage Aussagen wie “die Funkenbildung ist gering” oder “dieser Motor steht schon seit Jahren dort” keine technischen Argumente sind. Eine Entscheidung über einen gefährlichen Standort basiert auf Zündungssteuerung, und nicht Vertrautheit.

Wann ein bürstenbehafteter Gleichstrommotor in Betrieb bleiben kann

Es gibt Fälle, in denen die Beibehaltung einer mit einem Kommutator ausgestatteten Maschine noch sinnvoll ist.

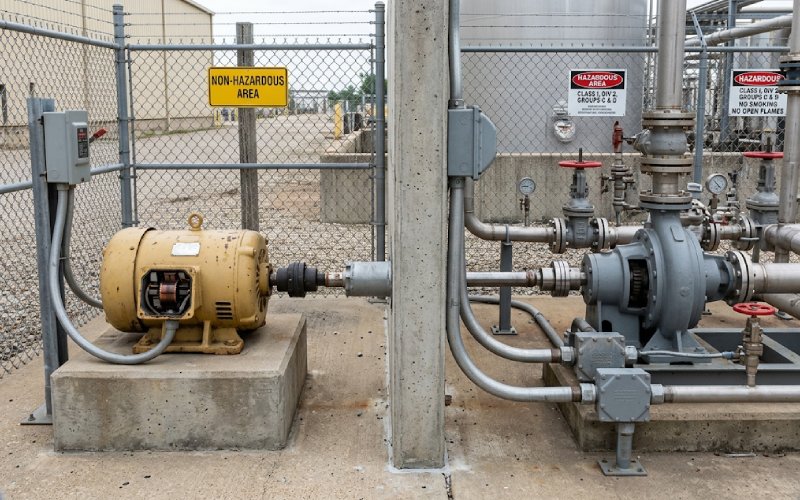

1. Der Motor befindet sich außerhalb des explosionsgefährdeten Bereichs

Dies ist oft der sauberste Weg, um die alte Gleichstromleistung beizubehalten und gleichzeitig die direkte Exposition gegenüber Gas oder Staub zu reduzieren. Die angetriebene Bewegung tritt mechanisch in den Prozess ein, während der funkenerzeugende Kommutator außerhalb des klassifizierten Raums bleibt.

Wenn der Grundriss es zulässt, ist dies oft eine der besten Nachrüstungsmöglichkeiten.

2. Die gesamte Geräteanordnung ist für den Standort geeignet

Bei einigen Anwendungen ist der Motor Teil einer geschützten Baugruppe, die speziell für diese Aufgabe entwickelt wurde. In diesem Fall geht es nicht mehr um den Kommutator als solchen, sondern darum, ob die komplette Maschine, Gehäuse, Temperaturverhalten, und, Temperaturverhalten, und Wartungskontrollen für die tatsächliche Standortklassifizierung geeignet sind.

3. Der Betrieb ist intermittierend und die Wartung ist gut zugänglich

Eine Maschine, die intermittierend läuft, leicht zu inspizieren ist und von einem disziplinierten Team gewartet wird, ist leichter zu handhaben als eine kontinuierlich arbeitende Einheit in einem schmutzigen oder unzugänglichen Bereich. Dadurch wird das Risiko zwar nicht beseitigt, aber es kann die Zweckmäßigkeit der Beibehaltung der Maschine verändern.

4. Die Kosten für einen vollständigen Ersatz sind unverhältnismäßig hoch

Bei manchen Nachrüstungsprojekten ist der sofortige Austausch des gesamten Antriebsstrangs nicht gerechtfertigt. In diesen Fällen lautet die richtige Frage nicht: “Ist ein Kommutator modern?” Sie lautet: “Kann diese alte Maschine sicher, tragfähig und wirtschaftlich vernünftig gehalten werden, bis ein größeres Upgrade gerechtfertigt ist?”

Das ist eine berechtigte technische und wirtschaftliche Frage.

Wann ein Austausch in der Regel die bessere Entscheidung ist

Es gibt auch Situationen, in denen die Antwort viel kürzer ausfällt.

Ein mit einem Kommutator ausgestatteter Motor ist auf lange Sicht oft die falsche Wahl, wenn:

1. Der Motor muss innerhalb des explosionsgefährdeten Bereichs über einen längeren Zeitraum betrieben werden

Der Dauerbetrieb an einem explosionsgefährdeten Ort ist bereits eine Herausforderung. Wenn dann noch Bürstenverschleiß, Kommutierungsverhalten, Vibrationen, Verschmutzung und thermische Drift hinzukommen, kann die Sicherheitsmarge schnell kleiner werden.

2. Die Umgebung enthält brennbaren Staub

Staub ist kein zweitrangiges Problem. Staub kann sich ansammeln, Wärme speichern, die Kühlung verringern, in Gehäuse eindringen und die frühzeitige Erkennung von Temperaturproblemen erschweren. In staubreichen Umgebungen können der Wartungsaufwand und das Entzündungsrisiko zusammen steigen.

3. Der Zugang zur Inspektion ist schlecht

Wenn der Motor schwer zugänglich ist, ist es wahrscheinlicher, dass der Zustand der Bürsten, der Federdruck, der Zustand der Kommutatoroberfläche und die Sauberkeit zwischen den Inspektionen abweichen.

4. Die Reparaturpraktiken sind uneinheitlich

Gefährliche Geräte sollten nicht wie eine gewöhnliche Motorreparatur behandelt werden. Wenn Teile beiläufig ausgetauscht, Oberflächen schlecht nachgearbeitet, Abstände verändert oder die Unversehrtheit des Gehäuses beeinträchtigt werden, ist die ursprüngliche Schutzgrundlage möglicherweise nicht mehr gegeben.

5. Eine nicht-kommutierte Alternative kann die gleiche Aufgabe erfüllen

Bei einem neuen Projekt oder bei einer Nachrüstung, bei der eine Umgestaltung möglich ist, wird durch die Beseitigung der mechanischen Kommutierung oft eine wiederkehrende Fehlerquelle beseitigt. Das löst zwar nicht alle Anforderungen an Gefahrenstellen, aber es vereinfacht das Bild der Zündquelle.

Entscheidungsmatrix für die Nachrüstung: Beibehalten, verlagern, einschließen oder ersetzen

Die fünf technischen Fragen, die man beantworten muss, bevor man einen Kommutator behält

Eine sinnvolle Entscheidung lässt sich selten allein anhand des Typenschilds treffen. Diese fünf Fragen sind besser als hundert generische Warnhinweise.

1. Ist die gefährliche Atmosphäre dort vorhanden, wo sich der Kommutator befindet?

Das klingt selbstverständlich, aber viele Fehlentscheidungen beginnen mit einer vagen Vorstellung davon, wo der geheime Bereich wirklich beginnt und endet.

2. Besteht das Hauptrisiko in der Lichtbogenbildung, der Oberflächentemperatur oder in beidem?

Einige Teams konzentrieren sich nur auf die sichtbare Funkenbildung. Andere konzentrieren sich nur auf die Schutzart. In der Praxis spielen sowohl elektrische Zündquellen als auch das thermische Verhalten eine Rolle.

3. Wie stabil wird der Bürstenkontakt zwischen den Inspektionen bleiben?

Dies ist eine der praktischsten Fragen bei der ganzen Entscheidung. Wenn die Maschine Vibrationen, Staub, Feuchtigkeit, Ausrichtungsproblemen oder Lastschwankungen ausgesetzt ist, kann sich die Kontaktstabilität schneller verschlechtern, als es der Wartungsplan vorsieht.

4. Kann der Betrieb diese Maschine als gefährliche Arbeitsmittel warten?

Eine Anlage für gefährliche Güter erfordert mehr als routinemäßige Motorwartung. Sie erfordert Aufzeichnungen, korrekte Reparaturmethoden, geeignete Ersatzteile, Inspektionsintervalle und Mitarbeiter, die wissen, was nicht einfach so geändert werden kann.

5. Gibt es einen wirklichen Grund, die mechanische Kommutierung beizubehalten?

Manchmal lautet die Antwort ja. Die veraltete Steuerungsarchitektur, das Drehmomentverhalten oder die Abschaltkosten können dies rechtfertigen. Aber wenn die ehrliche Antwort nein lautet, deutet das in der Regel auf einen Austausch hin.

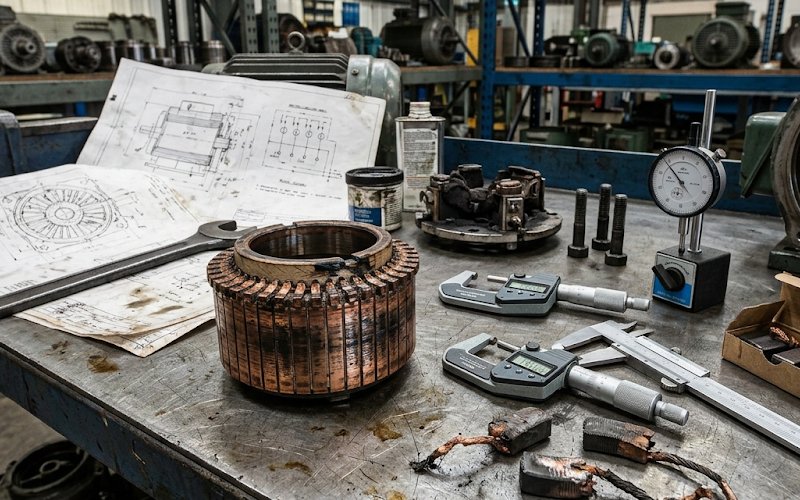

Was Wartungsteams bei Motoren mit Kommutator im gefährlichen Betrieb überprüfen sollten

Wenn ein bürstenbehafteter Gleichstrommotor Teil des Systems bleibt, wird die Wartungsqualität zu einem wichtigen Teil der Risikokontrolle.

Die Inspektion sollte sich in der Regel auf Folgendes konzentrieren:

• Bürstenverschleiß und Eignung der Bürstensorte
• Federdruck und Bürstensitz
• Zustand der Kommutatoroberfläche
• Anzeichen für abnormale Funkenbildung oder ungleichmäßige Kommutierung
• Trümmer zwischen den Segmenten
• Verschmutzung, Feuchtigkeit oder leitfähiger Staub
• Temperaturverhalten unter Last
• Belüftung und Kühlbedingungen
• Vibration, Ausrichtung und Lagerzustand
• Unversehrtheit von Gehäusen, Dichtungen und Kabeleinführungen, wo zutreffend
• Qualität und Rückverfolgbarkeit von Ersatzteilen

Hier kann ein Kommutatorhersteller oder Reparaturpartner einen echten Mehrwert bieten. Bei vielen Altsystemen lautet die Entscheidung nicht einfach “den Motor ersetzen” oder “nichts tun”. Der wirkliche Bedarf ist oft einen zuverlässigen Ersatzkommutator, eine korrekte Bürstenschnittstelle, Maßhaltigkeit und wiederholbare Reparaturqualität.

Das bedeutet nicht, dass die Anlage automatisch für einen gefährlichen Ort geeignet ist. Aber eine schlechte Austauschqualität kann die Situation sicherlich verschlimmern.

Warum nicht-kommutierte Alternativen bei neuen Projekten oft gewinnen

Ein nicht kommutierter Motor beseitigt nicht alle Anforderungen an explosionsgefährdete Bereiche. Ingenieure müssen immer noch das Gehäusekonzept, die Bereichsklassifizierung, die Kabeleinführungen, die Oberflächentemperatur, die Installationsqualität und den Zertifizierungspfad berücksichtigen.

Allerdings wird damit eine hartnäckige Schnittstelle beseitigt:

• kein Bürstenverschleiß
• kein Zustand der Kommutatorstange zu überwachen
• kein Bürstenstaub
• keine routinemäßige Kommutierungsfunkenbildung im Rahmen des Normalbetriebs

Deshalb stellen viele Ingenieure bei einer neuen Anlage zunächst die Frage, ob die mechanische Kommutierung kann vollständig aus der Konstruktion entfernt werden.

Für einen Kommutatorhersteller ist das keine schlechte Nachricht. Es bedeutet lediglich, dass die besten Geschäftsmöglichkeiten oft in Unterstützung von Altlasten, Nachrüstungen, technischer Ersatz und schwierige Reparaturfälle, nicht so tun, als ob jede Anwendung für immer gebürstet bleiben sollte.

Klartext-Schlussfolgerung

Ein Kommutator kann in einem System verbleiben, das mit einem gefährlichen Prozess verbunden ist, aber er sollte nur dann dort verbleiben, wenn es eine klare technische Gründe und eine noch klarere Grundlage für die Kontrolle des Entzündungsrisikos.

In der Praxis bedeutet dies in der Regel eine von vier Entscheidungen:

• Behalten Sie es nur wenn die gesamte Anlage geeignet und wartbar ist
• Verlegen Sie es wenn möglich außerhalb des Gefahrenbereichs
• Umschließen/schützen nur als Teil einer glaubwürdigen Gesamtsystemlösung
• Ersetzen Sie es wenn die alte Konstruktion aus Gründen des Einsatzes, des Staubs, des Zugangs, des Temperaturrisikos oder der Wartung nicht mehr geeignet ist

Das ist der eigentliche Entscheidungsrahmen. Nicht “Mögen wir Kommutatoren?”, sondern “Kann dieses mit Kommutatoren ausgestattete System sicher, tragfähig und der Mühe wert gehalten werden?”
