Un motore monofase ha un commutatore?
No, la maggior parte dei motori monofase standard non avere un commutatore. I tipici motori a induzione monofase utilizzano un rotore a gabbia di scoiattolo e si avviano mediante un avvolgimento ausiliario, un condensatore o una struttura a poli ombreggiati. Alcuni motori monofase utilizzano un commutatore, in particolare i motori universali e alcuni vecchi modelli con avviamento a repulsione.
Per il sourcing, la questione è diversa: Con quale motore monofase avete a che fare e il commutatore è effettivamente un pezzo di ricambio nel vostro caso?
Indice
I motori a induzione monofase hanno i commutatori?
No.
Se il motore è di tipo monofase, ad avviamento capacitivo, a condensatori permanenti, ad avviamento/conduzione capacitiva o a poli ombreggiati, si tratta normalmente di una motore a induzione monofase. In questa famiglia di motori, il rotore è tipicamente a gabbia di scoiattolo, quindi non c'è un commutatore da sostituire. L'avviamento è gestito sul lato statore dalla disposizione degli avvolgimenti, dallo sfasamento dei condensatori o dalla struttura di ombreggiamento.
Questo punto è importante perché molti acquirenti cercano “commutatore del motore monofase” quando il guasto effettivo è altrove: condensatore, interruttore, avvolgimento, cuscinetto o condizione della barra del rotore. Lo vediamo spesso nelle richieste di sostituzione.
Quali motori monofase utilizzano un commutatore?
Il principale tipo di motore monofase che utilizza un commutatore nelle applicazioni pratiche correnti è il motore a corrente alternata. motore universale. Si tratta di un motore a commutazione in serie che può funzionare in corrente alternata o continua. Viene ancora utilizzato nei casi in cui le dimensioni compatte, l'elevata coppia di avviamento e l'alta velocità sono più importanti della durata del motore brushless.
C'è anche il motore ad avviamento per repulsione e i vecchi modelli di funzionamento a induzione con avviamento a repulsione. Questi utilizzano una disposizione di commutatore e spazzole per l'avviamento, per poi passare al funzionamento a induzione una volta che la velocità aumenta e i segmenti del commutatore vengono messi in cortocircuito dal meccanismo di avviamento. Questi non sono i primi tipi di motore che l'acquirente vede oggi, ma sono ancora presenti nelle apparecchiature e nei progetti di riparazione.
La risposta breve della fabbrica è quindi la seguente:
- La maggior parte dei motori a induzione monofase: senza commutatore
- Motori universali monofase: sì, commutatore
- Progetti più vecchi con avvio a repulsione: sì, commutatore durante la funzione di avviamento
Come identificare un commutatore in un motore monofase
Il controllo più rapido è quello visivo.

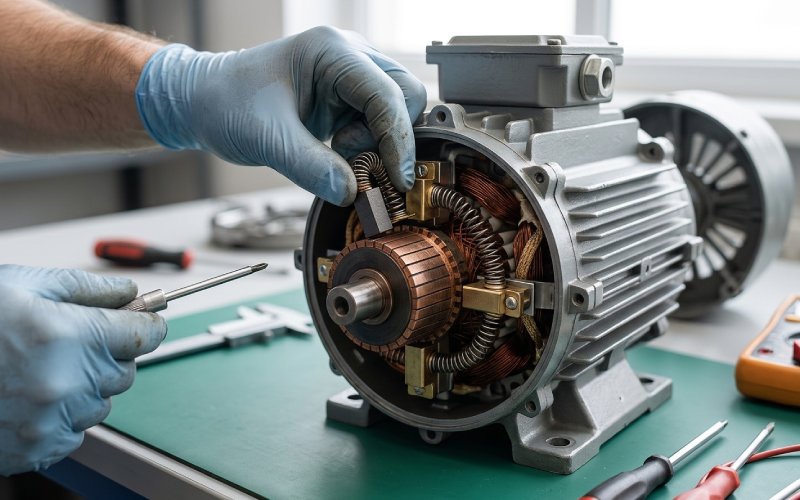

Un vero commutatore è un anello di rame segmentato sul rotore. Le spazzole viaggiano su segmenti di rame separati, non su un anello continuo. Questi segmenti commutano la corrente in base alla posizione del rotore. Questo è ciò che rende il componente un commutatore, non solo una superficie di contatto con le spazzole.
Alcuni acquirenti confondono il commutatore con i collettori rotanti. Questo provoca RFQ sbagliate. I collettori rotanti sono anelli continui. Un commutatore è segmentato. Se si vedono spazzole di carbone che toccano un cilindro di rame segmentato, ci si trova nel territorio del commutatore. Se il rotore è a gabbia di scoiattolo e c'è solo un condensatore all'esterno del telaio, di solito non è così.
Tipi di motore monofase e requisiti del commutatore
La tabella qui sotto è il modo in cui smistiamo le richieste prima di fare un preventivo. In questo modo si risparmia tempo. Inoltre, si evita di quotare un commutatore per un motore che non ne ha mai avuto uno.
| Tipo di motore monofase | Commutatore? | Cosa controlliamo per prima cosa | Di solito rientra nella fornitura del commutatore? |
|---|---|---|---|
| Motore a induzione a doppia fase | No | Avvolgimento di avvio, interruttore, tipo rotore | No |
| Motore a induzione con avviamento a condensatore | No | Condensatore di avviamento, interruttore centrifugo, rotore | No |
| Motore PSC | No | Condensatore di marcia, bilanciamento degli avvolgimenti, condizioni dei cuscinetti | No |
| Motore con avviamento a condensatore / funzionamento a condensatore | No | Circuito a doppio condensatore, corrente di avvio e di marcia | No |
| Motore a poli in ombra | No | Anello di schermatura dei poli, condizione della bobina, servizio a piccolo carico | No |
| Motore universale | Sì | OD del commutatore, numero di segmenti, traccia delle spazzole, velocità | Sì |
| Motore ad avviamento per repulsione | Sì | Posizione delle spazzole, condizioni del commutatore, meccanismo di cortocircuito | Sì, caso per caso |
Se state cercando un commutatore per un motore universale monofase, inviateci il diametro esterno, la lunghezza, il numero di segmenti, la dimensione dell'albero e l'applicazione. Un disegno o un campione dell'armatura è ancora meglio.
Specifiche del commutatore per motori universali monofase
Una volta confermato che il motore è un motore universale, l'articolo dovrebbe smettere di essere teorico e passare al lavoro sulle specifiche.
Nelle nostre quotazioni di fabbrica, i primi dati sono di solito:
- diametro esterno
- diametro interno o foro dell'albero
- lunghezza totale
- quantità del segmento
- stile alzata
- struttura isolante
- velocità di funzionamento
- tensione e tipo di carico
- grado della spazzola, se già noto
Perché così presto? Perché “commutatore per motore monofase” non è una descrizione utilizzabile per l'acquisto. Un motore per pulitori ad alta velocità, un motore per utensili portatili e un motore per piccoli elettrodomestici possono essere tutti monofase e commutati, ma la struttura del commutatore può essere completamente diversa per quanto riguarda la disposizione dei segmenti, lo spessore del rame, il margine termico e l'interfaccia delle spazzole. La parte sbagliata può essere montata sull'albero e comunque non funzionare.
Per le attività di sostituzione, gli acquirenti dovrebbero anche confermare se hanno bisogno di:
- solo commutatore
- riparazione del commutatore con armatura
- commutatore personalizzato per lo sviluppo di un nuovo motore
- reverse engineering basato su campioni
Questa distinzione cambia i tempi di consegna più di quanto molti acquirenti si aspettino.
Perché i commutatori dei motori universali monofase si usurano più rapidamente
Questo è uno dei motivi per cui il termine di ricerca è importante. Un motore universale crea davvero una domanda ricorrente di commutatore.
Rispetto ai motori a induzione standard, i motori universali si basano su spazzole e commutazione meccanica. Ciò significa che l'attrito, la polvere di carbone, il calore, l'usura dei segmenti e gli archi elettrici fanno parte del normale comportamento in servizio. L'alta velocità rende la situazione più aggressiva, non meno.
Nell'analisi dei guasti, i modelli a cui prestiamo più spesso attenzione sono:
- traccia irregolare della spazzola
- scolorimento del rame vicino ai bordi del segmento
- condizione della mica
- contaminazione delle fessure
- sollevamento del segmento o instabilità ad alta velocità
- Usura anomala legata all'inadeguatezza delle spazzole o al loro sovraccarico
Non tutti i commutatori danneggiati devono essere sostituiti con la stessa geometria e lo stesso materiale. A volte le dimensioni sono corrette e il vero problema è il ciclo di funzionamento. A volte il problema è il bilanciamento dell'indotto. A volte il cliente fa semplicemente funzionare il motore ben oltre la finestra di carico prevista.
Scelta del giusto commutatore per i motori universali monofase
Se il motore è un motore universale, la logica di acquisto è semplice.
Innanzitutto, confermare la famiglia del motore. Quindi confermare le dimensioni del commutatore. Quindi confermare le condizioni operative reali, non solo la targhetta.
Quest'ultima parte viene saltata troppo spesso.
Per i progetti OEM e di sostituzione, una richiesta utilizzabile normalmente include il tipo di motore, la tensione nominale, l'intervallo di velocità, la foto dell'indotto, le dimensioni del commutatore e il funzionamento previsto. Se il vecchio componente si è guastato, alcune foto ravvicinate dell'usura sono più utili di una lunga e-mail.
Avete bisogno di un commutatore personalizzato per un progetto di motore universale monofase? Inviateci un disegno, un campione o le dimensioni principali per ottenere una quotazione direttamente in fabbrica.
FAQ sui commutatori per motori monofase
Un motore monofase con avviamento a condensatore ha un commutatore?
Un motore monofase con avviamento a condensatore è un motore a induzione. Utilizza un circuito di avviamento per creare la coppia di partenza, non un commutatore sul rotore.
Un motore PSC ha un commutatore?
No. Un motore a condensatori permanenti scissi utilizza avvolgimenti principali e ausiliari con un condensatore nominale continuo. Non utilizza un commutatore.
Un motore universale ha un commutatore?
Sì. Un motore universale è un motore a commutazione in serie e normalmente utilizza spazzole e un commutatore. Può funzionare con alimentazione CA o CC.
Come faccio a sapere se il mio motore monofase ha bisogno di una sostituzione del commutatore?
Verificare innanzitutto la struttura del rotore. Se il rotore ha un commutatore in rame segmentato con spazzole su di esso, allora sì, la sostituzione del commutatore può essere rilevante. Se il motore è a induzione standard con rotore a gabbia di scoiattolo, non ha un commutatore da sostituire.
Quali informazioni sono necessarie per quotare un commutatore per un motore universale monofase?
I dati di base dell'offerta devono includere il diametro esterno, il diametro interno, la lunghezza totale, il numero di segmenti, la forma dell'alzata, le dimensioni dell'albero, l'applicazione, la tensione, la velocità e le foto o i disegni, se disponibili. Per le parti usurate, un campione di indotto è spesso la via più veloce per la conferma. Questa logica di specifica deriva dal modo in cui sono costruiti i motori universali e i commutatori e dal modo in cui la geometria dei segmenti influisce sul comportamento in servizio.
Perché il commutatore di un motore universale monofase si usura rapidamente?
Perché il motore dipende dalla commutazione meccanica. Le spazzole scorrono sul rame segmentato durante la velocità, quindi l'attrito, il calore, l'arco elettrico e la polvere sono normali fattori di usura. Il carico, la velocità eccessiva, la qualità delle spazzole e la stabilità dei segmenti influiscono sulla durata.
I vecchi motori con avviamento a repulsione hanno un commutatore?
Sì. I motori con avviamento a repulsione utilizzano un commutatore e spazzole per l'avviamento, per poi passare al funzionamento a induzione una volta che il meccanismo di cortocircuito agisce sul commutatore.
Risposta finale
La maggior parte dei motori monofase non hanno un commutatore. I motori a induzione monofase standard sono privi di commutatore. I motori monofase che utilizzano un commutatore sono principalmente i motori universali e alcuni vecchi modelli con avviamento a repulsione.
