Usura del commutatore del motore CC: cause, sintomi e soluzioni pratiche

Se vivi con i motori a corrente continua, lo sai già: commutatore L'usura è uno di quei problemi che si manifestano lentamente e che sembrano “non essere un problema per il momento”... fino a quando non ci si ritrova a combattere con tempi di inattività, fumo e un'armatura danneggiata. Questa guida è pensata per dare la sensazione di avere un tecnico motorista esperto che ti spiega non solo cosa da fare, ma perché I commutatori si usurano nel modo in cui lo fanno, e come prevenirlo.

• TL;DR (per l'ingegnere indaffarato):
  • A sano Il commutatore ha una superficie liscia e rotonda con una pellicola uniforme di colore da marrone chiaro a marrone scuro: qualsiasi altra cosa è un indizio, non un “dettaglio estetico”.”
  • I principali responsabili dell'usura del commutatore sono il contatto insufficiente delle spazzole (qualità inadeguata, tensione errata, supporti disallineati), superfici contaminate o non circolari e abuso elettrico (sovraccarico, neutro errato, ondulazione).
  • Il modo più veloce per ridurre l'usura è seguire una semplice routine: blocco di sicurezza → controllo visivo → controllo con spazzola → controllo dell'eccentricità → test elettrici di base → registrare e documentare ciò che si osserva.

Cosa significa realmente “usura del commutatore del motore CC”

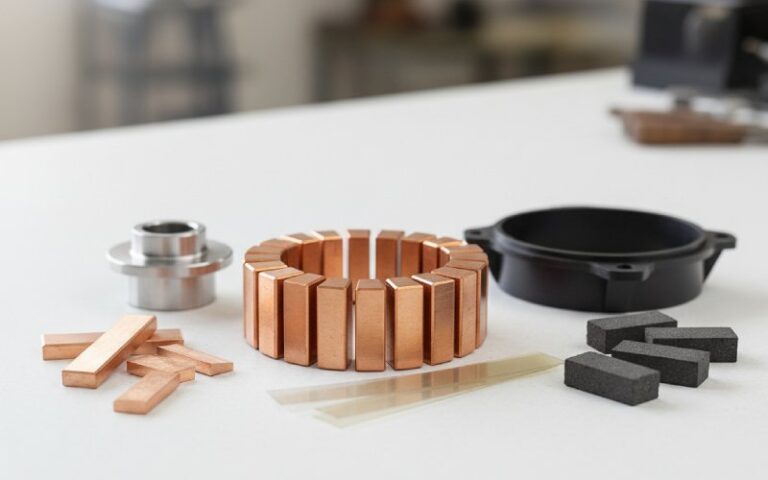

Ad alto livello, il commutatore è semplicemente un anello di segmenti di rame su cui scorrono le spazzole, commutando la corrente nelle bobine dell'armatura al momento giusto. In realtà, si tratta di un'interfaccia di attrito accuratamente controllata e di un sistema chimico: le spazzole scorrevoli creano una pellicola molto sottile di ossidi di rame e grafite sulla superficie del commutatore, e che Il film è ciò che consente un trasferimento fluido della corrente con un'usura accettabile. Un'usura minima e uniforme è normale; solchi profondi, ammaccature, striature o barre bruciate sono segni evidenti che indicano che c'è qualcosa che non va nel sistema.

• Pensate al commutatore e alle spazzole come a quattro elementi fondamentali che svolgono quattro funzioni fondamentali:
  • Corrente di commutazione nelle bobine dell'armatura destra nel punto giusto della rotazione.
  • Fornitura di un contatto elettrico scorrevole con resistenza e scintille minime.
  • Formazione e mantenimento di tale pellicola protettiva superficiale che stabilizza il contatto nel tempo.
  • Assorbimento di una quantità controllata di usura in modo che il motore sacrifichi le spazzole (economiche) molto prima di distruggere il commutatore o l'armatura (costosi).

Perché l'usura del commutatore è davvero importante

Da lontano, un commutatore usurato può sembrare “solo un po” scolorito“ o ”con qualche scanalatura". Ma dal punto di vista elettrico, quella rugosità e quella pellicola irregolare si traducono in corrente irregolare, riscaldamento localizzato, maggiore resistenza di contatto e archi elettrici supplementari. Con il tempo, si ottengono spazzole più calde, più polvere di carbonio, EMI più rumoroso e, nel peggiore dei casi, flashover, un arco che salta tra i segmenti o tra i portaspazzole e può danneggiare gravemente il motore.

• Il costo nascosto dell'ignorare l'usura del commutatore:
  • Durata ridotta delle spazzole – le spazzole si consumano più rapidamente, quindi la manutenzione diventa reattiva anziché programmata.
  • Temperature di avvolgimento più elevate – un contatto scadente aumenta le perdite e può bruciare l'isolamento.
  • Più viaggi fastidiosi e rumore – picchi, interferenze elettromagnetiche e coppie intermittenti disturbano gli azionamenti e i dispositivi elettronici vicini.
  • Guasti catastrofici – flashover, barre incrinate, segmenti del commutatore allentati o un'armatura danneggiata.
  • Grattacapi operativi – fluttuazioni di velocità inspiegabili, vibrazioni fastidiose e “il motore non sembra funzionare correttamente”.”

Segnali di allarme precoci: individuare l'usura prima che diventi grave

Non è necessario un laboratorio per individuare tempestivamente i problemi del commutatore. Gli strumenti migliori sono gli occhi, le orecchie e il naso, supportati da alcune misurazioni di base. L'obiettivo è quello di notare i cambiamenti nell'aspetto e nel comportamento molto prima di vedere fiamme o sentire odore di isolante bruciato. Le spazzole usurate e il contatto scadente di solito si manifestano inizialmente come lievi problemi di prestazione e cambiamenti visibili sulla superficie del commutatore.

• Segnali di allarme precoci pratici a cui prestare attenzione:
  • Visivo:
    • Colore non uniforme: striature scure, strisce simili a quelle delle zebre o segmenti isolati dall'aspetto bruciato.
    • Scanalature o creste sotto le spazzole invece di una superficie cilindrica liscia.
    • Spessa cresta di rame ai bordi dei segmenti o “sbavature” visibili di rame.
  • Audibile / tattile:
    • Nuovo rumore “sfrigolante”, crepitante o stridente in condizioni di carico costante.
    • Vibrazione che segue la posizione della spazzola anziché solo la velocità.
  • Elettrico / prestazioni:
    • Scintille più visibili del solito sulla superficie della spazzola.
    • Oscillazioni di coppia, oscillazioni di velocità o picchi di corrente inspiegabili sull'azionamento.
    • Aumento della temperatura delle spazzole o usura sospettosamente rapida delle spazzole tra un'ispezione e l'altra.

Modelli comuni di usura del commutatore (e cosa indicano)

Non tutto l'usura è negativa, ma ogni Il modello di usura è un'informazione. I tecnici e i produttori di spazzole spesso classificano le condizioni del commutatore in base a modelli visivi: striature, scanalature, segni sulle barre delle fessure, bruciature sui bordi delle barre, trascinamento del rame, filettature, ecc. Ciascuno di essi ha una serie tipica di cause alla radice, per lo più legate alla distribuzione della corrente, alla finitura superficiale, alla contaminazione o all'allineamento e al grado delle spazzole.

• Tre segnali di “allarme rosso” che non dovresti mai ignorare:
  • Barre isolate bruciate o profondamente butterate – spesso indica guasti all'armatura o barre allentate; continuare a utilizzare il dispositivo può danneggiare l'armatura.
  • Intensa combustione dei bordi della barra con forte scintillamento – solitamente una combinazione di impostazione neutra errata, scarso contatto della spazzola o grave sovraccarico.
  • Gravi scanalature o superfici non circolari – le spazzole iniziano a rimbalzare, i sistemi a molla vengono sovraccaricati e l'usura accelera in un circolo vizioso.

Cause principali: perché i commutatori si usurano più rapidamente del previsto

Una volta individuato un modello di usura, il vero lavoro consiste nel chiedere perché. L'usura del commutatore raramente è dovuta “semplicemente all'età”. Di solito è una combinazione di disallineamento meccanico, condizioni della superficie, stress elettrico, contaminazione ambientale e fattori umani come la scelta e la manutenzione delle spazzole. I produttori di spazzole indicano costantemente le cattive condizioni del commutatore, il grado errato delle spazzole e la pressione inadeguata delle molle o la geometria inadeguata dei supporti come cause principali dell'usura rapida.

• I principali fattori che determinano l'usura del commutatore:
  • Meccanico:
    • Commutatore fuori rotondità (eccessivo scostamento).
    • Cuscinetti usurati, disallineamento dell'albero o deformazione del telaio terminale.
  • Elettrico:
    • Sovraccarico o cicli di sovraccarico frequenti.
    • Regolazione neutra errata o interpole deboli/errate.
    • Elevate correnti di ripple da azionamenti CC mal regolati.
  • Ambientale:
    • Polveri abrasive (cemento, minerali, polveri metalliche).
    • Nebbia d'olio, umidità o sostanze chimiche che compromettono il film e l'isolamento.
    • Raffreddamento insufficiente e condizioni ambientali calde.
  • Sistema spazzola e supporto:
    • Grado di durezza della spazzola non adeguato all'uso (troppo dura, troppo morbida, attrito errato).
    • Pressione delle molle bassa o incostante, molle usurate.
    • Supporti disallineati, spaziatura irregolare o troppo distanti dal commutatore.
    • Spazzole non posizionate correttamente, con conseguenti aree di contatto ridotte e punti caldi.

Una semplice routine diagnostica per l'usura del commutatore e delle spazzole

Non servono strumenti particolari per mettere a punto una solida routine diagnostica, basta solo un po' di disciplina. Molte guide di settore per la manutenzione dei motori a corrente continua raccomandano una combinazione di ispezioni visive, controlli meccanici (eccentricità, allineamento) e alcuni semplici test elettrici, come quelli di isolamento e di resistenza tra le barre, per individuare segmenti allentati o in cortocircuito.

• Procedura consigliata (adattare alle norme di sicurezza e alle indicazioni dell'OEM):
  • 1. Blocco/segnalazione. Disattivare l'alimentazione, verificare l'assenza di energia, rimuovere l'energia meccanica accumulata.
  • 2. Ispezione visiva.
    • Ispezionare la superficie e il film del commutatore, registrare le foto.
    • Controllare che non vi siano segmenti allentati, crepe, mica sollevata, barre bruciate.
  • 3. Controllo della spazzola e del supporto.
    • Verificare che il tipo e la qualità della spazzola corrispondano alle specifiche OEM o tecniche.
    • Misurare la lunghezza delle setole rispetto al minimo consentito; verificare la presenza di usura irregolare.
    • Controllare la costanza della pressione della molla con un manometro, se disponibile.
    • Verificare l'allineamento, la spaziatura e la distanza di sporgenza del supporto.
  • 4. Condizioni meccaniche.
    • Controllare il gioco assiale dell'albero e le condizioni dei cuscinetti.
    • Misurare l'eccentricità del commutatore (con un comparatore a quadrante) e confrontarla con i limiti interni.
  • 5. Pulizia.
    • Aspirare (mai soffiare) la polvere di carbonio e i detriti.
    • Pulire gli slot se sono presenti residui o ponti tra le barre.
  • 6. Controlli elettrici (se si è addestrati e attrezzati).
    • Resistenza di isolamento degli avvolgimenti.
    • Prove barra contro barra per verificare la resistenza uniforme (o prova growler in negozio).
    • Controlla a campione l'andamento delle temperature dai dati storici.
  • 7. Documentazione e tendenze.
    • Registrare le condizioni del film, i modelli di usura, lo scarto, la lunghezza della spazzola e qualsiasi nota relativa alle scintille.

Come ridurre l'usura del commutatore nella pratica

Una volta comprese le cause alla radice, ridurre l'usura diventa meno misterioso e più simile alla messa a punto di una macchina. Molti consigli pratici si riducono a: mantenere la superficie rotonda e pulita, mantenere stabile il film, garantire un buon contatto meccanico ed evitare di sovraccaricare elettricamente il motore. Gli specialisti di spazzole e commutatori sottolineano ripetutamente l'importanza di un grado corretto delle spazzole, di un posizionamento adeguato e di una pressione della molla adeguata per stabilizzare il film e ridurre al minimo l'usura.

• Modi pratici per prolungare la durata del commutatore:
  • Ottimizza i pennelli:
    • Utilizzare i gradi approvati per il proprio impiego (continuo, ad alto ciclo, inverso, ecc.).
    • Posizionare correttamente le nuove spazzole sul raggio e sulla pista del commutatore; evitare il funzionamento con aree di contatto ridotte.
  • Controllare la pressione della molla:
    • Impostare e verificare periodicamente la pressione; troppo bassa → archi elettrici e usura, troppo alta → usura meccanica.
    • Sostituisci le molle secondo un programma prestabilito, non solo quando “sembrano danneggiate”.”
  • Mantieni il commutatore rotondo e liscio:
    • Se si verificano sbilanciamenti o scanalature profonde, programmare una rettifica superficiale e un'incisione della mica presso un'officina qualificata.
    • Dopo la lavorazione, riposizionare le spazzole e monitorare attentamente lo sviluppo della pellicola.
  • Combattere la contaminazione:
    • Migliorare la filtrazione e la tenuta dell'involucro in presenza di polveri abrasive.
    • Riparare le perdite d'olio, evitare una lubrificazione eccessiva che proietta l'olio nel motore.
  • Domina l'unità e il carico:
    • Evitare sovraccarichi cronici e avviamenti e arresti bruschi se il motore non è stato progettato per questo.
    • Regolare i parametri di azionamento per limitare le ondulazioni di corrente eccessive e i profili di accelerazione aggressivi.
  • Migliora il raffreddamento:
    • Assicurarsi che i ventilatori e i percorsi di raffreddamento siano liberi; i motori surriscaldati hanno pellicole meno resistenti e si usurano più rapidamente.

Quando riparare, quando sostituire, quando chiamare l'officina

C'è un punto in cui “ritoccare” non è più sufficiente. Le aziende di manutenzione e riparazione spesso raccomandano il rifacimento della superficie quando il commutatore è fuori centro, presenta solchi profondi o ha un film instabile che non risponde alle regolazioni di funzionamento e delle spazzole. Barre profondamente bruciate, segmenti allentati o grave corrosione di solito significano che l'armatura necessita di una riparazione professionale o di una sostituzione, non solo di un altro set di spazzole.

• Utilizza questa guida come riferimento approssimativo (verifica sempre con l'OEM e il tuo negozio):
  • Solo monitoraggio:
    • Superficie liscia e rotonda con pellicola uniforme.
    • Strisce luminose ma stabili, senza scintille o rumori eccessivi.
  • Pianifica uno skim / undercut:
    • Scanalature, filettature o eccentricità evidenti oltre il limite interno consentito.
    • Mica sollevata o bordi affilati dei segmenti che consumano le spazzole.
    • Pellicola instabile persistente dopo pulizia e regolazione delle spazzole/trasmissione.
  • Invia al negozio o pianifica la sostituzione:
    • Barre incrinate, allentate o significativamente incassate.
    • Flashover ripetuto o forte combustione dei bordi delle barre.
    • I test elettrici evidenziano cortocircuiti tra le barre o sospetti guasti alle spire dell'armatura.
  • Controllare il sistema dopo ogni intervento importante:
    • Verificare nuovamente il grado della spazzola, la sede e la posizione neutra.
    • Scatta delle foto “post-riparazione” come nuova base visiva di riferimento.

Creazione di un semplice programma per il “buon funzionamento del commutatore”

Gli impianti che risentono meno delle sorprese dei motori CC considerano lo stato del commutatore come un parametro tracciabile, non come un elemento secondario. Molte guide alla gestione dei motori raccomandano di passare dal “riparare ciò che si è guastato” a un programma strutturato: ispezioni costanti, analisi delle cause alla radice e un piano chiaro per le decisioni di riparazione/sostituzione.

• Programma leggero che fa comunque una grande differenza:
  • Standardizzare le ispezioni – stessa checklist, stesse foto ogni volta; rendi facile il confronto tra “ultimo spegnimento e oggi”.”
  • Contrassegnare i motori in base alla criticità – I motori ad alto impatto richiedono controlli più frequenti del commutatore/spazzola.
  • Usura dei registri ed eventi – date di sostituzione delle spazzole, date di rifacimento della superficie, archi elettrici, incidenti con scintille anomale.
  • Concordare i limiti – limiti di eccentricità, lunghezza minima della spazzola, livello massimo accettabile di scintillamento (sono sufficienti note qualitative).
  • Effettua semplici analisi delle cause alla radice – ogni volta che un commutatore richiede un lavoro pesante, chiedere perché e documentare la risposta.
  • Collabora con un buon negozio / fornitore di pennelli – condividi le tue foto e i tuoi dati; spesso riescono a individuare più rapidamente eventuali problemi di pattern.

Conclusione

L'usura del commutatore dei motori CC non è solo un fastidio estetico che richiede manutenzione, ma è un indicatore dello stato di salute dell'intero motore e del suo sistema di azionamento. Imparando a “leggere” la superficie, eseguendo una semplice routine diagnostica e modificando le condizioni meccaniche, elettriche e ambientali che causano l'usura, potrete prolungare la durata dei vostri motori, ridurre i tempi di fermo non programmati e rendere la sostituzione delle spazzole un'operazione banale anziché drammatica.
