Problemi del commutatore del motore CC: sintomi, cause principali e soluzioni pratiche

Se il tuo motore CC produce scintille, perde coppia o semplicemente suoni Se qualcosa non va, è probabile che il commutatore stia cercando di dirti qualcosa. Se lo ignori, rischi di ritrovarti con barre bruciate, spazzole rovinate e costosi tempi di inattività; se invece presti attenzione tempestivamente, di solito è possibile risolvere il problema con un po' di pulizia, regolazione e pianificazione.

• In questa guida imparerai:
  • Come dovrebbe essere, suonare e odorare un commutatore sano
  • I problemi più comuni relativi al commutatore (e le loro cause)
  • Semplici controlli in loco contro segnali di allarme che richiedono di “fermarsi immediatamente e chiamare un'officina”
  • Abitudini pratiche di manutenzione che prolungano di anni la durata del commutatore

1. Cosa fa effettivamente il commutatore (in termini umani)

Pensate al commutatore come a un “quadro elettrico” rotante che alimenta la corrente continua nelle bobine dell'armatura destra al momento giusto. Le spazzole (solitamente in carbonio) scorrono su questo cilindro di rame, trasmettendo e interrompendo la corrente mentre il rotore gira.

Quando tutto è a posto, la superficie del commutatore è liscia, uniformemente colorata con una sottile pellicola marrone/bronzo, e le spazzole funzionano silenziosamente con solo un leggero sibilo e scintille minime visibili. Le moderne guide sulla manutenzione dei motori a corrente continua sottolineano costantemente l'importanza delle condizioni del commutatore e dello stato delle spazzole come il fattori critici per l'affidabilità.

• Se dovete ricordare solo una cosa sui commutatori, ricordate questa:
  • Superficie liscia e pulita = buon contatto e basso calore
  • Usura uniforme delle spazzole = allineamento corretto e pressione della molla
  • Piccole scintille costanti = commutazione normale
  • Grandi scintille casuali o odore di bruciato = fermarsi e indagare

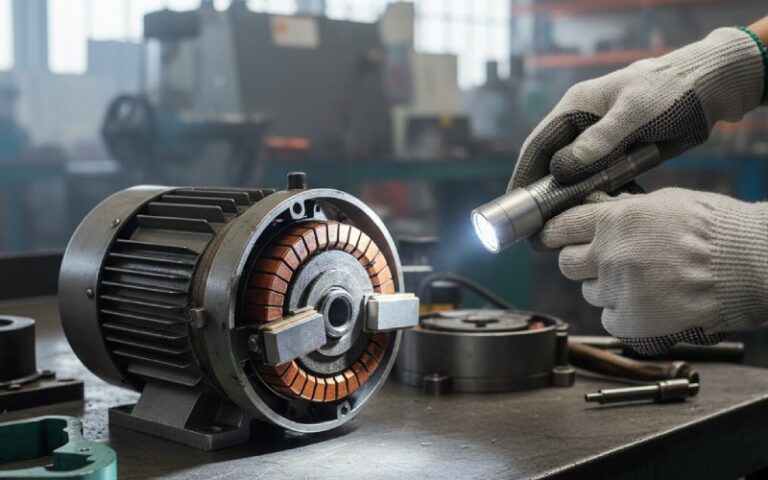

2. Come si presenta un commutatore sano rispetto a uno malsano

Molte operazioni di risoluzione dei problemi iniziano semplicemente osservando attentamente il commutatore. Molte guide di manutenzione industriale descrivono un commutatore “buono” come liscio, rotondo, con un film uniforme e senza barre in rilievo, scanalature o punti bruciati.

Uno scadente spesso rivela la propria natura molto prima di rompersi: noterete striature, barre scure, tracce di rame tra i segmenti o una superficie che al tatto risulta ruvida anziché liscia come la seta.

• Rapido “controllo dello stato” visivo/tattile (spegnimento, blocco):
  • La superficie appare uniformemente marrone/bronzo, non nera e bruciata?
  • Se lo sfiori delicatamente con un dito (mano pulita), ti sembra liscio, senza solchi o fossette?
  • Le fessure tra le barre sono pulite, senza residui di rame o polvere di carbonio?
  • Ci sono barre che sembrano più alte, più basse, allentate o spostate?

3. Sintomi comuni dei problemi del commutatore (e cosa significano)

Invece di elencare i guasti separatamente, colleghiamo i sintomi che effettivamente vediamo e sentiamo alle cause probabili. Le fonti tecniche sui guasti dei motori a corrente continua indicano costantemente le interazioni tra spazzole e commutatori come causa principale dei problemi, in particolare l'arco elettrico e l'usura irregolare.

Sintomo → Causa → Cosa dovresti controllare

• Se noti una di queste combinazioni di “segnali di allarme”, trattale come urgenti:
  • Scintille luminose e vaganti più forte odore di bruciato
  • Coda di cavallo o fermagli visibilmente scoloriti dal calore
  • Barre che sembrano bruciate o sollevate rispetto alle altre
  • Gli interruttori o gli azionamenti del motore si attivano frequentemente durante l'avvio/arresto

Questi sono i classici segni di commutatore avanzato/problemi di spazzolatura e sono spesso citati proprio prima di guasti catastrofici o propagazioni di fiamma.

4. I 7 principali problemi del commutatore dei motori a corrente continua (spiegati in modo semplice)

Gli articoli moderni sui motori a corrente continua parlano tutti di “guasti comuni”, ma spesso confondono problemi elettrici, meccanici e relativi al commutatore. Estrapoliamo quelli specifici del commutatore e decodifichiamoli in un linguaggio semplice.

4.1 Commutatore sporco o contaminato

Polvere, nebbia d'olio, polvere di carbonio e contaminanti atmosferici si accumulano lentamente sulle barre di rame e nelle fessure. Tale accumulo trasforma il commutatore da una superficie di contatto pulita e controllata in qualcosa di più simile a una rete di resistenze casuali, favorendo la formazione di archi elettrici e un flusso di corrente irregolare.

• Segni tipici di contaminazione:
  • Pellicola scura, macchiata o “fangosa” invece di uno strato marrone pulito e uniforme
  • Carbonio inserito nelle fessure sottosquadro tra le barre
  • Pennelli che lasciano striature o tracce irregolari invece di bande uniformi

4.2 Scintille eccessive e archi elettrici nelle spazzole

È normale che si verifichino scintille, specialmente nei motori più vecchi o sottoposti a carichi elevati, ma scintille luminose e “fuochi d'artificio” delle spazzole sono un segnale di allarme grave. Le linee guida industriali sottolineano ripetutamente che la formazione eccessiva di scintille è solitamente dovuta a un contatto insufficiente delle spazzole o a un problema della superficie del commutatore.

• Cause comuni di forte scintillamento:
  • Spazzole consumate eccessivamente → pressione della molla insufficiente → contatto scadente
  • Molle mal regolate, corrose o non corrispondenti tra i poli
  • Superficie del commutatore ruvida, rigata o non circolare
  • Grado di spazzola non adatto all'applicazione (scarsa capacità di commutazione)
  • Sovraccarico o configurazione errata dell'azionamento che causa picchi di corrente elevati

4.3 Usura irregolare, scanalature e barre alte

Quando il commutatore si usura in modo non uniforme, le spazzole iniziano a rimbalzare. Questo rimbalzo provoca una maggiore formazione di scintille, che a sua volta causa un surriscaldamento locale, creando un'usura ancora maggiore: un classico circolo vizioso descritto nella letteratura sulla manutenzione dei commutatori.

Potresti vedere:

• Scanalature tagliare il commutatore dove le spazzole hanno lasciato tracce evidenti
• Sbarre alte (singoli segmenti leggermente più alti rispetto a quelli adiacenti)
• Punti piatti dove qualcuno ha cercato di “lucidare” a mano con una tecnica inadeguata

Queste condizioni rendono impossibile un contatto effettivo e regolare e devono essere corrette con una lavorazione adeguata e un sottosquadro, non solo con la pulizia.

• Indizi che indicano che l'usura è diventata strutturale, non solo estetica:
  • Le superfici spazzolate presentano scanalature o creste corrispondenti
  • Puoi vedere o sentire passi tra le sbarre
  • Le vibrazioni del motore aumentano con la velocità, insieme alle scintille.

4.4 Surriscaldamento, scolorimento e bruciatura delle barre

Quando il commutatore si surriscalda ripetutamente, il film diventa irregolare, le barre si scuriscono o diventano blu/nere e si possono persino vedere piccole cavità o bordi sciolti. Le risorse tecniche collegano questo fenomeno a scintille distruttive, sovraccarico o grado di spazzola inadeguato.

Se i bordi delle barre risultano bruciati o corrosi una volta rimossa la pellicola, non si tratta più di una “semplice pulizia”. A questo punto, ignorare il problema comporta il distacco di segmenti e il riavvolgimento completo.

• Il surriscaldamento spesso si manifesta insieme a:
  • Spazzola le treccine che hanno cambiato colore (scolorimento dovuto al calore)
  • L'isolamento o la vernice vicino al commutatore diventano marroni o fragili
  • Allarmi di azionamento o picchi di corrente sotto carico

4.5 Segmenti del commutatore allentati o danneggiati

Nei casi più gravi, le barre possono allentarsi dalla struttura di supporto. Ciò comporta un rischio sia meccanico che elettrico: contatto insufficiente, vibrazioni e rischio di rottura fisica dei segmenti in caso di velocità elevata.

I negozi e gli organismi di normazione avvertono che se si sospetta la presenza di barre allentate (movimento visibile, “clic” rumorosi o grave surriscaldamento localizzato), il motore necessita immediatamente dell'intervento di un professionista.

• Fai non prova a “toccare i bar” da solo su un motore di produzione:
  • Il rischio di ulteriori danni o squilibri è elevato.
  • È possibile mascherare facilmente un grave problema termico o meccanico sottostante.

4.6 Problemi relativi alle spazzole che danneggiano i commutatori

Molti “problemi del commutatore” sono in realtà spazzola problemi nascosti. Recenti articoli sui guasti dei motori a corrente continua evidenziano problemi quali grado errato delle spazzole, supporti disallineati e pressione irregolare delle molle come cause dirette dell'usura rapida del commutatore e della formazione di scintille.

Le condizioni negative legate alle spazzole includono:

• Materiale della spazzola non adatto al carico/alla velocità → film scadente, archi elettrici elevati
• Portaspazzole fuori posizione neutra → la commutazione avviene troppo presto/tardi
• Spazzole troppo strette/allentate nei supporti → attrito o vibrazioni
• Pressione delle molle non uniforme → contatto irregolare e surriscaldamento localizzato

• Ogni volta che si riscontra un problema al commutatore, chiedere innanzitutto:
  • Le spazzole hanno il grado e la forma corretti per questo motore e questo impiego?
  • Tutte le spazzole hanno la stessa lunghezza e garantiscono un contatto completo e uniforme?
  • I portaspazzole sono correttamente centrati attorno all'asse neutro?

4.7 Cause elettriche alla base dei danni al commutatore

Anche se l'hardware sembra perfetto, il modo Il motore azionato può danneggiare il commutatore nel tempo. Sovraccarico, scarsa qualità dell'alimentazione e configurazione errata dell'azionamento CC sono tutti fattori documentati che contribuiscono alla formazione eccessiva di archi elettrici e calore.

I problemi includono:

• Sovraccarico cronico o frequenti condizioni di stallo
• Elevata ondulazione causata da raddrizzatori o azionamenti configurati in modo errato
• Sequenze di avvio/arresto improvvise e ripetute con picchi di corrente elevati
• Indebolimento errato del campo o perdita della protezione del campo

Questi spesso si manifestano inizialmente come sintomi a livello di sistema (scatti, surriscaldamento sotto carico, cavi surriscaldati) e solo successivamente come danni visibili sul commutatore.

• Buona regola empirica: Se più motori collegati alla stessa alimentazione presentano problemi al commutatore, controllare le impostazioni di alimentazione e azionamento a monte, non solo il rame e le spazzole.

5. Un flusso di lavoro pratico per la risoluzione dei problemi relativi al commutatore

Affrontare un motore CC che fa scintille e non funziona bene può essere stressante. Il trucco è procedere con calma e in modo strutturato: prima la sicurezza, poi semplici controlli, poi una diagnosi più approfondita.

Il blocco/segnalazione è obbligatorio per ogni fase descritta di seguito che comporta un'ispezione fisica.

• Procedura dettagliata da seguire:
  1. Osservare durante il funzionamento (da una distanza di sicurezza): rumore, vibrazioni, scintille visibili, odore.
  2. Spegnere in modo sicuro e bloccare l'alimentazione. Attendere lo scarico, ove applicabile.
  3. Controllare le spazzole: lunghezza, libertà nei supporti, schema dei contatti, pigtail, condizioni delle molle.
  4. Ispezionare il commutatore: levigatezza della superficie, colore, scanalature, barre alte, scolorimento.
  5. Pulire accuratamente: aspirare (non soffiare) la polvere, pulire con un panno privo di pelucchi; evitare abrasivi aggressivi.
  6. Controllare l'allineamento: posizione del portaspazzola rispetto al segno di neutro; verificare la presenza di binari storti.
  7. Controllare le impostazioni di caricamento e di guida: Ci sono stati cambiamenti recenti, sovraccarichi o modifiche alle impostazioni?
  8. Testare o far testare: isolamento, avvolgimento dell'armatura e campo se i sintomi persistono.

6. Pulizia e leggero ricondizionamento: cosa è ragionevole fare in loco?

La maggior parte delle guide professionali concorda su alcune semplici azioni di sicurezza che è possibile intraprendere internamente: pulizia, ispezione e posizionamento di base delle spazzole. I lavori più invasivi (rotazione del commutatore, sottosquadro, sostituzione delle barre) è meglio affidarli a un'officina specializzata nella riparazione di motori che disponga degli strumenti adeguati.

Per una manutenzione leggera:

• Utilizzare un aspirapolvere e un panno asciutto per rimuovere polvere e carbonio, non aria compressa.
• Se si montano spazzole nuove, utilizzare la pietra di montaggio corretta o un abrasivo fine progettato appositamente per questo scopo.
• Assicurarsi che il sottosquadro in mica tra le barre sia sotto la superficie e priva di detriti
• Dopo la pulizia, far funzionare il motore a carico leggero per un po' di tempo per ricostituire un film adeguato.

• Evita queste scorciatoie allettanti ma dannose:
  • Levigatura aggressiva del commutatore con carta abrasiva grossa
  • Lime manuali per “correggere” i segmenti alti
  • Mescolare tipi o qualità di pennelli perché “è quello che avevamo sullo scaffale”
  • Soffiare la polvere di carbonio con l'aria, dove può migrare in altre apparecchiature

7. Abitudini di manutenzione preventiva che riducono drasticamente i problemi del commutatore

La differenza tra motori che “funzionano semplicemente” per anni e motori che si guastano continuamente è spesso una questione di manutenzione semplice, noiosa e costante. Molti professionisti raccomandano ispezioni programmate delle spazzole e delle condizioni del commutatore, insieme a pulizie periodiche e test di base.

Buone pratiche di base:

• Ispezioni regolari delle spazzole (ad esempio, ogni 500-1000 ore di funzionamento per applicazioni impegnative)
• Sostituzione delle spazzole prima che raggiungano la lunghezza minima, non dopo che iniziano a produrre scintille intense
• Controllo della tensione della molla su tutti i pennelli per garantire una pressione uniforme
• Pulizia del commutatore e l'interno del motore per rimuovere polvere di carbonio e detriti
• Verifica raffreddamento/ventilazione — I filtri intasati e i condotti ostruiti danneggiano silenziosamente i commutatori.

8. Quando smettere di fare da soli e chiamare un meccanico specializzato

Esiste una linea di demarcazione netta tra “una corretta manutenzione interna” e “stiamo per trasformare questo motore in rottami”. Molti standard e guide di riparazione affermano chiaramente che, una volta riscontrati danni strutturali o termici gravi, è necessario rivolgersi a un professionista.

È opportuno rivolgersi a uno specialista quando:

• Le barre sono visibilmente allentate, spostate, incrinate o gravemente bruciate.
• Le scintille sono rumorose, irregolari e accompagnate da fumo o odore di bruciato.
• Il motore fa scattare ripetutamente i dispositivi di protezione anche dopo i controlli di base.
• È chiaramente necessario girare/sottosquadrare il commutatore.
• Sospetti difetti nell'avvolgimento (odore di bruciato, valori di resistenza non uniformi, segni di scariche elettriche)

• Vantaggi di chiedere aiuto prima piuttosto che dopo:
  • Possono recuperare o ricondizionare il commutatore prima che il danno si propaghi.
  • Ottieni dati (misurazioni, foto, risultati dei test) che puoi reinserire nel tuo programma di manutenzione.
  • Si evitano tempi di inattività imprevisti e decisioni affrettate in merito alla sostituzione.

9. Considerazioni finali: ascoltare il commutatore prima che inizi a emettere rumori striduli

I motori CC sono macchine straordinariamente robuste, ma i loro commutatori sono sinceri: trasmettono i loro segnali di malfunzionamento sotto forma di luce (scintille), suono (rumore) e colore (scolorimento) molto prima che si verifichi un guasto catastrofico. Se interpretate questi primi segnali come un avvertimento piuttosto che come un fastidio, otterrete una durata molto maggiore dai vostri motori, con molti meno problemi.
