Commutatori per motori di elettrodomestici: Dove si usano ancora e cosa devono controllare gli acquirenti OEM

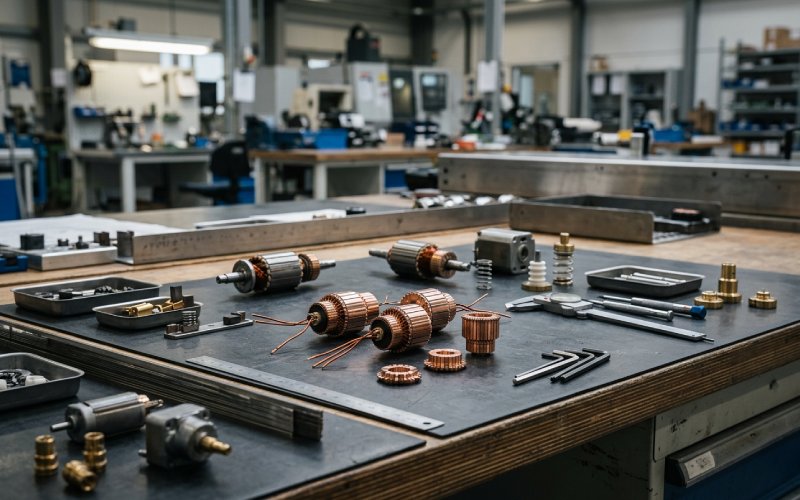

Non tutti i motori per elettrodomestici meritano ancora un commutatore. Questa parte è stata risolta. Nei programmi attuali per gli elettrodomestici, i commutatori rimangono quando sono importanti l'alta velocità, la coppia di avviamento, l'imballaggio compatto e il controllo a basso costo. Si estinguono invece nei casi in cui gli obiettivi di lunga durata, di riduzione della rumorosità e di efficienza sono al centro della progettazione.
Per i team OEM, la vera domanda non è se commutatori sono vecchi o nuovi. Il punto è se il ciclo di funzionamento del motore è ancora favorevole a un'architettura universale o a spazzole. Quando la risposta è affermativa, il commutatore smette molto rapidamente di essere un componente di base. La geometria della barra, la resistenza del corpo stampato, il runout, la stabilità della pista delle spazzole, l'isolamento dei segmenti, la ritenzione della velocità eccessiva. Questi dettagli iniziano a decidere la vita utile.
Indice
Dove i commutatori hanno ancora senso negli elettrodomestici moderni
| Categoria di elettrodomestici | Architettura tipica del motore | Perché un commutatore sopravvive ancora qui | Cosa devono controllare gli acquirenti OEM |
|---|---|---|---|
| Aspirapolvere | Motore universale | Velocità molto elevata, forte aspirazione da un pacchetto compatto, controllo semplice | Ritenzione della sovravelocità, runout, rimbalzo delle spazzole, EMI, resistenza del corpo stampato |
| Frullatori, mixer, tritatutto, robot da cucina | Motore universale | Forte coppia di avviamento, ripetute operazioni di start-stop, bruschi cambi di carico | Profilo della barra di rame, stabilità della pista a spazzole, sollecitazione della corrente di stallo |
| Asciugacapelli e apparecchi a flusso d'aria | Motore DC spazzolato o universale in piattaforme sensibili ai costi | Pacchetto compatto, azionamento semplice, controllo dei costi | Calore, percorso della polvere della spazzola, finitura della superficie, comportamento delle particelle in ambienti interni |
| Alcune lavatrici e lavasciuga | Motore a collettore in piattaforme legacy o a costo zero | Ampia gamma di velocità senza una serie di azionamenti più complessi | Rumorosità, usura delle spazzole, maggiore stabilità del ciclo di lavoro |
| Robot aspirapolvere e piccoli accessori | Piccoli motori CC a spazzole | Bassa potenza, semplice controllo a ponte H, integrazione compatta | Picchi di corrente, avviamenti frequenti, costanza di vita, producibilità a basso costo |
Questa mappa applicativa segue il modo in cui le architetture dei motori universali, a spazzole e brushless sono attualmente utilizzate negli elettrodomestici: i commutatori rimangono forti nei prodotti ad alta velocità e per impieghi intermittenti, mentre molti azionamenti principali a frequenza variabile si sono spostati verso soluzioni brushless.
Commutatori per motori di aspirapolvere: ancora un'applicazione ad alta velocità
Gli aspirapolvere a filo sono ancora uno dei luoghi più adatti per il commutatore universale del motore. Il motivo è abbastanza chiaro. Un motore per aspirapolvere deve produrre un forte flusso d'aria da un pacchetto motore-ventola molto stretto, e i motori universali possono funzionare ben oltre i limiti di velocità che caratterizzano i normali motori a frequenza di linea. Sono anche facili da controllare con un'elettronica a basso costo, ed è per questo che questa architettura continua a comparire dove il prezzo e la densità di potenza sono importanti.
Nelle nostre revisioni di fabbrica, i progetti di commutatori per motori per aspirapolvere raramente riguardano solo il rame. Analizziamo precocemente la ritenzione della velocità eccessiva, la geometria dei segmenti, l'integrità del corpo stampato e il controllo della rotondità. Un commutatore che è semplicemente accettabile alla velocità del banco può diventare rumoroso e instabile quando il rimbalzo delle spazzole, l'alta velocità periferica e la crescita termica iniziano ad accumularsi. Superfici fuori asse, alta percentuale di mica e cattive condizioni superficiali si manifestano rapidamente all'interfaccia della spazzola.
È in discussione anche un filtro più recente. Gli apparecchi per uso interno vengono valutati con maggiore attenzione per il comportamento delle particelle intorno al sistema motore, non solo per l'aspirazione o l'emissione acustica. I sistemi con motore a spazzole possono produrre più particelle di quelli senza spazzole, quindi il commutatore, il sistema di spazzole e il percorso del flusso d'aria devono essere esaminati insieme, non come elementi d'acquisto separati.
Commutatori di frullatori, miscelatori, macinini e robot da cucina: coppia elevata all'avvio
Gli elettrodomestici da cucina sono ancora un territorio di commutatori solidi. Non perché siano semplici. Perché non lo sono. Il commutatore di un frullatore o di un miscelatore è soggetto a ripetuti avviamenti e arresti, a bruschi cambiamenti di carico, a occasionali eventi di quasi stallo e a brevi cicli termici che non sono particolarmente clementi. I motori universali sono ancora molto diffusi perché offrono una coppia di spunto elevata e un'alta velocità in un pacchetto compatto e a basso costo.
A questo punto le discussioni con gli OEM diventano più specifiche. Possiamo esaminare il commutatore a gancio, il commutatore a fessura o le strutture collegate al montante, a seconda del metodo di avvolgimento, del flusso di produzione e dell'obiettivo di ritenzione meccanica. Le strutture a segmento uncinato sono ampiamente utilizzate quando l'efficienza del collegamento dell'avvolgimento è importante nei programmi di motori più piccoli. Le strutture a fessura entrano nella discussione quando la resistenza meccanica e le prestazioni di sovravelocità richiedono maggiore attenzione.
Per questa famiglia di prodotti, il peggior errore di approvvigionamento è quello di specificare il commutatore del motore dell'apparecchio solo in base al wattaggio. In questo modo non si coglie l'essenza del problema. Il vero stress deriva dalla corrente di avvio, dalla ripetizione del servizio, dai carichi simili a quelli della pasta, dagli urti della lama e dal modo in cui la spazzola si muove sulla pista dopo centinaia di cicli aggressivi. La densità di corrente, la velocità di scorrimento, la pressione di contatto e l'arco elettrico influiscono sull'usura. E non in modo uniforme.
Commutatori di asciugacapelli e altri apparecchi a flusso d'aria: ancora utilizzati, ma con maggiore pressione
Gli asciugacapelli e gli apparecchi simili a flusso d'aria utilizzano ancora sistemi di motori a commutazione in molti progetti sensibili ai costi. L'architettura rimane interessante per la compattezza dell'imballaggio e la semplicità del controllo. Tuttavia, questa categoria si trova vicino all'utente, quindi il rumore, l'usura delle spazzole e il comportamento delle particelle sono più importanti di quanto non lo siano in molte applicazioni con motori nascosti. Per questo motivo, i programmi premium si sono orientati più rapidamente verso i layout brushless.
Quando esaminiamo un commutatore personalizzato per elettrodomestici in questo segmento, prestiamo particolare attenzione alla finitura superficiale, al percorso della polvere della spazzola, alla stabilità termica del corpo stampato e alla consistenza della traccia del segmento dopo l'esposizione al calore. Non basta che il motore funzioni. Deve rimanere controllato in un prodotto che l'utente finale tiene a portata di mano, spesso per un uso quotidiano e ripetuto.
I commutatori delle lavatrici: non sono scomparsi, ma non sono più la risposta predefinita.
Il commutatore di una lavatrice è ancora rilevante in una parte del mercato, soprattutto nelle piattaforme più vecchie e nelle configurazioni con motore a collettore, che hanno un costo elevato. Ma il centro di gravità degli elettrodomestici a frequenza variabile si è spostato verso gli azionamenti principali brushless. Lavatrici, frigoriferi e condizionatori d'aria si sono spostati in questa direzione in gran parte dei progetti attuali, perché i motori brushless contribuiscono a ridurre l'efficienza, la rumorosità e l'usura dovuta alla manutenzione.
Quindi, per i prodotti di lavanderia, trattiamo i commutatori come un'opportunità segmentata, non come una risposta universale. Questa distinzione è importante per il sourcing. Una piattaforma tradizionale può avere bisogno di una struttura di sostituzione stabile e a costo controllato. Una nuova piattaforma premium potrebbe non avere affatto bisogno di un commutatore. Fare finta che non sia così significa sprecare tempo per lo sviluppo.
Aspirapolvere robot e accessori per piccoli elettrodomestici: il secondo mercato silenzioso
Questa parte viene tralasciata. Spesso.
Anche quando l'azionamento principale si orienta verso i motori brushless, molti piccoli ausiliari rimangono spazzolati. Nei progetti di robot aspirapolvere, le spazzole laterali e altri canali di movimento a bassa potenza sono spesso costruiti attorno a motori a spazzole compatti con circuiti di pilotaggio semplici. Per i motori a bassa potenza, i tempi e i costi aggiuntivi di un percorso di sviluppo BLDC non hanno sempre senso. Questa logica si estende oltre i robot aspirapolvere anche ad altri sottogruppi di apparecchi.
Per un produttore di commutatori, questo secondo mercato è importante. Questi programmi possono non utilizzare motori a collettore di grandi dimensioni, ma richiedono comunque una qualità stabile nelle architetture brushed in miniatura o a bassa potenza. La costanza conta più della potenza di testa. L'OEM di solito vuole meno sorprese nel campionamento, meno deviazioni nei test di durata e un'elettronica più semplice.
Cosa cambiamo in realtà in un commutatore per elettrodomestici personalizzato
1) La geometria della barra di rame non è un dettaglio da poco
La corrente di stallo ripetuta in un miscelatore non attacca il commutatore come una velocità a vuoto molto elevata in un motore a vuoto. Il profilo della barra, le condizioni del bordo e la geometria del segmento devono essere impostati in base al ciclo di lavoro reale. Non rispetto a un'etichetta generica del motore. Il comportamento dell'usura varia con la densità di corrente, la velocità di scorrimento, la pressione e l'attività dell'arco, quindi il design del rame deve riflettere il modello di sollecitazione effettivo.
2) La forza e la ritenzione del corpo modellato devono corrispondere al rischio di sovravelocità.
Per i programmi di commutatori per motori universali ad alta velocità, il corpo stampato non ha solo il compito di mantenere la forma. Deve mantenere stabile la ritenzione dei segmenti in presenza di calore, forza centrifuga e cicli termici ripetuti. A seconda della struttura, le caratteristiche di rinforzo e i metodi di bloccaggio dei segmenti entrano a far parte della discussione sull'affidabilità molto prima di quanto molti acquirenti si aspettino.
3) La corsa, la finitura della superficie e il controllo della mica decidono se la spazzola scorre in modo pulito.
Un disegno tecnicamente corretto può comunque fallire durante l'uso se la spazzola vede una pista instabile. Un runout eccessivo, errori di rugosità, mica elevata o difetti superficiali localizzati possono portare a vibrazioni, scintille, rumori e usura accelerata. Questo è uno dei motivi per cui non consideriamo mai la finitura del commutatore come un processo secondario. È parte integrante delle prestazioni.
4) La qualità della spazzola, la pressione della molla e il design del commutatore devono essere esaminati come un unico sistema.
Un commutatore forte con un sistema di spazzole sbagliato è comunque un progetto sbagliato. L'usura meccanica varia con la velocità e la pressione dell'interfaccia. L'usura elettrica varia con la corrente e la qualità della commutazione. Ecco perché chiediamo le specifiche delle spazzole, il ciclo di lavoro e la gamma di velocità prima di congelare il disegno di un commutatore personalizzato. Non stiamo cercando di raccogliere dati extra. Stiamo cercando di evitare un problema di durata prevedibile.
Due modelli di ingegneria che vediamo sempre più spesso
Nei progetti di commutatori per motori di aspirapolvere ad alta velocità, il sintomo visibile è spesso una scintilla o un aumento del rumore delle spazzole durante i test di durata. La causa principale è di solito meno drammatica di quanto gli acquirenti si aspettino: deriva della rotondità, condizioni incoerenti dei bordi dei segmenti, contatto instabile delle spazzole in velocità o margini di ritenzione che sembravano accettabili solo all'inizio del test. I programmi ad alta velocità puniscono i piccoli errori meccanici.
Nei programmi di frullatura e macinazione, il modello più comune è l'usura precoce del rame o l'instabilità della commutazione dopo ripetuti avviamenti con carichi elevati. Il motore non funziona in una fascia di carico regolare da laboratorio. Viene colpito da picchi di corrente, richieste di coppia improvvise e brevi intervalli di raffreddamento. In questi programmi, di solito torniamo a considerare il profilo della barra di rame, la pressione della molla, la stabilità della pista delle spazzole e se la struttura del commutatore selezionata si adatta davvero all'avvolgimento e al profilo di funzionamento.
Cosa devono inviare gli acquirenti OEM prima di chiedere un'offerta
Se l'obiettivo è un commutatore affidabile e personalizzato, il pacchetto minimo utile è semplice: tipo di motore, tensione nominale, gamma di velocità, ciclo di lavoro, grado di spazzole, pressione della molla, disegno dell'indotto e modello di carico effettivo dell'apparecchio. Per i commutatori dei motori di aspirapolvere, l'obiettivo della sovravelocità è importante. Per i commutatori dei motori dei frullatori, contano di più i comportamenti di stallo e riavvio. Stessa famiglia di prodotti, mappa dei guasti diversa.
Se il vostro progetto presenta un'usura prematura delle spazzole, una commutazione instabile, problemi di sovravelocità o risultati incoerenti dei test di durata, inviateci il disegno del motore e i dati relativi al ciclo di lavoro. Esaminiamo il commutatore come parte di un sistema - struttura, rame, stampaggio, finitura e interfaccia delle spazzole insieme - in modo che la discussione sul campionamento parta dalla condizione operativa reale, non da una scorciatoia da catalogo.
Domande frequenti
I commutatori sono ancora utilizzati nei moderni elettrodomestici?
Sì. Sono ancora ampiamente utilizzati in prodotti ad alta velocità o a servizio intermittente come aspirapolvere, frullatori, miscelatori, smerigliatrici e una serie di piccoli ausiliari a spazzole. Sono invece molto meno diffusi negli apparecchi ad azionamento principale a frequenza variabile, dove le soluzioni brushless occupano ora una quota maggiore.
Quale categoria di elettrodomestici dipende ancora maggiormente dai commutatori universali dei motori?
Gli aspirapolvere e molti elettrodomestici da cucina ne sono l'esempio più lampante. Gli aspirapolvere hanno bisogno di una potenza compatta ad alta velocità. I frullatori, i mixer e i macinini hanno bisogno di una coppia di spunto aggressiva e tollerano la struttura dei costi di un motore universale meglio di molti altri apparecchi per impieghi prolungati.
Qual è la differenza tra un commutatore a gancio e uno a fessura?
Nel lavoro pratico degli OEM, i commutatori a gancio vengono spesso discussi quando l'efficienza del collegamento degli avvolgimenti e il flusso di produzione dei motori più piccoli sono importanti. I commutatori a fessura entrano più spesso nella conversazione quando la resistenza meccanica e le prestazioni di sovravelocità devono essere esaminate più da vicino. La scelta giusta dipende dal metodo di avvolgimento, dalla struttura del rotore e dalle sollecitazioni di funzionamento.
Le lavatrici utilizzano ancora i commutatori?
Alcuni lo sono. Soprattutto le piattaforme con motore a collettore più vecchie o a basso costo. Tuttavia, molti programmi moderni di lavatrici a velocità variabile utilizzano azionamenti principali senza spazzole, perché contribuiscono all'efficienza, alla riduzione del rumore e dell'usura delle spazzole.
Cosa deve controllare un OEM prima di scegliere un produttore di commutatori?
Non fermatevi al diametro esterno e al numero di segmenti. Controllate il ciclo di lavoro, l'obiettivo di sovravelocità, la densità di corrente, la qualità delle spazzole, la pressione delle molle, la resistenza del corpo stampato, l'inclinazione, la finitura superficiale e il profilo di carico effettivo dell'apparecchio. Un disegno del commutatore che non tenga conto di questi dati di solito crea problemi nel corso dei test di durata.
