Qu'est-ce qu'un commutateur à bague collectrice ?

A bague collectrice Le commutateur est une interface électrique rotative qui combine deux concepts sur un seul axe : des anneaux continus qui transmettent simplement l'énergie ou les signaux à travers un joint mobile, et des barres de cuivre segmentées qui commutent ou inversent délibérément le courant. Le terme fait l'objet de débats, mais dans les machines réelles, il désigne généralement “ l'ensemble de balais qui assure à la fois l'alimentation continue et la commutation contrôlée sur un élément rotatif, dans un seul bloc de cuivre et d'isolant ”.”

Pourquoi ce terme est-il si confus ?

Si vous lisez les manuels scolaires et les blogs des fournisseurs côte à côte, vous remarquerez une divergence terminologique.

Les bagues collectrices sont décrites comme des dispositifs électromécaniques qui transfèrent l'énergie, les données ou les signaux d'une structure fixe à une structure rotative, sans tordre les câbles et tout en permettant une rotation illimitée. Elles reposent sur des bagues conductrices continues et des balais coulissants et ne cherchent pas à remodeler la forme d'onde ; elles se contentent de la transporter.

Les commutateurs, quant à eux, se présentent sous la forme de cylindres en cuivre segmentés dans les moteurs et générateurs à courant continu. Leur rôle est d'inverser le courant dans les enroulements du rotor tous les demi-tours (dans le cas d'un moteur) ou de rectifier mécaniquement la tension alternative interne en une sortie unidirectionnelle (dans le cas d'un générateur).

Ensuite, vous ouvrez la page d'un fabricant et vous voyez “ assemblages de commutateurs à bagues collectrices ”, ou “ bagues de commutateur ”, ou même un article de blog intitulé littéralement “ Commutateur à bagues collectrices ” qui traite l'ensemble du boîtier rotatif en cuivre comme un seul concept.

Ainsi, cette expression finit souvent par signifier l'une des trois choses suivantes, selon la personne qui la prononce.

Premièrement, certaines personnes utilisent le terme “ commutateur à bagues ” de manière vague pour désigner tout connecteur électrique rotatif de type à balais, qu'il commute ou non le courant. Deuxièmement, dans les machines à courant continu, elles peuvent l'utiliser pour désigner le commutateur lui-même, car il est constitué d'anneaux découpés en barres et qu'il glisse sous les balais. Troisièmement, dans les machines plus complexes et les équipements industriels, cette expression peut désigner un ensemble hybride qui contient à la fois des bagues collectrices continues et une section de commutateur sur le même arbre.

La seule façon de savoir quelle signification est active est d'examiner le rôle électrique qu'elle joue dans le circuit, et pas seulement les mots.

Brève description fonctionnelle

Si vous ignorez un instant la question du nom et que vous vous concentrez uniquement sur la fonction, le schéma devient plus clair.

Un ensemble de bagues collectrices pur transmet au rotor la forme d'onde que vous avez déjà à l'extérieur. Entrée CA, sortie CA. Signaux numériques en entrée, mêmes signaux numériques en sortie. Il ne rectifie pas, ne module pas et ne coupe pas le courant. Il s'agit simplement d'un bornier rotatif avec une physique de contact derrière.

Un commutateur pur agit comme un ensemble de commutateurs mécaniques. Dans un moteur à courant continu, il maintient le couple principalement dans une seule direction en inversant le courant dans chaque bobine d'induit lorsque celle-ci passe par la zone neutre du champ statorique. Dans un générateur à courant continu, il convertit la tension interne alternative en quelque chose qui ressemble à du courant continu aux bornes.

Un commutateur à bague collectrice, au sens strict, est un ensemble qui remplit au moins l'une de ces fonctions et assure la connexion d'autres circuits. Il comprend des bagues continues alimentant l'excitation ou les signaux, et des barres segmentées entraînant ou échantillonnant les bobines d'induit, le tout dans un seul module mécanique. Les balais sont placés au-dessus des deux zones, certains se contentant de “ laisser passer ” le courant, d'autres de “ le commuter au bon angle ”.”

Même arbre. Même jeu de roulements. Comportement mixte.

Comparaison rapide dans un tableau

Le contraste est plus facile à visualiser lorsque vous les juxtaposez. Ce tableau utilise le terme “ commutateur à bagues ” dans son sens hybride : un ensemble qui comprend à la fois des bagues continues et des barres de commutateur segmentées.

Ce n'est pas universel. Mais cela correspond à ce que vous verrez dans les notes techniques et les pages de produits modernes.

L'anatomie, une fois, sans trop l'enseigner

Vous connaissez déjà les pièces de base : rotor, stator, anneaux ou segments, balais, isolation, cloches d'extrémité. Inutile de revenir dessus en détail.

Ce qui est intéressant, c'est la façon dont le cuivre est coupé et regroupé. Dans une bague collectrice, chaque bague correspond à un circuit. Vous pouvez avoir une bague d'alimentation, une bague de retour, une paire de bus CAN, un chemin de canal fibre optique assisté par un joint rotatif optique à proximité. Les balais s'adaptent parfaitement à ces bagues, avec un ou plusieurs balais par bague, souvent doublés pour assurer la redondance ou la capacité de courant.

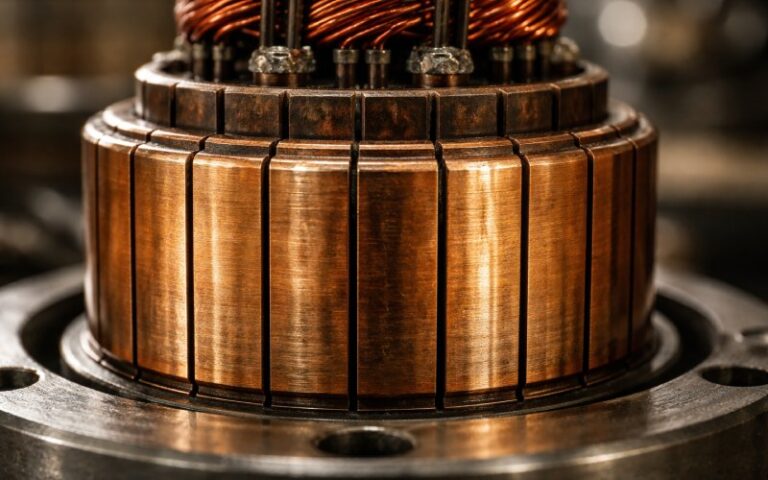

Dans un commutateur, le cuivre est découpé en plusieurs segments, chacun étant relié à un groupe de bobines. La largeur de la brosse s'étend sur plusieurs segments afin de ne jamais perdre le contact, et la géométrie garantit que le courant dans une bobine donnée change de direction au moment où il traverse l'axe magnétique neutre. Le rainurage physique n'est pas une simple décoration ; il encode le schéma d'enroulement lui-même.

Dans un ensemble commutateur à bagues collectrices, ces deux géométries sont réunies en un seul endroit. Vous pouvez avoir un ensemble de bagues continues près du roulement et un empilement de commutateurs plus près de la partie active du rotor. Ou l'inverse, selon la facilité d'entretien et les problèmes de champ parasite. Les balais et les supports doivent alors coexister, avec des pressions de contact, des matériaux et des styles de câblage différents occupant le même boîtier d'extrémité exigu.

Mécaniquement, il s'agit toujours simplement de cuivre, d'isolant, d'acier et de carbone en rotation. Électriquement, ce sont deux comportements différents qui se cachent dans un seul moulage.

Là où vous les voyez réellement

On voit rarement l'expression “ commutateur à bague collectrice ” apparaître sur la fiche technique d'un équipement grand public. Ce que l'on voit à la place, c'est le résultat du choix de conception.

Dans les éoliennes, le débat sur les “ bagues collectrices ” porte principalement sur la manière d'alimenter en énergie et en signaux les actionneurs et les capteurs de pas des pales, tandis que la nacelle et le moyeu tournent librement. La technologie de contact, la corrosion, les variations de température et les longs intervalles d'entretien dominent cette conversation.

Dans les anciens entraînements à traction à courant continu ou les grues lourdes à courant continu, le débat sur le “ commutateur ” porte sur la densité de courant, les arcs électriques, la poussière des balais et le calendrier d'entretien. L'ensemble est volumineux, bruyant et très visible.

Les assemblages hybrides à bague collectrice et commutateur sont utilisés dans des applications plus spécialisées. Pensez aux machines d'essai où vous avez besoin d'une excitation CC d'un rotor, de circuits d'induit à courant élevé et, en même temps, d'une poignée de canaux de signaux à grande vitesse sur le même élément rotatif. Ou encore aux arbres de générateur où les concepteurs ont choisi de faire passer à la fois les sorties redressées et les services auxiliaires par une unité intégrée au lieu de les diviser en deux interfaces distinctes.

De l'extérieur, les techniciens d'usine appellent généralement l'ensemble final “ la bague collectrice ” ou “ le commutateur ”, sans distinction. La rigueur terminologique s'estompe sous la pression du temps dans le monde réel, mais la physique sous-jacente, elle, reste inchangée.

Ce qui compte vraiment dans le design, au-delà de l'étiquette

La différence entre un ensemble commutateur à bague collectrice de bonne qualité et un ensemble de mauvaise qualité ne réside presque jamais dans la définition théorique. Elle réside plutôt dans tous les compromis discrets et peu glamour faits par le concepteur.

Tout d'abord, le choix des matériaux de contact. Les systèmes argent-graphite, cuivre-graphite, graphite pur ou métaux précieux sont chacun adaptés à certaines densités de courant, vitesses et qualités de signal. Un assemblage hybride peut même combiner plusieurs types de balais : des balais relativement souples et silencieux pour les anneaux de signal, et des balais plus robustes et à friction plus élevée pour la partie commutateur qui doit transporter le courant d'induit et tolérer la commutation.

Deuxièmement, la pression de contact et la vitesse superficielle. Une pression trop faible entraîne un contact sporadique, des micro-arcs et des bruits désagréables sur les capteurs. Une pression trop forte use rapidement les bagues, génère de la chaleur et sollicite les roulements. La vitesse superficielle augmente l'usure et affecte la formation ou la défaillance des films lubrifiants. Une unité hybride a généralement la même vitesse d'arbre dans les deux régions, mais la plage de pression acceptable n'est pas la même pour tous les circuits partageant cet arbre.

Troisièmement, l'environnement. L'humidité, la poussière, les vibrations et les vapeurs chimiques bouleversent toutes les caractéristiques des matériaux. Les articles consacrés à la conception des éoliennes regorgent de conseils très pratiques sur l'étanchéité, les systèmes de purge et le choix des technologies de contact, notamment pour faire face au brouillard salin, à la glace et aux longues périodes d'inactivité.

Quatrièmement, la philosophie de maintenance. Certains assemblages sont dimensionnés et montés de manière à ce qu'un technicien puisse changer les balais en une heure à l'aide d'outils de base. D'autres sont enfouis profondément à l'intérieur d'une machine, ce qui rend l'assemblage pratiquement “ à vie ”, de sorte que les concepteurs surdimensionnent tout et privilégient des densités de courant conservatrices et une chimie de contact bénigne.

Aucun d'entre eux ne se soucie vraiment de savoir si vous insistez pour l'appeler “ bague collectrice ”, “ commutateur ” ou “ commutateur à bague collectrice ”. Mais tous déterminent si votre machine reste en ligne.

Les schémas d'échec et ce qu'ils révèlent

Lorsqu'un ensemble commutateur à bague collectrice vieillit, il laisse des indices. Les ingénieurs qui passent des années à travailler avec ces machines interprètent ces indices comme les spécialistes en électronique de puissance interprètent les traces d'oscilloscope.

Une bande d'usure sombre et uniforme sur les bagues collectrices, avec des faces de balais relativement propres et peu de poussière, indique généralement que la pression de contact, l'alignement et l'appariement des matériaux sont corrects. Des rayures soudaines, une surchauffe localisée et des dépôts irréguliers suggèrent des vibrations, un désalignement ou une contamination. Si seuls certains anneaux présentent ces symptômes, vous pouvez remonter à la source du problème en identifiant les circuits ou les charges spécifiques concernés.

Au niveau du commutateur, on observe des bandes, des rainures et des “ brûlures ” là où certains segments surchauffent en raison d'un partage inégal du courant ou d'un mauvais timing de commutation. La surface des balais en témoigne, avec des zones ébréchées ou vitrifiées plutôt que des surfaces de contact mates et lisses. Les solutions courantes consistent à ajuster la position des balais par rapport au plan neutre, à changer la qualité des balais ou à modifier les détails de l'enroulement de l'induit.

Dans un assemblage hybride, les deux régions communiquent indirectement entre elles. Une chaleur excessive due à une mauvaise commutation peut augmenter la température des bagues et accélérer l'usure des circuits à bagues collectrices “ simples ”. D'autre part, un compartiment à bagues collectrices sale ou présentant des fuites peut acheminer de la poussière conductrice ou de l'humidité vers le commutateur, augmentant ainsi le risque de traçage et de contournement. Ainsi, lorsque vous constatez un dysfonctionnement d'un côté, l'autre côté doit également être inspecté, même si ses propres mesures semblent encore correctes.

Sélectionner ou spécifier un élément sans se perdre dans les formulations

Si vous devez choisir ou spécifier un commutateur à bague collectrice pour un projet, le plus sûr est d'oublier un instant l'étiquette et de noter deux éléments distincts.

Commencez par spécifier tous les circuits qui doivent traverser l'interface rotative. Pour chacun d'entre eux, notez la plage de tension, le courant, le type de forme d'onde, la fréquence ou le débit de données, les besoins en matière d'isolation et toute contrainte particulière en matière de blindage ou de bruit. Alimentation d'un enroulement de moteur, Ethernet, signaux de résolveur, lignes de thermocouples, excitation CC, détection analogique de bas niveau : chacun de ces éléments nécessite un traitement différent en cuivre et en carbone.

Deuxièmement, précisez ce que l'interface doit réellement faire à ces circuits. Certains circuits ont simplement besoin d'une continuité de cheminement. D'autres doivent être commutés ou redressés de manière très contrôlée, synchronisés avec l'angle du rotor ou la position du champ magnétique. C'est dans ce deuxième groupe que le comportement du commutateur apparaît de manière intentionnelle, et non par accident.

Une fois que vous aurez remis cette description à un fournisseur, celui-ci vous proposera généralement l'une des trois solutions suivantes. Il pourra résoudre le problème à l'aide d'une bague collectrice standard associée à des composants électroniques externes, sans aucun commutateur mécanique. Il pourra également résoudre le problème à l'aide d'une machine à courant continu commutée classique, qui ne nécessite aucun circuit rotatif supplémentaire. Enfin, il pourra vous proposer l'ensemble hybride “ bague collectrice-commutateur ” que vous demandiez, qui intègre les deux comportements dans une seule unité mécanique.

La dernière option apparaît généralement lorsque le nombre d'arbres, l'espace disponible ou la complexité mécanique excluent la possibilité d'utiliser des interfaces séparées.

Bref résumé

Alors, qu'est-ce qu'un commutateur à bague collectrice, au juste ? Il ne s'agit pas d'une troisième catégorie mystérieuse de matériel. Il s'agit soit d'un nom générique désignant tout connecteur rotatif de type à balais, soit, de manière plus utile, d'un ensemble hybride qui fournit à la fois des connexions continues de type bague collectrice et une commutation sur la même structure rotative.

Les bagues collectrices transfèrent l'énergie et les informations à travers une limite rotative sans en modifier la forme. Les commutateurs remodèlent intentionnellement le courant à l'aide de cuivre segmenté et d'un contact synchronisé. Une bague collectrice commutatrice est simplement le point où ces deux besoins se rencontrent dans la même machine, et où le concepteur décide de les résoudre à l'aide d'un seul ensemble rotatif au lieu de deux.

La terminologie peut varier, mais si vous gardez un œil sur ce que voit le circuit externe, l'image reste stable.
