Le mauvais point du commutateur du moteur de démarrage : Ce que cela signifie vraiment pour votre entreprise

Lorsque les gens se plaignent d'une “commutateur du démarreur mauvais point”, Il est rare qu'il s'agisse d'un seul défaut. Il s'agit parfois d'un groupe de barres brûlées. Parfois, il s'agit d'un méplat dû à l'usure mécanique. Parfois un segment surélevé qui mange les brosses. Même phrase symptomatique, risque et coût très différents.

Cet article s'intéresse à cet aspect : reconnaissance des schémas, causes sur lesquelles vous pouvez agir et ce qu'il faut demander à votre fournisseur de collecteurs.

1. Ce que les gens considèrent généralement comme un “mauvais point”

Sur le terrain ou à l'atelier, un “mauvais point sur le collecteur” signifie généralement l'une des choses suivantes :

• Sans manivelle intermittenteLe moteur ne démarre pas : appuyez sur la clé, rien. Tourner à nouveau la clé, le moteur démarre normalement. Le test au banc montre une bande morte de rotation.
• Le démarreur s'arrête sur le même arcLe démarreur fonctionne jusqu'à ce qu'il se pose sur une section particulière, puis il s'arrête.
• Cicatrice visible sur une partie du collecteur :
  • décoloration profonde / cuivre bleu sur plusieurs barres adjacentes
  • barres piquées ou érodées sous une piste de brossage
  • barres plus usées d'un côté, presque “facettées”
• Bruit élevé et arcs électriques uniquement lorsque les brosses passent un certain secteur.

La plupart des OEM et des manuels de dépannage établissent un lien entre ces motifs et les éléments suivants des problèmes électriques ou mécaniques localisésLes problèmes de surchauffe, de joints à haute résistance, de défauts d'enroulement ou de collecteurs mal arrondis qui créent des “barres hautes” et des arcs électriques excessifs.

2. Les quatre principales façons de créer un point faible dans le collecteur

Vous n'avez pas besoin d'une longue section théorique, mais seulement de l'essentiel.

2.1 Défaut électrique local sur un ou deux segments

Signes typiques :

• Une barre (ou un groupe serré) est sombre, rugueux ou brûlé, tandis que d'autres semblent encore raisonnables.
• Le film Brush refuse de s'appuyer sur cette barre.
• Les tests de résistance entre les barres révèlent une valeur étrange, ou la connexion entre les barres et la bobine semble suspecte.

Les connexions à haute résistance entre l'enroulement et la barre du collecteur sont des exemples classiques. Le joint s'échauffe, la barre en dessous s'échauffe et, avec le temps, vous obtenez une brûlure qui peut évoluer vers un point plat.

Les courts-circuits d'enroulement ou les fils ouverts du collecteur peuvent se manifester comme suit marques de brûlures répétées à quelques mesures d'intervalle, lié au pas de la bobine.

2.2 Surchauffe au niveau du système

Le mauvais point n'est pas vraiment “local” ici ; il se manifeste simplement aux endroits où la densité de courant est la plus élevée.

Scénario type :

• Le conducteur maintient le démarreur en position “start” trop longtemps lors de démarrages difficiles.
• Le moteur est bloqué / très rigide, de sorte que le démarreur tourne à peine.
• Quelqu'un utilise le démarreur pour faire avancer le véhicule par ses propres moyens.

Dans ces conditions, le courant augmente, la vitesse diminue et la surface du collecteur surchauffe. De nombreux rapports de panne font état de décoloration brune/bleue sur la surface du collecteur, brûlure des enroulements polaires et décoloration thermique des armatures. lorsque les starters sont maltraités de cette manière.

Un arc particulier peut toujours avoir l'air pire : là où le chargement des brosses et le refroidissement sont les plus faibles. C'est alors le “mauvais point” que tout le monde blâme.

2.3 Questions relatives aux brosses et à la commutation

Dans ce cas, la cause première n'est pas le cuivre du collecteur lui-même :

• mauvaise qualité de brosse (trop dure, trop molle, mauvaise résistivité)
• force du ressort du balai incorrecte
• le plan neutre n'est pas réglé correctement
• force interpolaire réduite dans les grandes machines à courant continu

Ces produits :

• alternance de barres claires et foncées (marquage des barres de fente)
• bords de fuite gravés de certaines barres
• répéter les marques de brûlure tous les quelques segments sous le même chemin de brosse

Du point de vue de l'atelier, cependant, c'est juste : il y a une zone désagréable ; le reste semble correct.

2.4 Géométrie mécanique : hors rond ou désaligné

Si le collecteur n'est pas vraiment rond ou si l'induit est déformé :

• certains bars deviennent “barre fixe”
• les brosses les frappent à coups de marteau, ce qui entraîne l'écaillage et la formation de piqûres
• l'arc électrique se développe à ces endroits, ce qui accélère l'usure locale

Les notes techniques des sociétés d'entretien des moteurs à courant continu avertissent que des collecteurs mal arrondis et un mauvais équilibrage peuvent casser les balais, surcharger les ressorts des balais et provoquer des arcs électriques excessifs dans des zones isolées.

De nombreux manuels des équipementiers indiquent un faux-rond maximal du collecteur de l'ordre de 0,4 mm pour les démarreurs de véhicules légers ; au-delà, le resurfaçage ou le remplacement est généralement spécifié.

3. Symptôme sur le terrain → mauvaise configuration des taches → cause probable

Voici une manière compacte de classer ce que vous voyez sur le banc.

Vous savez déjà comment faire un strip-tease et un test ; il s'agit simplement d'un outil de tri.

Les sources de ces modèles comprennent les bulletins techniques sur l'usure des collecteurs, les marques de brûlure et le marquage des barres de fente, publiés par les spécialistes de l'entretien des moteurs et les fabricants de balais.

4. Vérifications rapides en cas de suspicion d'un mauvais point du collecteur du moteur du démarreur

Vous n'avez pas toujours le temps de procéder à un démontage complet en laboratoire. Dans le cadre d'une activité B2B, il est important de pouvoir traiter rapidement les retours de garantie.

Voici une procédure très simple, avec des outils standard :

1. Indexer l'armature
   • Marquer 0°, 90°, 180°, 270° sur l'arbre ou le moyeu du collecteur.
   • Enregistrez les symptômes à chaque indice sur le banc d'essai (consommation de courant, vitesse à vide, bruit).
   • Un véritable “mauvais point” s'aligne généralement sur une position de l'index à chaque fois.
2. Visuel sous grossissement
   • Utilisez une loupe ou un microscope simple.
   • Vérifier la présence de barres soulevées, de microfissures, d'une érosion locale du cuivre, de changements de couleur du film.
3. Tests de barre à barre
   • Utilisez des mesures de résistance de barre à barre ou une méthode d'essai à la volée, en fonction de votre installation. Les guides pour les tests d'armature recommandent généralement une comparaison de résistance à 180°, en tournant et en enregistrant chaque lecture.
   • Tout saut significatif à la position “mauvais” indique un problème de bobine ou de connexion plutôt qu'une usure mécanique pure.
4. Vérification du faux-rond
   • Placez le collecteur sur des centres ; utilisez un comparateur autour de la surface en cuivre.
   • Comparez avec les limites de service des équipementiers (souvent de l'ordre de quelques dixièmes de millimètre).
5. Alignement des pistes de brossage
   • Réassembler sans serrer. Confirmez que les pistes des brosses reposent bien sur le collecteur, qu'elles ne sont pas de travers ou qu'elles ne reposent pas sur les bords.

Cela ne remplace pas une analyse complète des défaillances, mais cela vous permettra de savoir rapidement si vous êtes en présence d'un problème :

• un problème de fabrication du collecteur / de l'induit
• un problème de brossage ou d'assemblage dans votre propre processus
• ou abus / problèmes de système au niveau du véhicule

5. Réparer, retourner ou mettre au rebut ? Une logique de décision simple

Tous les collecteurs présentant un point faible ne méritent pas un nouvel induit. Mais certains le méritent absolument.

Pensez-y en trois temps :

5.1 Cas “nettoyer et surveiller

Approprié quand :

• l'usure du cuivre est faible
• aucune barre n'est desserrée
• les tests d'isolation et les lectures de barre à barre sont stables
• les brûlures sont légères et limitées

Action typique :

• écumer légèrement ou polir avec un abrasif approprié (non conducteur),
• nettoyage minutieux des fentes et dépoussiérage,
• des brosses neuves d'une qualité et d'une force de ressort correctes.

Cette méthode est surtout utilisée pour les équipements internes ou les pièces de rechange à faible risque pour lesquelles vous contrôlez la réinstallation et le suivi.

5.2 Cas de “retournement et de sous-cotation”.

Approprié quand :

• le collecteur n'est pas rond mais le diamètre est encore supérieur au minimum
• Le bad spot est plus une question de géométrie que de brûlure localisée.
• vous avez la possibilité d'effectuer un tournage concentrique et un détalonnage au mica

Actions :

• usiner le collecteur en respectant le diamètre correct
• découper le mica à la profondeur spécifiée et nettoyer les bords
• mettre en place des brosses neuves, puis effectuer un court essai contrôlé pour créer un film stable.

C'est la réponse habituelle pour de nombreuses machines industrielles à courant continu et elle peut être valable pour certaines tailles de démarreurs lorsque l'analyse de rentabilité justifie le temps d'usinage. De nombreuses notes de service indiquent qu'un resurfaçage est nécessaire lorsque les bords de fuite présentent des motifs de gravure ou de brûlure dus au marquage des barres de fente.

5.3 Cas de “mise au rebut et d'apprentissage

Remplacez l'induit (ou le démarreur entier) lorsque vous le voyez :

• barres de collecteur soulevées ou fissurées
• brûlures graves sur plusieurs barres avec dommages de l'émail sur les enroulements
• des défaillances répétées avec une géométrie de point faible identique dans un lot
• diamètre du collecteur inférieur à la limite OEM

Les bulletins techniques sur les démarreurs surchargés thermiquement montrent exactement cela : enroulements polaires brûlés, collecteurs décolorés et émail endommagé. À ce stade, la réparation est le plus souvent prohibitive et peu fiable.

L'essentiel est de documenter ces décisions. Sur quelques centaines d'unités, des schémas émergent, qu'un simple démontage ne permet pas de mettre en évidence.

6. Des choix de conception et d'approvisionnement qui réduisent les mauvaises taches

C'est là qu'un acheteur B2B ou une équipe d'ingénieurs peut réellement faire bouger les choses.

6.1 Conception du cuivre et du collecteur

Quelques leviers de conception qui comptent :

• Qualité et dureté du cuivre Le cuivre argentique ou les alliages similaires peuvent supporter une densité de courant plus élevée, mais nécessitent une fabrication cohérente afin d'éviter les joints à haute résistance.
• Géométrie des barres et nombre de segments Plus il y a de barres, plus la tension par segment est faible, ce qui facilite la commutation, mais la disposition et le pas de la bobine doivent toujours éviter les brûlures récurrentes à quelques barres d'intervalle.
• Système de mica et contre-dépouille La profondeur et le profil du contre-dépouillement influencent l'usure des arêtes de brosse et le contrôle de l'arc.

Lorsque vous envoyez des appels d'offres ou des dessins, assurez-vous que les fournisseurs de collecteurs les reçoivent :

• OD, ID, hauteur totale, hauteur de cuivre
• le nombre et le type de barres (crochet, élévateur, etc.)
• système d'isolation et performance diélectrique requise
• le faux-rond et l'écart de barre à barre autorisés

De nombreux fabricants de composants de moteurs demandent spécifiquement ces points de données comme un minimum pour établir un devis correct.

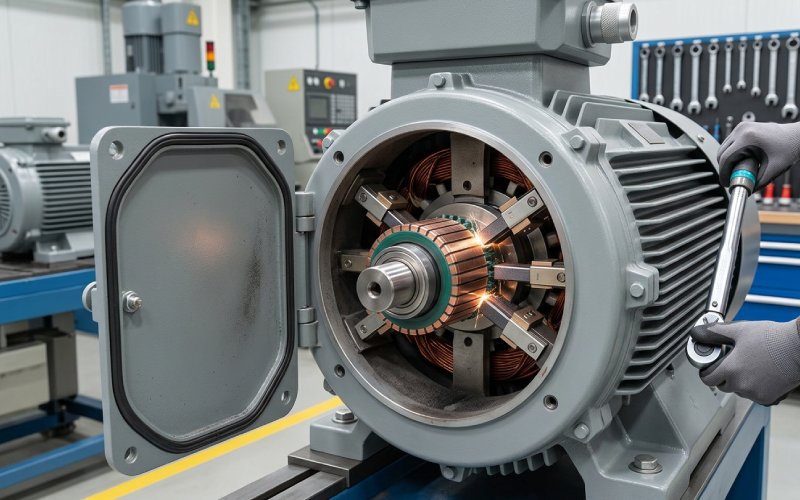

6.2 Appariement des balais et des collecteurs

Le mauvais état du collecteur n'est souvent que le symptôme visible d'un mauvais fonctionnement. décalage entre le balai et le collecteur:

• une résistivité ou une qualité incorrecte entraîne la formation d'un film instable
• l'inadéquation des dimensions fait que la brosse présente un talon ou une pointe de pied plus important que l'autre barre
• une force de ressort insuffisante provoque un contact intermittent et un arc électrique local

Les notes de maintenance sur les moteurs à courant continu établissent un lien entre les piqûres, les brûlures et le filetage des collecteurs et le choix incorrect des balais et de la tension des ressorts.

Ainsi, dans vos spécifications d'approvisionnement, traitez balai + collecteur + support comme un système, et non comme des postes distincts que les achats peuvent échanger de manière indépendante.

6.3 Construire le contrôle dans sa propre ligne

Même si vous achetez des démarreurs complets, certaines de ces règles s'appliquent encore lors de l'inspection à l'arrivée :

• Vérifier écoulement sur des échantillons de départ de chaque lot.
• Moniteur longueur de la brosse et force du ressort par rapport aux spécifications.
• Contrôler position neutre ou l'alignement du porte-balai sur un petit échantillon.

Vous détecterez de nombreux risques avant qu'ils ne se transforment en retours sur le terrain.

7. Analyse de la garantie : l'utilisation des points noirs comme raccourci diagnostique

Pour les exploitants de parcs de véhicules et les reconstructeurs, un “mauvais point du collecteur du démarreur” est parfois l'outil de diagnostic le moins cher que vous puissiez avoir.

Mettre en place un processus simple :

1. Prendre des photos en haute résolution de chaque commutateur retourné, toujours sous les mêmes angles.
2. Étiquette avec données de constructionLes données sont les suivantes : fournisseur, lot, date de fabrication, lot de brosses, application.
3. Classer le type de mauvais pointLes caractéristiques sont les suivantes : barre locale, schéma lié à la fente, surchauffe globale, barre haute mécanique.
4. Tracé en fonction du modèle et de l'utilisation du moteur: livraison urbaine, tout-terrain, stop-start, etc.

Au bout d'un certain temps, il devient difficile d'ignorer les modèles :

• Une plate-forme de moteur provoque une décoloration globale constante ? Il s'agit d'un problème de système (manivelle longue, alimentation en carburant).
• Un fournisseur de collecteurs présente des barres élevées de façon répétée après un faible kilométrage ? Problème de fabrication / de conception.
• Des échecs groupés après votre propre changement de brosse ? C'est la faute de votre processus ou de votre source d'approvisionnement.

Vous n'avez pas besoin d'analyses complexes ; une feuille de calcul et quelques photos par unité peuvent suffire.
