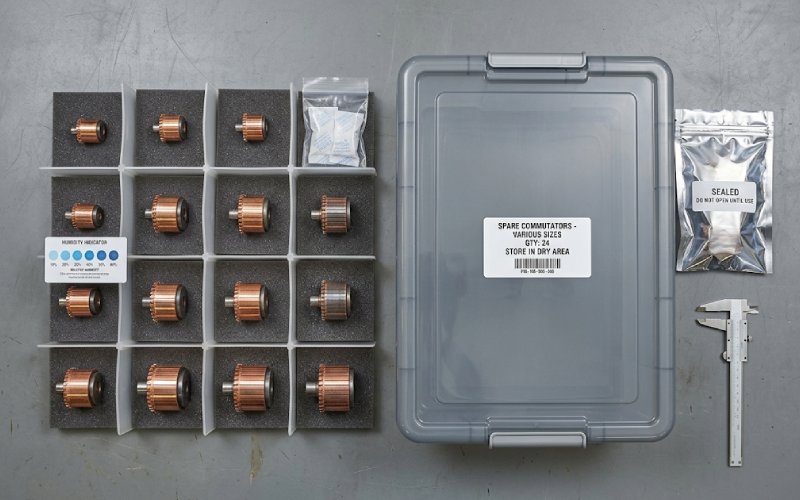

Réparation et entretien des collecteurs des grandes entreprises industrielles : 7 compétences essentielles du technicien, tolérances et contrôles de dépannage

Lorsqu'un grand commutateur industriel commence à produire des étincelles, à cliqueter, à traîner le cuivre ou à brûler les arêtes des barres, la réparation est rarement un simple travail de surface.

Trop d'échecs sont traités à l'envers. Le cuivre a l'air mauvais, donc le cuivre est coupé. Puis la machine est remise en service avec la même force de ressort faible, le même désalignement du support, la même erreur de neutralité, le même chemin de contamination. Une surface plus propre. Même machine. Même problème, juste retardé.

C'est pourquoi la réparation des grands collecteurs industriels est moins une opération qu'une gamme de techniciens. Mesures. Isolation des défauts. Installation de l'engrenage à balais. Usinage contrôlé. Test électrique. Discipline de redémarrage. Si vous manquez l'un de ces éléments, le travail peut encore sembler terminé. Mais il ne le sera pas pour longtemps.

Principales caractéristiques du service de collecteurs industriels

Avant d'entrer dans les détails, voici les contrôles sur le terrain qui déterminent généralement la durabilité d'une réparation :

• Lisez le schéma d'usure avant de toucher la surface.
• Mesurez le faux-rond à partir des tourillons, et non de la face du collecteur, à l'œil nu.
• Vérifiez que les barres ne sont pas desserrées, soulevées ou instables avant l'usinage.
• Vérifier le jeu, la distance et l'espacement des porte-balais, ainsi que la libre course des balais.
• Mesurez la pression des ressorts sur tous les supports et corrigez l'écart, pas seulement les plus faibles.
• Traiter la profondeur du contre-dépouillement, l'état du mica et le chanfrein des bords comme faisant partie de la réparation, et non du nettoyage.
• Les tests électriques permettent de confirmer si le défaut est d'origine mécanique, magnétique ou les deux à la fois.
• Les brosses neuves doivent être mises en place dans des conditions contrôlées avant d'être utilisées à pleine charge.

Quelques objectifs de travail communs reviennent régulièrement dans la pratique des magasins :

Il ne s'agit pas de limites universelles. Les valeurs spécifiques à la machine continuent de prévaloir. Il s'agit néanmoins de bons filtres. Suffisamment bons pour arrêter rapidement les mauvaises hypothèses.

Pourquoi les réparations de grands collecteurs industriels échouent-elles après un service “réussi” ?

En bref : le défaut visible est réparé, le défaut du système reste.

Une surface mal marquée peut provenir de plusieurs chaînes de défaillance différentes :

• pression faible ou inégale de la brosse
• géométrie du support qui semble acceptable jusqu'à ce que la charge apparaisse
• fonctionnement irrégulier
• forte teneur en mica ou mauvaise finition des contre-dépouilles
• contamination dans le chemin de contact
• mauvais partage du courant entre les balais
• problèmes de champ, d'interpôle ou de position neutre

C'est la première compétence requise. Pas l'usinage. Pas le nettoyage. Lire correctement le modèle avant que la machine ne se mette à deviner.

La surface du collecteur est une preuve. La face du balai est également une preuve. Si ces deux histoires ne concordent pas, il faut s'arrêter là et régler d'abord le problème.

1. Comment lire les schémas d'usure du collecteur et le film de surface ?

Un technicien travaillant sur des collecteurs de grande taille a besoin d'une reconnaissance des formes qui aille au-delà de la “bonne couleur” et de la “mauvaise couleur”.”

L'aspect de la surface a de l'importance, mais pas dans la manière dont les gens l'utilisent paresseusement. Une piste sombre et régulière peut être stable. Un collecteur brillant peut être instable. La pellicule inégale, la détérioration du bord de fuite, les marques de rail sur les côtés des brosses, les brûlures locales sur le bord des barres, les rainures, les marques de fente, les marques de frottement, le frottement du cuivre et les coins de brosse cassés en disent plus long que la couleur générale ne pourra jamais le faire.

Quelques exemples :

• Brûlage localisé des bords indique souvent une instabilité de la commutation, une mauvaise assise du balai, une mauvaise position du porte-balai ou un partage inégal du courant.
• Rainurage peut indiquer une contamination, des débris abrasifs, un mauvais ajustement de la brosse ou des particules dures se déplaçant sur la trajectoire de contact.
• Marques de bavardage apportent souvent des problèmes mécaniques dans le cadre : faux-rond, barres hautes, mica élevé, force de ressort instable, supports lâches.
• Traînée de cuivre ou cuivre étalé devrait vous faire penser à une surchauffe, à un film de mauvaise qualité, à un arc électrique important ou à une surface qui a été coupée mais pas finie pour les conditions de service réelles.

L'important est le suivant : ne pas classer la marque et s'arrêter ensuite. Classez-la. Associez-la à une trajectoire d'échec. Puis testez ce chemin.

C'est le travail.

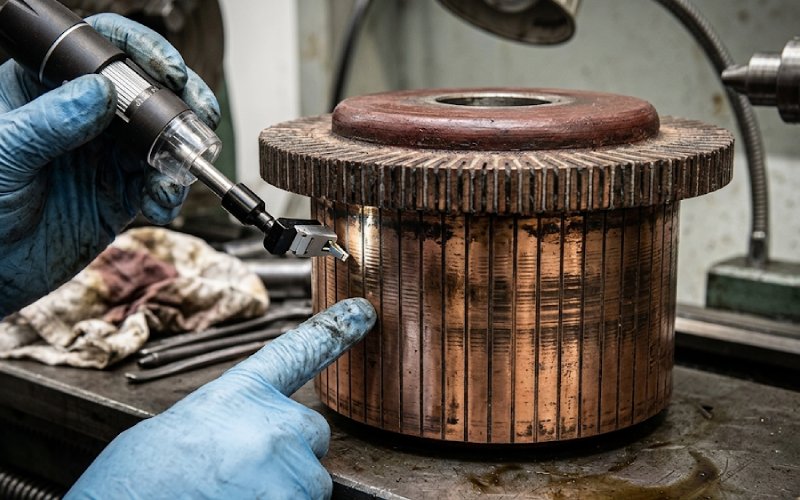

2. Mesure mécanique et contrôle du faux-rond du collecteur

Les grands collecteurs industriels ne pardonnent pas le jugement visuel. Ils ne pardonnent surtout pas un jugement visuel lorsque le technicien a déjà décidé de ce qu'il veut trouver.

Le faux-rond doit être mesuré correctement. Indiquer à partir des tourillons. Vérifier la relation entre l'arbre et le collecteur. Confirmer si le problème provient de l'excentricité du collecteur, d'un problème d'arbre, de l'état des roulements ou d'une combinaison des deux. Regarder la surface en tournant lentement n'apporte pas grand-chose.

C'est là que commencent de nombreuses réparations déficientes. Le collecteur est écrémé parce qu'il semble irrégulier. Personne ne vérifie si la géométrie de la base est stable. Personne ne vérifie si le paquet de barres est bien fixé. Personne ne vérifie si une barre surélevée est réellement desserrée. La réparation devient cosmétique.

Un technicien chargé de l'entretien des grands collecteurs industriels doit être à l'aise avec les éléments suivants

• indication de numérotation à partir des journaux
• vérification du comportement radial et axial séparément
• l'identification du mouvement des barres par rapport au mouvement général de l'arrondi
• vérification de l'absence de barres desserrées ou soulevées avant l'usinage
• distinguer un défaut de surface d'un défaut de structure

Les barres mal fixées méritent une attention particulière. Si une barre est instable, l'usinage de la surface peut rendre la piste plus propre pendant une courte période, puis la faire échouer à nouveau une fois que la charge et la chaleur reviennent. Le paquet de barres doit être mécaniquement fiable avant que la correction de la surface n'ait un quelconque effet.

3. Réglage du porte-balai, vérification du jeu et de la pression des ressorts

Un nombre surprenant de “problèmes de collecteur” sont des problèmes de porte-balais qui n'ont pas été mesurés.

L'écartement des supports est important. L'alignement des supports est important. L'espacement égal est important. La liberté de la brosse à l'intérieur de la boîte est importante. Un balai qui colle, bascule, se coince ou traîne à l'intérieur du porte-balai ne peut pas maintenir un schéma de contact stable, même si la surface du collecteur est presque parfaite.

Cette zone sépare les changeurs de pièces des techniciens.

Les contrôles de base sont simples :

• vérifier la distance du support par rapport au collecteur
• vérifier que la face du support est d'équerre par rapport à la trajectoire de la surface
• vérifier que les shunts à brosse n'interfèrent pas avec le mouvement
• vérifier que le dégagement latéral des brosses est contrôlé et non négligé
• vérifier que tous les balais se déplacent librement sous l'effet de la force du ressort
• vérifier la pression du ressort sur l'ensemble du jeu, et non pas une poche à la fois

La pression du ressort mérite son propre paragraphe, car c'est là que se cachent de nombreuses défaillances répétées. Une pression faible est mauvaise. Une pression inégale est parfois pire. Un ou deux supports faibles peuvent créer un schéma qui est imputé à l'ensemble de la machine. Ensuite, l'ensemble des brosses est remplacé, le schéma change légèrement et la cause réelle reste en service.

Un technicien compétent mesure chaque support. Enregistre l'écart. corrige le système.

Pas très glamour. Très coûteux lorsqu'il n'est pas pris en compte.

4. Usinage du collecteur, contre-dépouille et contrôle du chanfrein des arêtes

Le retournement d'un collecteur n'est pas la réparation. C'est une partie de la réparation. Parfois une petite partie.

L'objectif n'est pas de produire la plus belle surface de cuivre de l'atelier. L'objectif est de restaurer un chemin de contact stable avec un minimum d'enlèvement de matière et sans introduire de nouveaux défauts dans le processus.

Cela signifie que le technicien doit faire preuve de jugement dans cinq domaines :

Discipline d'enlèvement des matériaux

Ne couper que ce qui est nécessaire pour rétablir la géométrie et enlever la couche endommagée. Les grands collecteurs ne bénéficient pas d'un enlèvement de matière occasionnel. Chaque coupe inutile réduit la durée de vie future et limite les options de réparation ultérieures.

Jugement de l'état de surface

Une surface trop rugueuse peut déchirer les brosses lors du démarrage. Une surface trop brillante peut retarder le développement du film. La bonne finition n'est pas un critère de beauté. Il s'agit d'une décision liée aux conditions de service.

Qualité de la sous-cotation

La profondeur du contre-dépouillement est souvent égale à 1 à 1,5 fois la largeur de la fente. Il s'agit d'un guide commun, pas d'une règle sacrée. Ce qui importe, c'est que le mica soit suffisamment en dessous de la surface du cuivre pour éviter les interférences mécaniques, tandis que la fente reste propre et stable.

Enlèvement des ailettes de mica

Si la contre-dépouille laisse des ailettes, des bords irréguliers ou des débris, le travail n'est pas terminé. Les ailettes se briseront. Ou bien elles abraseront le sentier de débroussaillage. Aucune de ces deux solutions n'est intéressante.

Chanfrein du bord de la barre

Les bords tranchants du cuivre s'écaillent et dérangent les brosses. Le bord doit être légèrement cassé. Ne pas s'arrondir par paresse. Il ne doit pas rester tranchant par précipitation.

C'est l'occasion de dire ce que les personnes expérimentées savent déjà mais ignorent encore dans les travaux urgents : un mauvais dégagement peut ruiner un bon écrémage. Une arête vive peut ruiner une bonne brosse. Une fente sale peut ruiner les deux.

5. Essais électriques confirmant un défaut du collecteur

Un collecteur industriel de grande taille peut présenter un symptôme mécanique qui part d'une cause électrique. C'est pourquoi les bons techniciens ne s'arrêtent pas à la surface.

Le minimum attendu est une séquence de tests qui puisse répondre à ces questions :

• L'isolation par rapport à la terre est-elle bonne ?
• Les lectures d'une barre à l'autre sont-elles uniformes sur toute la circonférence ?
• Y a-t-il des signes de court-circuit ou d'ouverture des éléments ?
• Les circuits de champ et d'interpôle se comportent-ils correctement ?
• La polarité est-elle vérifiée ?
• La position du balai par rapport au point mort est-elle effectivement correcte dans les conditions de service ?

Le travail de barre à barre est particulièrement utile lorsqu'il est traité comme un modèle, et non comme une lecture unique. Une lecture étrange a de l'importance. Une tendance séquentielle a plus d'importance. Sur les grosses machines, il ne s'agit pas de prouver qu'une barre est “mauvaise”. Il s'agit de déterminer si la structure électrique est suffisamment uniforme pour permettre une commutation propre.

C'est également à ce niveau que de nombreuses réparations sont mal classées. La machine produit des étincelles. Les brosses s'usent rapidement. La surface est laide. Tout le monde suppose que le collecteur est à l'origine du problème. C'est parfois le cas. Parfois, le collecteur se trouve juste à l'endroit où l'erreur magnétique devient visible.

Cette distinction est coûteuse.

6. Nettoyage industriel des collecteurs et contrôle de la contamination

Le nettoyage fait partie de la qualité du service, il n'est pas un détail à la fin.

La poussière de carbone, les particules fines de cuivre, le brouillard d'huile, la saleté du processus et les anciens résidus de nettoyage modifient l'interface de contact. Ils créent également les conditions d'un faux diagnostic. Un chemin contaminé peut imiter un problème de surface, un problème de brosse ou une instabilité électrique en fonction de l'endroit où se trouvent les débris et de ce avec quoi ils se mélangent.

Les techniciens qui travaillent sur des collecteurs de grande taille doivent contrôler trois choses :

Production de débris

L'usinage, l'assise, l'empierrage et le nettoyage des contre-dépouilles produisent tous des débris. Prévoyez-les avant de commencer le travail.

Enlèvement des débris

L'aspiration est généralement plus sûre que la projection de contaminants plus profondément dans la machine. Les bobinages, les supports et les systèmes d'isolation ne bénéficient pas du carbone en suspension dans l'air qui se trouve dans les coins.

Traitement de la surface après le nettoyage

Une surface propre peut toujours être mal manipulée. Les chiffons gras, les gants sales, les abrasifs contaminés et les chiffons d'atelier réutilisés laissent tous des traces qui modifient la formation initiale du film.

Cela semble élémentaire jusqu'à ce qu'une machine revienne avec un film instable et que personne ne puisse en expliquer la raison. Tout d'un coup, ce n'est plus une question de base.

7. Remise en service contrôlée après remplacement des balais ou réparation du collecteur

Cette partie est bâclée parce que tout le monde pense que le travail difficile est terminé.

Ce n'est pas fini.

Les brosses neuves doivent être mises en place. Les surfaces réusinées doivent être observées. Les réglages des ressorts doivent être confirmés sous l'effet du mouvement. Le comportement des étincelles doit être observé sur l'ensemble du jeu de brosses, et non pas d'un côté de la machine. La chaleur doit être vérifiée. Le bruit est important. L'odeur est également importante, dans la limite du raisonnable. Les machines se révèlent rapidement si quelqu'un y prête attention.

Une séquence de remise en service appropriée comprend généralement

1. confirmer que la machine est mécaniquement propre et électriquement sûre
2. vérifier une nouvelle fois la configuration du support et la pression du ressort
3. fonctionner d'abord à faible charge ou à charge contrôlée
4. Observer le développement des pistes de brosses et le comportement des étincelles
5. vérification de l'élévation de la température et des points chauds localisés
6. l'augmentation de la charge par étapes au lieu de passer à la charge maximale
7. réinspection du contact de la face du balai après l'opération initiale

L'assise de la brosse n'est pas complète parce que la machine a fonctionné pendant un certain temps. Elle est complète lorsque le contact est suffisamment large et stable pour supporter un chargement normal sans détérioration des bords, ni bruit, ni film instable. En attendant, la réparation est toujours en cours.

Tableau de dépannage pratique pour l'entretien des grands collecteurs industriels

Les compétences des techniciens qui comptent le plus

S'il faut se limiter à une seule liste, c'est celle-ci qu'il faut retenir.

Un technicien chargé de l'entretien des grands collecteurs industriels doit être capable de.. :

• lire les schémas d'usure des surfaces et des brosses sans chercher à expliquer une cause unique
• mesurer le faux-rond, la stabilité de la barre et la vérité mécanique à partir de points de référence corrects
• mettre en place les porte-brosses en veillant à ce que la distance, l'espacement, l'alignement et la liberté de mouvement soient corrects
• mesurer et normaliser la pression des ressorts sur l'ensemble du système de brosses
• usiner le collecteur avec précaution, puis finir la contre-dépouille et les bords correctement
• utiliser des tests électriques pour distinguer les symptômes liés au collecteur des causes liées au bobinage ou au magnétisme
• gérer la contamination avant, pendant et après la réparation
• remettre en service la machine sous charge contrôlée et vérifier que la réparation est effectivement stable

Il s'agit là d'une véritable liste de compétences. Pas un vague “souci du détail”. Pas “aptitude à la mécanique”. Ces expressions sont réservées aux entretiens. Ce travail doit être mesuré.

Le mot de la fin

La maintenance des grands collecteurs industriels est généralement présentée comme un entretien de surface. Ce n'est pas le cas. Il s'agit d'un contrôle du système de contact.

Le cuivre n'est qu'un élément de ce système.

Un technicien qui peut couper du cuivre mais ne peut pas lire les schémas d'usure n'en trouvera pas la cause. Un technicien qui peut lire les motifs mais ne mesure pas la force du support ne verra pas la propagation. Un technicien qui fait les deux, mais qui saute la confirmation électrique, peut encore renvoyer une machine avec le défaut initial intact.

C'est pourquoi les meilleures réparations de collecteurs ont tendance à être presque banales. Pas de drame. Pas de coupes excessives. Pas de marques mystérieuses inexpliquées. Juste une surface stable, un système de brosses stable et un redémarrage qui ne se discute pas.
