Comment fonctionne un commutateur ? Un point de vue pratique
Version courte : un commutateur n'est pas un simple “interrupteur rotatif”. Il s'agit d'une machine à inversion de courant au timing serré qui vit à la limite de l'étincelle, de la chaleur et du bruit à chaque seconde de sa vie.
Table des matières
1. Rapide retour à la réalité : ce que signifie “travailler” en réalité
Vous connaissez déjà la ligne du manuel :
Un collecteur inverse le courant entre le rotor et le circuit externe dans les moteurs et générateurs à courant continu.
C'est très bien. Mais dans un contexte B2B, cela ne suffit pas.
Pour vous, un collecteur ne “fonctionne” que si tous ces éléments restent sous contrôle :
- Le courant s'inverse dans la bonne bobine au bon angle électrique.
- L'ondulation de couple et l'ondulation de tension restent dans les limites de vos spécifications.
- L'usure des balais et du collecteur se situe à l'intérieur de votre fenêtre de maintenance.
- Les interférences électromagnétiques, le bruit et la chaleur n'endommagent pas le système.

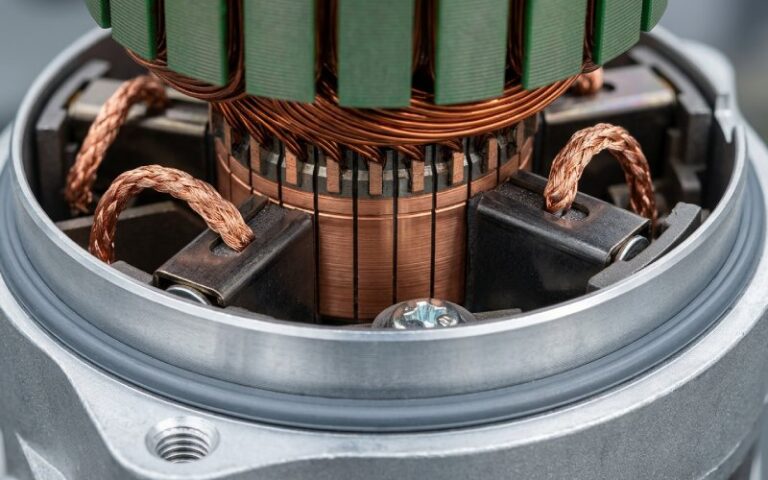

Le cylindre de cuivre avec les barres segmentées, l'isolation et la piste du balai n'est que l'enveloppe matérielle de ce comportement. Un important glossaire sur les moteurs le décrit comme un anneau de cuivre à segments multiples sur un support isolé, convertissant le courant continu du balai en courants alternatifs dans l'armature tournante avec une synchronisation et une polarité précises.
Donc : le “comment” est en fait le comportement de l'interface, et non pas seulement l'aspect d'une coupe transversale.
2. La fenêtre de commutation : quelques millisecondes qui décident de tout
La plupart des articles sur les concurrents s'arrêtent à “le pinceau touche le segment, le courant s'inverse”. Zoomons plus près que cela, mais sans nous noyer dans les mathématiques.
2.1 Empreinte de la brosse et rapprochement des segments
Les vraies brosses ne sont pas minces comme des rasoirs. Un pinceau en carbone typique s'étend sur environ 2-3 segments lorsqu'il se déplace sur la surface du collecteur. Cela signifie que, pendant un court intervalle, il court-circuite électriquement les segments adjacents, liant deux bobines ensemble pendant le transfert du courant.
Dans cette minuscule fenêtre angulaire :
- Le courant d'une bobine doit passer de +I à -I.
- La bobine voisine doit passer de -I à +I.
- La brosse les court-circuite pendant ce temps.
C'est donc le cas :
- Grandes dimensions di/dt dans une petite boucle inductive
- CEM local de l'auto-induction, luttant contre l'inversion
- Chaleur et risque d'étincelles sur les bords d'attaque et de fuite de la brosse
Si le coup de pied inductif et la tension d'alimentation ne sont pas bien équilibrés, vous voyez :
- Arcs bleus prononcés sur les bords du pinceau
- Modèles de combustion barre à barre
- Bourdonnement audible à certaines charges et à certaines vitesses
Le collecteur “fonctionne”, mais il est endommagé pendant qu'il fonctionne.
2.2 Plan de commutation et position du balai
Les schémas pour débutants placent les balais exactement à 90° électrique du champ. Les machines réelles ne sont pas aussi idéales.
- La réaction de l'induit déplace le plan neutre magnétique.
- L'auto-induction se traduit par des décalages de courant même lorsque la géométrie est parfaite.
Le plan de commutation effectif est donc déplacé vers l'avant ou vers l'arrière, et le porte-balai doit suivre ce déplacement (ou le champ doit être corrigé).
Les concepteurs utilisent :
- Interpôles / pôles de commutation pour injecter un champ de compensation dans la zone de commutation, tuant la tension de réactance dans la bobine court-circuitée.
- Enroulements compensateurs dans les faces des pôles pour les moteurs à forte réaction de l'induit, stabilisant la zone neutre sur une large plage de charge.
S'ils sont correctement réglés, la position du balai peut rester fixe en cas de changement de charge, de vitesse et de direction, sans provoquer d'étincelles inacceptables. Si ce n'est pas le cas, votre “fonctionnement” devient “la vitesse d'érosion”.
3. A l'intérieur du matériel : comment les choix de conception influencent le comportement
Les bases de la construction sont communes : des segments de cuivre, isolés les uns des autres et de l'arbre, serrés ensemble comme un cylindre, avec des brosses à ressort appuyant sur la surface.
Mais de petites différences ici changent tout en aval : les pertes, la vie et la qualité de la commutation.
3.1 Principaux leviers de conception du collecteur (tableau récapitulatif)
| Levier de conception | Options typiques | Ce qu'il change vraiment | Conseils pour les cas d'utilisation |
|---|---|---|---|
| Nombre de segments | Des dizaines, voire des centaines de bars | Angle électrique par barre, ondulation du couple / de la tension, temps de commutation par bobine | Plus de segments → couple plus doux et ondulation plus faible, mais tolérances plus étroites et coût plus élevé. (维基百科) |
| Matériau du segment | ETP Cu, alliage Ag-Cu, autres alliages de cuivre | Résistance, dureté, profil d'usure, augmentation de la température | Les alliages plus durs améliorent la durée de vie à grande vitesse mais peuvent être plus durs pour les brosses. |
| Isolation | Mica, résine époxy, plastiques techniques | Température maximale, robustesse mécanique, qualité des contre-dépouilles | L'isolation haute température est importante pour les outils électriques et l'automobile ; les moteurs grand public s'accommodent de variantes moulées moins chères. |
| La construction | Queue d'aronde “rechargeable”, fretté, moulé | Facilité d'entretien, contrôle du faux-rond, structure des coûts | Les grandes machines industrielles à courant continu privilégient les unités rechargeables ; les petits appareils utilisent généralement des unités moulées, non réparables. |
| Diamètre et vitesse de surface | Dimensionné pour le régime et le couple cibles | Vitesse périphérique, contraintes centrifuges, échauffement par frottement | Une vitesse trop élevée de la surface de poussée sans ajustement de la qualité des brosses entraîne une usure rapide et de la poussière. |
| Finition de la surface | Motifs rectifiés, polis, rainurés | Stabilité du film, usure initiale, bruit | Une texture trop lisse peut donner des films instables ; une texture trop rugueuse accélère l'usure des brosses. |
| Matériau de la brosse | Carbone pur, graphite métallique, cuivre | Chute de contact, capacité de densité de courant, lubrification | Densité de courant élevée ou faible tension ? Vous obtiendrez probablement des qualités métal-graphite ou cuivre-graphite. |
| Pression de la brosse | Léger, moyen, lourd (selon les données du fournisseur) | Stabilité du contact par rapport à la perte mécanique et à l'usure | Il existe une fenêtre optimale ; au-dessus de cette fenêtre, vous rectifiez le collecteur, en dessous, vous obtenez un contact intermittent. |
| Combinaison fente / poteau / barre | Slot-per-pole, schémas fractionnaires complexes | Harmoniques, ondulation du couple, commutation EMI | C'est là que la conception du moteur et celle du collecteur se rejoignent vraiment ; on ne peut pas les traiter séparément à des niveaux de puissance plus élevés. |
La plupart des blogs de concurrents ne quittent jamais la première ligne de ce tableau. Pour un acheteur B2B, les rangées inférieures sont exactement celles où se cache le risque de spécification.
4. Moteur vs générateur vs moteur universel : même anneau, travail légèrement différent
Oui, un collecteur dans un moteur à courant continu et dans un générateur à courant continu semble presque identique. Mais le système qui l'entoure modifie son “fonctionnement” dans la pratique.
4.1 Moteur à courant continu
- L'alimentation délivre du courant continu aux balais.
- Le commutateur alimente les bobines de l'induit en courant alternatif contrôlé, en inversant leur polarité à chaque demi-tour par rapport au champ du stator.
- Résultat : le couple reste à peu près dans la même direction, même si chaque conducteur reçoit un courant alternatif dans les coordonnées du rotor.
Votre préoccupation : l'ondulation du couple, la réponse à la vitesse et la durée de vie des balais dans votre cycle d'utilisation réel.
4.2 Générateur de courant continu
- Le couple mécanique fait tourner l'armature.
- Les bobines génèrent du courant alternatif (en coordonnées d'induit) lorsqu'elles coupent le champ.
- Le commutateur recueille ce courant et le transmet aux balais sous forme de courant continu “rectifié”.
Même cuivre, point de vue différent : ici, le collecteur est effectivement un redresseur mécanique, et l'ondulation à sa sortie domine la conception du filtrage et de la régulation en aval.
4.3 Machines universelles et spéciales
Les moteurs universels, les moteurs à induction par répulsion et d'autres conceptions similaires reposent toujours sur des collecteurs, mais les utilisent de manière légèrement différente : beaucoup utilisent le courant alternatif au niveau des balais et laissent les courants induits dans le rotor agir à travers le collecteur.
Il existe même des modèles DC plus récents avec collecteurs mécaniques inversés où le collecteur est stationnaire et le porte-balai tourne, afin de réduire les contraintes et d'améliorer la géométrie à des vitesses plus élevées.
Du point de vue de l'approvisionnement, ces détails sont importants parce qu'ils changent :
- Classe d'isolation requise
- Méthode de connexion des segments (type crochet ou type rainure)
- Battement admissible et stratégie d'équilibrage
5. Comment un collecteur tombe en panne sans faire de bruit tout en continuant à “fonctionner” ?”
De nombreux moteurs atteignent la fin de leur vie non pas parce que les enroulements brûlent, mais parce que le système collecteur-balai franchit lentement une ligne entre la stabilité et l'instabilité.
Quelques signatures courantes observées par les ingénieurs lors du démontage :
- Modèles de combustion barre à barre
- Barres sombres et surchauffées autour de la zone neutre.
- Il s'agit souvent d'un mauvais timing de commutation ou d'une mauvaise qualité de brossage.
- Rainurage et filetage
- Marques en spirale le long de la surface du collecteur, généralement en suivant le grain de la brosse.
- Peut provenir de particules abrasives, d'un mauvais alignement des porte-brosses ou d'une mauvaise dureté des brosses.
- Mica élevé
- L'isolation se détache du cuivre après l'usure, soulevant les brosses à grande vitesse et provoquant des sauts et des étincelles intermittents.
- Traînée de cuivre et bords maculés
- Le cuivre ramolli se déplace dans la contre-dépouille ou à travers les segments, réduisant les écarts et déclenchant des micro-courts-circuits.
- Poussière de carbone excessive
- Indique une inadéquation entre la qualité de la brosse, la pression, l'humidité et la finition de la surface.
- Cette poussière devient alors une voie conductrice dans les interstices, ce qui favorise la formation d'étincelles.
Des travaux de diagnostic récents ont même modélisé la durée de vie des balais à partir de paramètres tels que la résistance de contact, le profil de charge et l'intensité des étincelles, ce qui permet de prévoir l'entretien plutôt que de le deviner.
L'essentiel : un collecteur peut encore “fonctionner” électriquement tout en présentant un risque de fiabilité.
6. Comment fonctionne un collecteur du point de vue de la source, et pas seulement du point de vue électrique ?
Si vous achetez des collecteurs ou des moteurs complets, “comment ça marche” se traduit par une série de questions que vous pouvez poser aux fournisseurs.
Quelques objectifs pratiques :
6.1 Cycle d'utilisation et chargement des segments
- Qu'est-ce que la densité de courant dans la zone de contact du balai en période de pointe ?
- Combien de démarrages/arrêts par heure sont prises en compte lors de la conception ?
- Le collecteur est-il dimensionné pour un service continu, un service intermittent ou quelque chose entre les deux ?
Les données du marché montrent que les collecteurs servent à tout, des appareils ménagers aux outils électriques en passant par les systèmes automobiles, avec des profils de charge très différents.
6.2 Système balai-commutateur, pas de pièces isolées
Demandez aux fournisseurs :
- Qui qualité de la brosse le collecteur est-il qualifié de ?
- À quel moment pression des brosses la commutation a-t-elle été testée ?
- Quelle est la durée recommandée pour l'obtention d'un permis de conduire ? finition de la surface après l'usinage et après le rodage ?
Si ces réponses sont vagues, vous n'achetez pas vraiment un système contrôlé ; vous achetez des anneaux de cuivre en espérant qu'ils se comportent bien.
6.3 Conformité et attentes des entreprises
Un rapport de la plate-forme B2B souligne que les collecteurs sont un élément important de la vie de l'entreprise. la catégorie des accessoires automobiles à forte croissance et à forte concurrence, Le marché de l'isolation thermique est en pleine expansion et est fortement influencé par la demande de réparation et de remplacement. La précision des dimensions et l'intégrité de l'isolation sont des points problématiques récurrents dans les commentaires des acheteurs.
Ainsi, un collecteur “fonctionne” commercialement si :
- Les dimensions se situent à l'intérieur de tolérances serrées sur le diamètre extérieur, le diamètre intérieur et l'espacement des barres.
- Les écarts d'isolation sont constants et survivent à l'expédition.
- Les documents relatifs aux systèmes et matériaux d'isolation appuient les agréments de sécurité de l'équipementier, le cas échéant.
Pour les fournisseurs orientés vers l'exportation sur des plateformes comme Alibaba.com, c'est à ce niveau que la différenciation se produit réellement.
7. Courte visite pratique : trajectoire du courant lors d'un événement de commutation
Pas pour l'éducation de base, juste pour aligner le vocabulaire. Imaginez un simple moteur à courant continu brossé.
- Avant la commutation
- Le pinceau A touche le segment 1 ; le pinceau B touche le segment 3.
- La bobine située entre les segments 1 et 3 transporte un courant positif, produisant un couple dans une direction définie.
- Le pinceau chevauche le segment suivant
- Lorsque le rotor tourne, le balai A touche maintenant simultanément les segments 1 et 2.
- Les bobines reliées à ces barres sont court-circuitées sous l'empreinte des brosses.
- Inversion du courant à l'intérieur de la bobine court-circuitée
- L'auto-induction résiste au changement ; la résistance interpolaire et la résistance de contact contribuent à le faire passer.
- Si la synchronisation est correcte, le courant dans cette bobine passe par zéro et s'inverse exactement lorsqu'il quitte la zone de commutation.
- Après commutation
- La brosse A n'entre en contact qu'avec le segment 2 ; la même bobine physique transporte maintenant le courant dans la direction opposée par rapport au champ.
La direction du couple reste la même. Sur le plan électrique, l'induit reçoit un courant alternatif ; sur le plan mécanique, le rotor continue d'accélérer dans une direction. C'est toute l'astuce, comprimée en quelques millisecondes.
8. Liste de contrôle pour la spécification des collecteurs ou des moteurs commutés
Lorsque vous rédigez un cahier des charges ou un appel d'offres, il est utile de traduire ces idées en questions concrètes.
Vous pouvez demander à des fournisseurs potentiels :
- Performance électrique
- Limites de tension, de courant et d'ondulation au niveau des balais ?
- La qualité de la commutation a-t-elle été testée à la tension et à la vitesse minimales/maximales ?
- Mécanique
- Vitesse périphérique maximale du collecteur (m/s) et faux-rond autorisé ?
- Type de construction (moulé ou rechargeable) et durée de vie visée en heures ou en cycles ?
- Système de brosses
- Catégorie de brosse recommandée et plage de pression nominale de la brosse ?
- Durée de vie prévue des brosses à l'utilisation nominale, et comment cette durée a-t-elle été validée ?
- Thermique
- Les températures des enroulements et du collecteur ont-elles été testées dans le cas le plus défavorable ?
- Classe et marge du système d'isolation à ces températures ?
- Diagnostic / service
- Limites du niveau d'étincelles acceptable pendant l'inspection ?
- Recommandations en matière de meulage et de contre-dépouille pour la remise à neuf (le cas échéant) ?
Vous demandez toujours “comment ça marche”, mais d'une manière que l'approvisionnement et l'ingénierie peuvent tous deux utiliser.
9. FAQ : comment fonctionne réellement un collecteur dans vos projets
Q1. Un collecteur comportant plus de segments permet-il toujours d'obtenir des performances plus régulières ?
En général, il réduit le couple et l'ondulation de la tension parce que chaque bobine occupe un angle électrique plus petit, de sorte que les changements sont plus progressifs.
Mais plus de segments signifie aussi :
1. Tolérances plus étroites sur chaque barre
2. Connexions d'enroulement plus complexes
3. Risque accru d'accumulation de petits défauts de fabrication
Au-delà d'un certain point, les segments supplémentaires ont un rendement décroissant par rapport à l'amélioration des combinaisons fente/pôle, des interpôles ou de la stratégie de contrôle.
Q2. Pourquoi le même collecteur se comporte-t-il différemment lorsque je change de type de brosse ?
Parce que la résistance de contact et le frottement changent, ce qui affecte directement la commutation :
1. Les balais de carbone à plus haute résistance permettent de renforcer l'inversion du courant lors d'un court-circuit, ce qui améliore la commutation au prix d'une chute de tension supplémentaire.
2. Les brosses en graphite métallique réduisent la chute et permettent une densité de courant plus élevée, mais peuvent augmenter les étincelles si les autres paramètres ne sont pas réajustés.
Le collecteur n'a donc pas changé, mais le système de balais-commutateurs a. Les essais avec le type de brosse prévu ne sont pas négociables.
Q3. Quelle est la cause des arcs bleus que je vois au niveau des brosses ?
Plusieurs effets se superposent :
1. Tension inductive provenant de la bobine court-circuitée lorsque son courant s'inverse en quelques millisecondes.
2. Déplacement du plan neutre magnétique, de sorte que la bobine commute dans une zone de flux résiduel.
3. Parfois, de simples problèmes mécaniques : mauvais état de surface, mauvaise pression de la brosse, contamination.
Les interpôles, les enroulements de compensation, le choix correct des balais et un bon usinage sont les outils habituels pour ramener ces arcs à des niveaux acceptables.
Q4. Comment un collecteur “sait-il” s'il se trouve dans un moteur ou un générateur ?
Ce n'est pas le cas. La physique est symétrique :
1. Dans un moteur, l'énergie électrique est appliquée aux balais et le couple est appliqué à l'arbre.
2. Dans un générateur, vous appliquez un couple à l'arbre et obtenez de l'énergie électrique au niveau des balais.
Dans les deux cas, le collecteur maintient le courant externe à peu près unidirectionnel, en commutant les connexions de la bobine à chaque demi-tour. La conception de l'application qui l'entoure détermine si elle est utilisée comme entraînement ou comme source.
Q5. Pourquoi de nombreux nouveaux modèles abandonnent-ils les collecteurs mécaniques ?
Les collecteurs mécaniques apportent :
1. Contacts glissants et usure
2. Dépoussiérage des brosses et entretien périodique
3. Limites de vitesse dues aux contraintes centrifuges et thermiques
L'électronique peut désormais gérer la commutation de courant dans les machines sans balais à courant continu et à courant alternatif sur une large plage de puissance, sans contacts glissants. Les collecteurs restent donc bien implantés dans les segments sensibles aux coûts et dans les systèmes anciens, mais perdent du terrain là où l'efficacité et la faible maintenance dominent.
Q6. Pour les marchés de la réparation, quel est le moyen le plus rapide de déterminer si un collecteur fonctionne encore en toute sécurité ?
Pour un triage rapide, les techniciens se combinent souvent :
1. Contrôle visuel : couleur des barres, rainurage, état du mica, traînée de cuivre.
2. Observation de l'étincelle sous une charge représentative.
3. Mesures de base : diamètre du collecteur, faux-rond et résistance d'isolement.
Si les étincelles sont importantes, si les barres sont irrégulières ou si le taux de mica est élevé, le collecteur peut fonctionner électriquement mais présente déjà un risque de fiabilité, et il convient d'envisager une rectification/remise à neuf ou un remplacement.
Conclusion
Un collecteur “fonctionne” lorsque la géométrie, les matériaux, le magnétisme et le cycle de fonctionnement sont alignés de manière à ce que l'inversion du courant se produise silencieusement dans un laps de temps très court.
Pour un acheteur ou un concepteur B2B, la compréhension de cette fenêtre - et des leviers qui l'entourent - est ce qui transforme un cylindre de cuivre avec des fentes en un composant contrôlé et prévisible dans votre système d'entraînement.
