Problèmes liés au commutateur d'un moteur à courant continu : symptômes, causes profondes et solutions concrètes

Si votre moteur à courant continu produit des étincelles, perd en couple ou simplement sons Si quelque chose ne va pas, il y a de fortes chances que le commutateur essaie de vous dire quelque chose. Si vous l'ignorez, vous risquez de vous retrouver avec des barres brûlées, des balais abîmés et des temps d'arrêt coûteux ; si vous y prêtez attention dès le début, vous pouvez généralement régler le problème avec un peu de nettoyage, d'ajustement et de planification.

• Dans ce guide, vous apprendrez :
  • À quoi devrait ressembler, sonner et sentir un commutateur en bon état ?
  • Les problèmes les plus courants liés aux commutateurs (et leurs causes)
  • Contrôles simples sur place ou signaux d'alerte “ arrêtez-vous immédiatement et appelez un garage ”
  • Habitudes d'entretien pratiques qui prolongent la durée de vie du commutateur de plusieurs années

1. Ce que fait réellement le commutateur (en termes humains)

Considérez le commutateur comme un “ tableau électrique ” rotatif qui alimente en courant continu les bobines d'induit appropriées au moment opportun. Les balais (généralement en carbone) tournent sur ce cylindre en cuivre, transmettant ou coupant le courant au fur et à mesure que le rotor tourne.

Lorsque tout fonctionne correctement, la surface du commutateur est lisse, uniformément colorée d'une fine pellicule brune/bronze, et les balais tournent silencieusement en émettant seulement un léger sifflement et en produisant un minimum d'étincelles visibles. Les guides modernes sur l'entretien des moteurs à courant continu soulignent systématiquement l'importance de l'état du commutateur et des balais. le facteurs critiques pour la fiabilité.

• Si vous ne devez retenir qu'une seule chose au sujet des commutateurs, retenez ceci :
  • Surface lisse et propre = bon contact et faible chaleur
  • Usure uniforme des brosses = alignement correct et pression des ressorts
  • Petites étincelles régulières = commutation normale
  • Grandes étincelles aléatoires ou odeur de brûlé = s'arrêter et enquêter

2. Différence entre un commutateur sain et un commutateur en mauvais état

Une grande partie du dépannage commence simplement par un examen attentif du commutateur. De nombreux guides de maintenance industrielle décrivent un “ bon ” commutateur comme étant lisse, rond, avec un film uniforme et sans barres saillantes, rainures ou taches brûlées.

Un mauvais produit se trahit souvent bien avant de tomber en panne : vous verrez des stries, des barres sombres, du cuivre traîné entre les segments ou une surface qui semble striée plutôt que lisse et soyeuse.

• “ Vérification rapide ” visuelle/tactile (mise hors tension, verrouillage) :
  • La surface est-elle uniformément brune/bronzée, et non noire et brûlée ?
  • Si vous passez délicatement le bout de votre doigt (main propre) dessus, est-ce que la surface est lisse, sans stries ni creux ?
  • Les fentes entre les barres sont-elles dégagées, sans bavures de cuivre ni poussière de carbone ?
  • Certaines barres semblent-elles plus hautes, plus basses, desserrées ou décalées ?

3. Symptômes courants des problèmes liés au commutateur (et leur signification)

Au lieu d'énumérer les défauts de manière isolée, relions les symptômes que vous observez et entendez réellement aux causes probables. Les sources techniques sur les pannes des moteurs à courant continu indiquent systématiquement que les interactions entre les balais et le commutateur sont la principale source de problèmes, en particulier les arcs électriques et l'usure inégale.

Symptôme → Cause → Ce que vous devez vérifier

• Si vous constatez l'une de ces combinaisons “ alarmantes ”, traitez-les comme urgentes :
  • Étincelles vives et errantes plus forte odeur de brûlé
  • Les pigtails ou les supports de brosse sont visiblement décolorés par la chaleur.
  • Barres qui semblent brûlées ou surélevées par rapport aux barres voisines
  • Les disjoncteurs ou les entraînements se déclenchent fréquemment lors du démarrage/arrêt

Ce sont les signes classiques de commutateur avancé/problèmes de brossage et sont fréquemment cités juste avant des défaillances catastrophiques ou des embrasements généralisés.

4. Les 7 principaux problèmes liés au commutateur des moteurs à courant continu (expliqués simplement)

Les articles modernes sur les moteurs à courant continu traitent tous des “ pannes courantes ”, mais ils mélangent souvent les problèmes électriques, mécaniques et liés au commutateur. Isolons ceux qui concernent spécifiquement le commutateur et décodons-les dans un langage simple.

4.1 Commutateur sale ou contaminé

La poussière, les brouillards d'huile, la poudre de carbone et les contaminants atmosphériques s'accumulent lentement sur les barres de cuivre et dans les fentes. Cette accumulation transforme le commutateur, qui était une surface de contact agréable et contrôlée, en quelque chose qui ressemble davantage à un réseau de résistances aléatoire, favorisant la formation d'arcs électriques et un flux de courant irrégulier.

• Signes typiques de contamination :
  • Film sombre, maculé ou “ boueux ” au lieu d'une couche brune propre et uniforme
  • Carbone emballé dans des fentes sous-coupées entre les barres
  • Les brosses laissent des traces ou des marques irrégulières au lieu de bandes lisses.

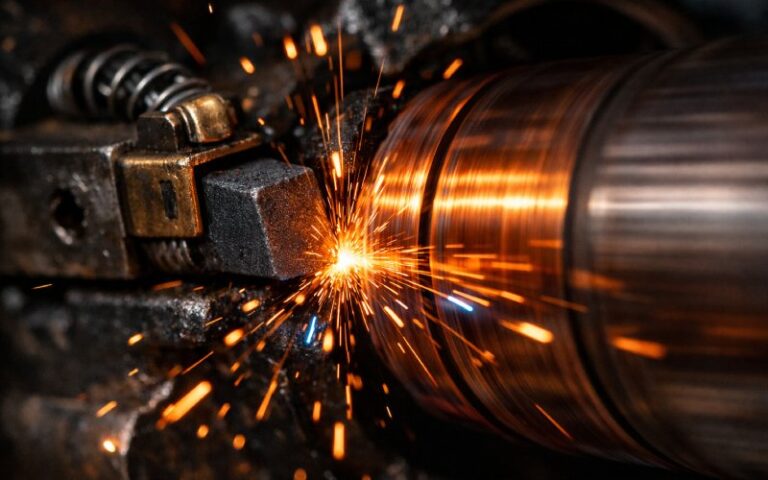

4.2 Étincelles excessives et arcs électriques au niveau des balais

Quelques étincelles sont normales, en particulier sur les moteurs anciens ou soumis à des charges élevées, mais des étincelles vives et sautillantes ainsi que des “ feux d'artifice ” au niveau des balais constituent un avertissement sérieux. Les directives industrielles soulignent à plusieurs reprises que les étincelles excessives sont généralement dues à un mauvais contact des balais ou à un problème au niveau de la surface du commutateur.

• Causes courantes d'étincelles importantes :
  • Brosses trop usées → pression du ressort insuffisante → mauvais contact
  • Ressorts mal réglés, corrodés ou mal assortis entre les pôles
  • Surface rugueuse, rayée ou ovalisée du commutateur
  • Qualité de balai inadaptée à l'application (mauvaise capacité de commutation)
  • Surcharge ou configuration incorrecte du variateur provoquant des pics de courant importants

4.3 Usure inégale, rainures et barres élevées

Lorsque le commutateur s'use de manière inégale, les balais commencent à rebondir. Ces rebonds provoquent davantage d'étincelles, ce qui entraîne une surchauffe locale accrue, qui à son tour aggrave l'usure : un cercle vicieux classique décrit dans la documentation sur l'entretien des commutateurs.

Vous pourriez voir :

• Rainures couper dans le commutateur là où les balais ont mal fonctionné
• Barres fixes (segments individuels légèrement plus hauts que leurs voisins)
• Points faibles lorsque quelqu'un a essayé de “ polir ” à la main avec une technique inadéquate

Ces conditions rendent impossible un contact véritable et harmonieux et doivent généralement être corrigées par un usinage et un contre-dépouille appropriés, et non par un simple nettoyage.

• Indices indiquant que l'usure est structurelle et non seulement esthétique :
  • Les faces des brosses présentent des rainures ou des crêtes correspondantes.
  • Vous pouvez voir ou sentir pas entre les barres
  • Les vibrations du moteur augmentent avec la vitesse, tout comme les étincelles.

4.4 Surchauffe, décoloration et brûlure des barres

Lorsque le commutateur surchauffe de manière répétée, le film devient irrégulier, les barres s'assombrissent ou deviennent bleues/noires, et vous pouvez même voir de petits trous ou des bords fondus. Les ressources techniques établissent un lien entre ce phénomène et des étincelles destructrices, une surcharge ou une qualité de balais inappropriée.

Si les bords des barres sont brûlés ou rayés une fois le film retiré, vous dépassez le stade du “ simple nettoyage ”. À ce stade, ignorer le problème entraîne des segments lâches et des rembobinages complets.

• La surchauffe s'accompagne souvent :
  • Brosser les nattes qui ont changé de couleur (décoloration due à la chaleur)
  • Isolation ou vernis près du commutateur devenant brun ou cassant
  • Déclencher des alarmes ou des pics de courant sous charge

4.5 Segments de commutateur desserrés ou endommagés

Dans les cas graves, les barres peuvent se détacher de la structure de support. Cela représente un risque à la fois mécanique et électrique : mauvais contact, vibrations et risque de rupture physique des segments à grande vitesse.

Les magasins et les organismes de normalisation avertissent que si vous soupçonnez que les barres sont desserrées (mouvement visible, “ cliquetis ” bruyant ou brûlure localisée grave), le moteur doit être immédiatement examiné par un professionnel.

• Faire pas essayez de “ rebondir sur les barres ” vous-même sur un moteur de série :
  • Le risque de dommages supplémentaires ou de déséquilibre est élevé.
  • Vous pouvez facilement masquer un problème thermique ou mécanique sous-jacent grave.

4.6 Problèmes liés aux balais qui détruisent les commutateurs

De nombreux “ problèmes de commutateur ” sont en réalité brosse problèmes cachés. Des articles récents sur les pannes des moteurs à courant continu soulignent des problèmes tels que la mauvaise qualité des balais, le mauvais alignement des supports et la pression inégale des ressorts comme causes directes de l'usure rapide du commutateur et des étincelles.

Les problèmes liés à une mauvaise utilisation de la brosse comprennent :

• Matériau de brosse inadapté à la charge/vitesse → film de mauvaise qualité, arcs électriques importants
• Porte-balais hors position neutre → commutation trop précoce/tardive
• Brosses trop serrées/desserrées dans leurs supports → collage ou vibratoires
• Pression inégale des ressorts → contact irrégulier et surchauffe localisée

• Lorsque vous constatez un problème au niveau du commutateur, posez d'abord la question suivante :
  • Les balais sont-ils de la bonne qualité et de la bonne forme pour ce moteur et cette utilisation ?
  • Les brosses ont-elles toutes la même longueur et sont-elles toutes en contact total et uniforme ?
  • Les porte-balais sont-ils correctement centrés autour de l'axe neutre ?

4.7 Causes électriques à l'origine des dommages au commutateur

Même si le matériel semble parfait, le manière Le moteur entraîné peut finir par détruire le commutateur. Une surcharge, une mauvaise qualité d'alimentation et une configuration incorrecte du variateur à courant continu sont autant de facteurs documentés qui contribuent à la formation excessive d'arcs électriques et à la surchauffe.

Les problèmes incluent :

• Surcharge chronique ou conditions de calage fréquentes
• Ondulation élevée due à des redresseurs ou des variateurs mal configurés
• Séquences de démarrage/arrêt soudaines et répétées avec des pics de courant élevés
• Affaiblissement incorrect du champ ou perte de la protection du champ

Ces problèmes se manifestent souvent d'abord par des symptômes au niveau du système (déclenchements, surchauffe sous charge, câbles chauds) et seulement plus tard par des dommages visibles sur le commutateur.

• Une bonne règle empirique : Si plusieurs moteurs alimentés par la même source d'alimentation présentent des problèmes de commutateur, vérifiez les paramètres d'alimentation et d'entraînement en amont, et pas seulement le cuivre et les balais.

5. Un processus pratique pour résoudre les problèmes liés au commutateur

Se retrouver face à un moteur à courant continu qui fait des étincelles et fonctionne mal peut être décourageant. L'astuce consiste à agir de manière calme et structurée : la sécurité d'abord, puis des vérifications simples, puis un diagnostic plus approfondi.

Le verrouillage/étiquetage est obligatoire pour chaque étape ci-dessous impliquant une inspection physique.

• Étapes à suivre :
  1. Observez pendant la course (à une distance sécuritaire) : bruit, vibrations, étincelles visibles, odeur.
  2. Éteignez l'appareil en toute sécurité et coupez l'alimentation électrique. Attendez la sortie de l'hôpital, le cas échéant.
  3. Vérifier les brosses : longueur, liberté dans les supports, configuration des contacts, pigtails, état des ressorts.
  4. Inspecter le commutateur : lissage de surface, couleur, rainures, barres hautes, décoloration.
  5. Nettoyez soigneusement : Aspirer (ne pas souffler) la poussière, essuyer avec un chiffon non pelucheux ; éviter les abrasifs agressifs.
  6. Vérifier l'alignement : Position du porte-balais par rapport au repère neutre ; recherchez les traces de déviation.
  7. Vérifiez les paramètres de chargement et de conduite : Y a-t-il eu récemment des changements, des surcharges ou des réglages ?
  8. Tester ou faire tester : isolation, bobinage d'induit et champ si les symptômes persistent.

6. Nettoyage et remise en état légère : qu'est-ce qui est raisonnable sur place ?

La plupart des guides professionnels s'accordent sur quelques mesures simples et sûres que vous pouvez prendre chez vous : nettoyage, inspection et réglage de base des balais. Il est préférable de confier les travaux plus invasifs (rotation du commutateur, sous-coupe, remplacement des barres) à un atelier de réparation de moteurs disposant des outils appropriés.

Pour un entretien léger :

• Utilisez un aspirateur et un chiffon sec pour éliminer la poussière et le carbone, et non de l'air comprimé.
• Si vous installez de nouvelles brosses, utilisez la pierre à dresser appropriée ou un abrasif fin conçu à cet effet.
• Assurez-vous que le mica entre les barres est bien en retrait. ci-dessous la surface et exempte de débris
• Après le nettoyage, faites tourner le moteur à faible charge pendant un certain temps afin de rétablir un film protecteur adéquat.

• Évitez ces raccourcis tentants mais néfastes :
  • Ponçage agressif du commutateur avec du papier abrasif grossier
  • Limes à main pour “ corriger ” les segments hauts
  • Mélanger les types ou les qualités de pinceaux parce que “ c'est ce que nous avions en stock ”.”
  • Projeter de la poussière de carbone dans l'air, où elle peut se propager dans d'autres équipements.

7. Habitudes de maintenance préventive qui réduisent considérablement les problèmes liés au commutateur

La différence entre les moteurs qui “ fonctionnent simplement ” pendant des années et ceux qui tombent constamment en panne réside souvent dans un entretien simple, fastidieux et régulier. De nombreux professionnels recommandent des inspections régulières de l'état des balais et du commutateur, ainsi qu'un nettoyage périodique et des tests de base.

Bonnes pratiques de base :

• Inspections régulières des brosses (par exemple, toutes les 500 à 1 000 heures de fonctionnement pour les applications exigeantes)
• Remplacement des brosses avant qu'ils n'atteignent la longueur minimale, et non après qu'ils aient commencé à produire des étincelles importantes.
• Vérification de la tension du ressort sur toutes les brosses pour garantir une pression uniforme
• Nettoyage du commutateur et l'intérieur du moteur pour éliminer la poussière de carbone et les débris
• Vérification du refroidissement/de la ventilation — Les filtres obstrués et les conduits bloqués détruisent silencieusement les commutateurs.

8. Quand faut-il arrêter le bricolage et faire appel à un spécialiste des moteurs ?

Il existe une distinction claire entre “ une maintenance interne adéquate ” et “ nous sommes sur le point de transformer ce moteur en ferraille ”. De nombreuses normes et guides de réparation indiquent clairement qu'en cas de dommages structurels ou thermiques importants, il est nécessaire de faire appel à un professionnel.

Vous devriez faire appel à un spécialiste lorsque :

• Les barres sont visiblement desserrées, déplacées, fissurées ou gravement brûlées.
• Les étincelles sont bruyantes, irrégulières et accompagnées de fumée ou d'une odeur de brûlé.
• Les dispositifs de protection du moteur se déclenchent à plusieurs reprises, même après les vérifications de base.
• Il est clairement nécessaire de tourner/sous-couper le commutateur.
• Vous soupçonnez des défauts au niveau des enroulements (odeur de brûlé, mesures de résistance inégales, traces de claquage).

• Avantage d'appeler à l'aide tôt plutôt que tard :
  • Ils peuvent récupérer ou remettre en état le commutateur avant que les dommages ne s'aggravent.
  • Vous obtenez des données (mesures, photos, résultats de tests) que vous pouvez réutiliser dans votre programme de maintenance.
  • Vous évitez les temps d'arrêt imprévus et les décisions de remplacement précipitées.

9. Conclusion : écouter le commutateur avant qu'il ne se mette à hurler

Les moteurs à courant continu sont des machines extrêmement robustes, mais leurs commutateurs sont honnêtes : ils signalent leurs problèmes par des signes visibles (étincelles), audibles (bruit) et colorés (décoloration) bien avant toute panne catastrophique. Si vous considérez ces premiers signes comme un avertissement plutôt que comme une nuisance, vous prolongerez considérablement la durée de vie de vos moteurs et éviterez bien des désagréments.
