Cómo afecta la tensión del muelle del cepillo al rendimiento de la conmutación
La tensión del muelle del cepillo afecta directamente a la estabilidad del contacto, al comportamiento de la tensión de contacto y al desgaste por fricción en una máquina conmutadora.
Demasiada poca fuerza y la escobilla deja de rodar limpiamente por la vibración, el descentramiento y la transición de la barra. Demasiada fuerza y la chispa puede parecer mejor durante un tiempo, pero la máquina lo paga con calor, arrastre y desgaste de la escobilla. El ajuste correcto no es el número del muelle por sí mismo. Es el presión efectiva en la cara del cepillo en condiciones reales de funcionamiento.
Índice
Principales conclusiones
- Baja tensión del muelle de la escobilla suele manifestarse primero como contacto inestable, reparto desigual de la corriente, película débil, daños en los bordes o chispas intermitentes.
- Alta tensión del muelle del cepillo mejora la continuidad de los contactos, pero aumenta la fricción, la temperatura y el desgaste mecánico. No es una solución gratuita.
- La cifra que importa es presión específica en la cara del cepillo, no la fuerza nominal del muelle sobre el papel.

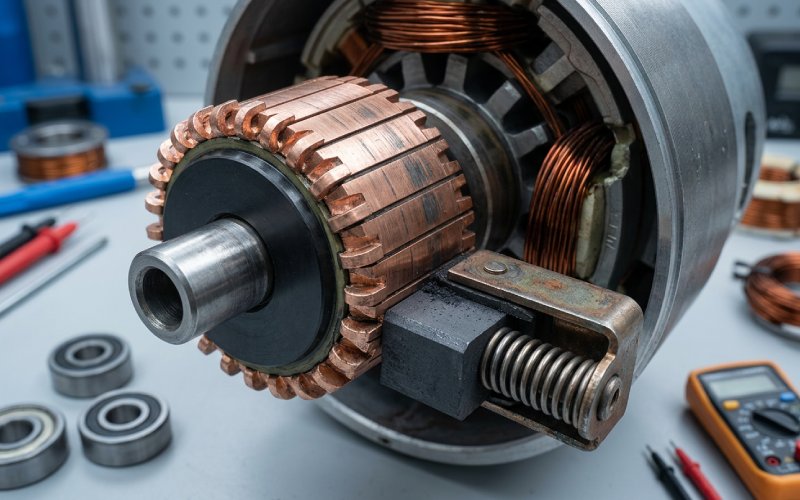

Qué cambia realmente la tensión del muelle del cepillo
En los trabajos de producción y reconstrucción, tratamos la tensión del muelle de la escobilla como una variable de conmutación, no como un detalle de mantenimiento. Cambia tres cosas a la vez:
- Estabilidad de los contactos
La escobilla tiene que permanecer bajada debido a los bordes de la barra, el descentramiento mecánico, la holgura del portaescobillas y las vibraciones. Si se levanta, aunque sea brevemente, la conmutación empieza a fallar. - Comportamiento de la tensión de contacto
La presión del muelle modifica la caída eléctrica en la interfaz escobilla-comutador. Esto cambia la forma en que la máquina gestiona la inversión de corriente bajo la escobilla. - Fricción y calor
Más presión suele significar más fuerza de rozamiento. Más fuerza de rozamiento significa más calor, más desgaste y menos perdón cuando el estado de la superficie ya es marginal.
Por eso, los ajustes de la tensión del muelle suelen parecer acertados a corto plazo y erróneos a largo plazo.
Baja tensión del muelle de la escobilla: donde la conmutación empieza a romperse
Una tensión baja del muelle de la escobilla no sólo provoca chispas visibles. A veces las chispas se producen tarde. Normalmente vemos estos signos primero:
- película del conmutador débil o irregular
- marcas de seguimiento brillantes
- asiento de cepillo inestable
- flexibles en caliente en cepillos seleccionados
- marcado del borde a la salida de la barra
- desgaste desigual del cepillo en el mismo brazo
El problema es bastante sencillo: la escobilla ya no mantiene un contacto eléctrico y mecánico constante con la superficie del colector. Pero los síntomas se propagan rápidamente. Una vez que el contacto se vuelve inestable, la densidad de corriente deja de distribuirse uniformemente por el conjunto de escobillas. Una escobilla se calienta más. Una empieza a cargar más de lo debido. Otra empieza a traquetear en el portaescobillas. Entonces la superficie empieza a contar la historia.
La baja presión efectiva resulta aún más perjudicial cuando se acumula con otros fallos:
- desviación del conmutador
- mala alineación del soporte
- rodamientos desgastados
- bordes ásperos de la barra
- contaminación por polvo o aceite
- reducción de la fuerza del muelle por envejecimiento
- derivaciones rígidas o recorrido restringido de las escobillas
En ese momento, a la máquina no le falta una cosa. Le falta margen.
Alta tensión del muelle de la escobilla: mejor contacto, más fricción
Una mayor tensión del muelle suele ayudar a que la escobilla se mantenga plantada. En máquinas con golpes, vibraciones o condiciones de conducción inestables, esto es importante. Puede reducir el rebote de la escobilla. Puede reducir las chispas intermitentes. A veces se trata exactamente de eso.
Pero entonces aparece el otro lado.
Una mayor presión aumenta la fricción. La fricción aumenta el calor. El calor modifica la velocidad de desgaste de la escobilla, el comportamiento de la película y el estado de la superficie. La escobilla puede parecer más tranquila mientras que el patrón de desgaste empeora. Vemos esto a menudo en máquinas que fueron “arregladas” simplemente apretando los resortes después de una queja de chispa.
También está el aspecto eléctrico. A medida que aumenta la presión de las escobillas, suele disminuir la caída de contacto. Esto puede mejorar algunas condiciones de funcionamiento inestables, pero también puede reducir parte del comportamiento de la interfaz de las escobillas que ayudaba a la máquina mediante la conmutación. Así que sí, más fuerza puede suprimir un problema y exponer otro. Ese intercambio es real.
Rangos de presión recomendados para los muelles de las escobillas
Estos son ventanas de inicio, no son números universales. Los ajustes finales dependen del grado del cepillo, la velocidad de la superficie, la densidad de corriente, el nivel de vibración, el estado del soporte y la geometría de la caja del cepillo.
| Condición de aplicación | Presión de arranque | Presión de arranque | Lo que suele ocurrir por debajo de este rango | Lo que suele ocurrir por encima de este rango |
|---|---|---|---|---|
| Conmutador estacionario de uso general | 18-20 kPa | 180-200 g/cm². | contacto inestable, película débil, reparto desigual, rayas | fricción adicional, mayor temperatura de las escobillas, desgaste más rápido |
| Cepillo grafítico suave de servicio | 13-18 kPa | 130-180 g/cm². | mala conducción bajo vibración, rotura de la película, marcas dispersas | el desgaste mecánico aumenta más rápido de lo que mejora la conmutación |
| Elevadas vibraciones o choques | 36-55 kPa | 360-550 g/cm². | levantamiento del cepillo, castañeo, quema de bordes, chispas visibles | arrastre, calor, desgaste agresivo del cepillo, carga del soporte |
| Grandes máquinas industriales de corriente continua que necesitan una presión frontal estable | mantener la presión efectiva por encima de unos 28 kPa cuando el diseño lo permita | por encima de unos 280 g/cm². | el desgaste eléctrico tiende a aumentar rápidamente una vez que la presión efectiva desciende demasiado | el desgaste se produce por fricción en lugar de por conmutación |
Algunas notas sobre el taller:
- Calculamos la presión a partir de fuerza aplicada dividida por la sección transversal del cepillo.
- No confiamos únicamente en los datos nominales de primavera.
- Siempre comprobamos la presión a la longitud del cepillo de trabajo, no sólo con un pincel nuevo.
- En equipos multicepillo, uniformidad importa casi tanto como la presión absoluta.
Un conjunto equilibrado que funcione de forma ligeramente conservadora suele ser mejor que uno o dos cepillos pesados dentro de un grupo suelto.
Por qué la fuerza nominal del muelle no es el número real
Esta parte se pasa por alto todo el tiempo.
El valor nominal del muelle no es el mismo que la presión en la cara del colector. Las máquinas reales pierden presión efectiva a través de:
- fatiga del muelle
- menor longitud del cepillo
- fricción en el soporte
- carga lateral por la geometría del soporte
- derivaciones rígidas o mal enrutadas
- posición de la escobilla alrededor del colector
- vibración a velocidad de funcionamiento
Así, dos máquinas con la misma especificación de muelle pueden comportarse de forma muy diferente. Sobre el papel coinciden. En el conmutador, no.
Y el desequilibrio de presión dentro del mismo brazo de la escobilla no es un defecto pequeño. Una escobilla de mayor presión suele funcionar con menor caída de contacto y tiende a tomar más corriente. Esto provoca un sobrecalentamiento local, un desgaste desigual y daños superficiales que se achacan al componente equivocado.

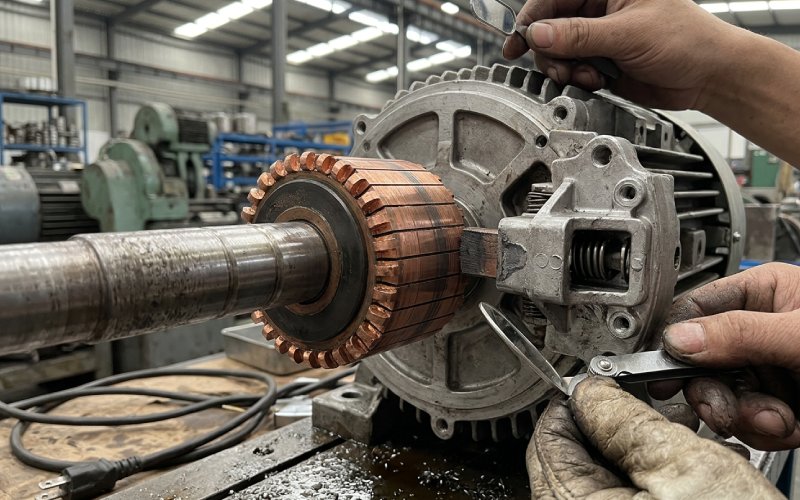

Antes de aumentar la fuerza del muelle, compruebe lo siguiente
No aumentamos primero la tensión del muelle. Comprobamos los aspectos básicos que suelen distorsionar el resultado.
- Libertad de cepillado en el soporte
El cepillo debe moverse libremente por todo el recorrido sin arrastre lateral. - Alineación y holgura del soporte
Un soporte torcido, desgastado o demasiado apretado puede imitar perfectamente una tensión baja del muelle. - Excentricidad y redondez del colector
El runout convierte un ajuste de presión marginal en un problema de rebote. - Estado del borde de la barra y estado de la mica
Las barras altas, los bordes rugosos o un destalonado deficiente van en contra de la estabilidad del contacto. - Estado del muelle en la longitud real de trabajo
Un muelle que se prueba bien con una escobilla nueva puede salirse de su rango más adelante en el servicio. - Flexibilidad de derivación y enrutamiento
Una derivación rígida puede resistir el movimiento de las escobillas y robar presión efectiva. - Estado de los rodamientos y vibraciones
Las vibraciones externas suelen interpretarse erróneamente como un problema eléctrico. - Patrón de carga
Una carga ligera o inestable puede alterar la película y hacer que el diagnóstico de presión parezca erróneo.
Si se omiten esas comprobaciones, un ajuste del muelle suele dar una mejora temporal y una superficie peor una semana después.
Matriz de localización de averías para la tensión del muelle de la escobilla
| Síntoma en la máquina | Probable dirección de la presión | Lo primero que comprobamos |
|---|---|---|
| Chispas intermitentes bajo vibración | Presión efectiva generalmente demasiado baja | fuente de vibraciones, excentricidad, libertad de escobillas, pérdida de muelle |
| Quemadura de cantos a la salida del bar | A menudo demasiado bajo, pero no siempre | holgura del soporte, estado de la barra, uniformidad de la presión |
| Desgaste desigual del cepillo en el mismo brazo | desequilibrio de presión | variación del muelle, fricción del soporte, rigidez de la derivación |
| Flexibles calientes en cepillos seleccionados | la corriente no se reparte uniformemente | presión individual de las escobillas, estado de los contactos, asiento de las escobillas |
| Conmutación estable pero desgaste muy rápido de las escobillas | a menudo demasiado alto | presión frontal real, velocidad superficial, temperatura |
| Película del conmutador débil o irregular | a menudo baja presión o conducción inestable | contaminación, patrón de carga, consistencia de la presión |
| Manchas de cobre o marcas de arrastre | puede implicar baja presión, rebote o calor | estado de la superficie, vibración, ventana de presión, coincidencia de materiales |
Esta matriz no sustituye a la inspección. Es sólo el punto de partida.
Cómo ajustamos en la práctica la tensión de los muelles de las escobillas
Utilizamos una regla sencilla: ajustar la presión como parte de todo el sistema de conmutación.
Nuestra secuencia suele ser ésta:
- Verificar la geometría del soporte y el movimiento del cepillo.
- Mida la presión del muelle en todo el juego de escobillas.
- Corregir la diferencia de presión antes de cambiar la presión media.
- Vuelva a asentar los cepillos si el contacto con la superficie es incompleto.
- Funciona bajo carga real y lee la superficie, el patrón de desgaste y la temperatura.
- Ajústelo en pequeños pasos. A continuación, vuelva a comprobar.
No nos gustan los grandes saltos de fuerza. Una gran corrección puede ocultar el modo de fallo original y crear uno nuevo. Los pasos pequeños se leen de forma más limpia.
Preguntas frecuentes
¿El aumento de la tensión del muelle de la escobilla reduce siempre las chispas?
No. A menudo mejora la continuidad del contacto, especialmente en máquinas con vibraciones, descentramiento o una marcha débil de las escobillas. Pero una vez que la presión sube demasiado, aumentan la fricción y el calor, se acelera el desgaste de las escobillas y la superficie del colector puede deteriorarse por otro motivo.
¿Qué es más importante: la presión media del muelle o la uniformidad de la presión?
Ambas cosas importan. En servicio real, la uniformidad de la presión en el conjunto de escobillas suele ser lo primero que hay que corregir. Una máquina con uno o dos cepillos notablemente más pesados o más ligeros que el resto tendrá problemas con el reparto de corriente, incluso si la cifra media parece aceptable.
¿Por qué una máquina sigue chispeando después de haber aumentado la fuerza del muelle?
Porque la tensión del muelle puede no ser la causa principal. La fricción del portaescobillas, el escaso recorrido de la escobilla, el descentramiento, los bordes ásperos de la barra, las vibraciones, la contaminación y una carga de funcionamiento incorrecta pueden mantener la chispa activa incluso después de aumentar la presión.
¿Puede una baja tensión del muelle provocar desgaste eléctrico aunque el desgaste de las escobillas parezca moderado?
Sí, es habitual. Una máquina puede mostrar un desgaste mecánico modesto mientras ya se están desarrollando problemas eléctricos en la superficie de contacto. Una película débil, marcas en los bordes, escobillas seleccionadas calientes o un color irregular en el conmutador suelen aparecer antes de que se produzca una pérdida grave de material.
¿Existe una presión correcta para todas las máquinas con colector?
No. Hay ventanas de trabajo, no un número mágico. El material de la brocha, la velocidad de la superficie, la densidad de corriente, el diseño del soporte y el nivel de vibración modifican el intervalo utilizable. Por eso fijamos la presión a partir del comportamiento operativo, no del hábito de catálogo.
¿Con qué frecuencia debe comprobarse la tensión de los muelles de las escobillas?
En equipos críticos, lo comprobamos siempre que se cambian las escobillas, cuando el estado de la superficie del colector cambia inesperadamente, después de un evento de chispa, o cuando determinadas escobillas empiezan a funcionar más calientes o a desgastarse de forma diferente al resto.
Nota final de nuestro equipo de ingenieros
La tensión del muelle de la escobilla es uno de los pocos ajustes que pueden mejorar el aspecto de una máquina de colectores y, al mismo tiempo, acelerar su desgaste. Por eso nunca la juzgamos solo por la chispa.
Cuando el ajuste del muelle no estabiliza la conmutación, el problema suele ser más profundo: geometría del colector, coincidencia del grado de las escobillas, alineación del portaescobillas, estado de la superficie o carga térmica. Nuestro equipo revisa todos estos factores a la hora de conmutadores de recambio, fabricación de colectores a medida, y evaluaciones del sistema de cepillos emparejados para motores y generadores de corriente continua.
