Desgaste del conmutador del motor de corriente continua: causas, síntomas y soluciones prácticas

Si trabajas con motores de corriente continua, ya lo sabes: conmutador El desgaste es uno de esos problemas de lenta evolución que “por ahora parece no tener importancia”... hasta que te ves obligado a lidiar con tiempos de inactividad, humo y una armadura arruinada. Esta guía pretende ser como tener a un técnico motorista experimentado mirando por encima de tu hombro, explicándote no solo... qué que hacer, pero por qué El desgaste de los conmutadores y cómo adelantarse a él.

• TL;DR (para el ingeniero ocupado):
  • A sano El conmutador tiene una superficie lisa y redondeada con una película uniforme de color marrón claro a oscuro; cualquier otra cosa es una pista, no “cosmética”.”
  • Los principales responsables del desgaste del conmutador son el mal contacto de las escobillas (calidad inadecuada, tensión incorrecta, soportes desalineados), superficies contaminadas o deformadas y el mal uso eléctrico (sobrecarga, neutro incorrecto, ondulación).
  • La forma más rápida de reducir el desgaste es seguir una sencilla rutina: bloqueo de seguridad → inspección visual → comprobación con cepillo → comprobación de descentramiento → pruebas eléctricas básicas → tendencia y documentación de lo que se observa.

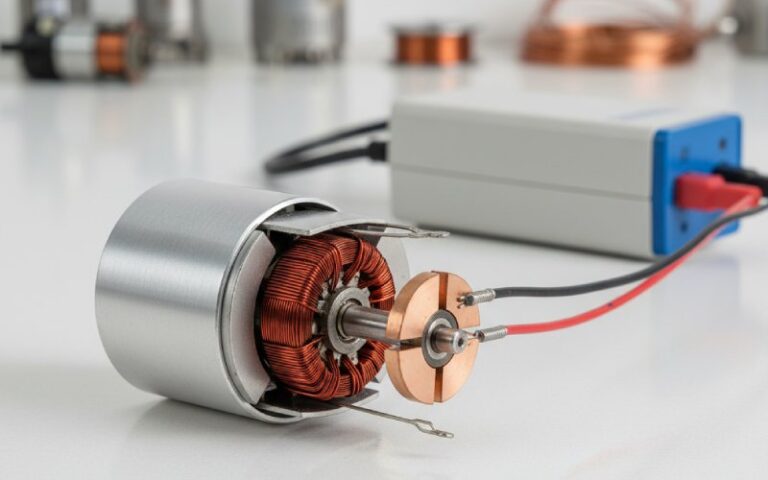

¿Qué significa realmente “desgaste del conmutador del motor de corriente continua”?

A grandes rasgos, el conmutador es simplemente un anillo de segmentos de cobre sobre el que se deslizan las escobillas, conmutando la corriente a las bobinas del inducido en el momento adecuado. En realidad, se trata de una interfaz de fricción cuidadosamente controlada y un sistema químico: las escobillas deslizantes crean una película muy fina de óxidos de cobre y grafito sobre la superficie del conmutador, y que La película es lo que permite que la corriente se transfiera sin problemas con un desgaste aceptable. Un desgaste pequeño y uniforme es normal; las ranuras agresivas, las picaduras, las rayas o las barras quemadas son señales del conmutador que indican que hay algún otro problema en el sistema.

• Piensa que el conmutador y las escobillas realizan cuatro funciones fundamentales:
  • Corriente de conmutación en las bobinas del inducido derecho en el punto correcto de la rotación.
  • Proporcionar un contacto eléctrico deslizante con mínima resistencia y chispas.
  • Formación y mantenimiento de esa película protectora superficial. que estabiliza el contacto a lo largo del tiempo.
  • Absorber una cantidad controlada de desgaste. para que el motor sacrifique las escobillas (baratas) mucho antes de que destruya el conmutador o el inducido (caros).

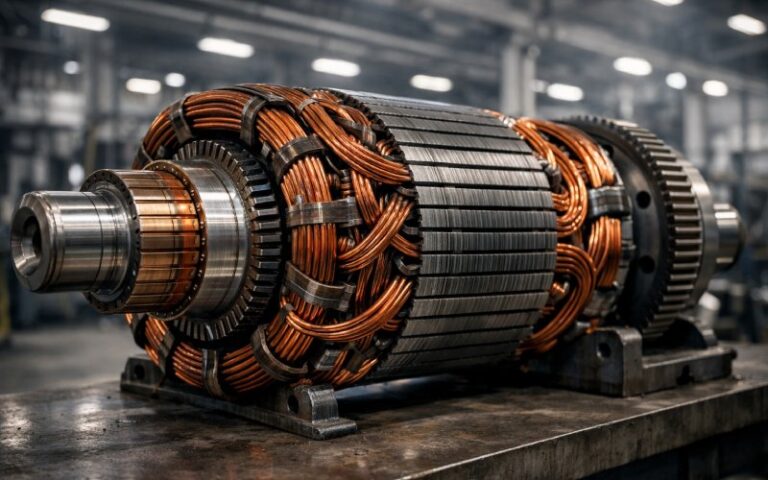

Por qué el desgaste del conmutador es realmente importante

Desde lejos, un conmutador desgastado puede parecer “solo una decoloración” o “unas pocas ranuras”. Pero, desde el punto de vista eléctrico, esa rugosidad y esa película irregular se traducen en una corriente irregular, un calentamiento localizado, una mayor resistencia de contacto y un arco eléctrico adicional. Con el tiempo, las escobillas se calientan más, se genera más polvo de carbón, aumenta el ruido electromagnético y, en el peor de los casos, se produce un arco eléctrico que salta entre segmentos o entre los portacepillos y puede dañar gravemente el motor.

• El coste oculto de ignorar el desgaste del conmutador:
  • Vida útil reducida del cepillo – Los cepillos desaparecen más rápido, por lo que el mantenimiento pasa a ser reactivo en lugar de planificado.
  • Temperaturas de bobinado más altas – Un contacto deficiente aumenta las pérdidas y puede quemar el aislamiento.
  • Más desplazamientos molestos y ruido – Los picos, las interferencias electromagnéticas y los pares intermitentes perturban los accionamientos y los dispositivos electrónicos cercanos.
  • Fallos catastróficos – sobrecarga, barras agrietadas, segmentos del conmutador aflojados o un inducido desgastado.
  • Dolores de cabeza operativos – Fluctuaciones inexplicables en la velocidad, quejas por vibraciones y “el motor no funciona bien”.”

Señales de alerta tempranas: detectar el desgaste antes de que se agrave

No se necesita un laboratorio para detectar a tiempo los problemas del conmutador. Las mejores herramientas son los ojos, los oídos y la nariz, respaldados por algunas mediciones básicas. El objetivo es detectar cambios en el aspecto y el comportamiento mucho antes de ver llamas u oler aislamiento quemado. Las escobillas desgastadas y el mal contacto suelen manifestarse primero como sutiles problemas de rendimiento y cambios visibles en la superficie del conmutador.

• Señales prácticas de alerta temprana a las que hay que prestar atención:
  • Visual:
    • Color desigual: rayas oscuras, barras similares a las de una cebra o segmentos aislados con aspecto quemado.
    • Ranuras o estrías debajo de los cepillos en lugar de una superficie cilíndrica lisa.
    • Cresta gruesa de cobre en los bordes del segmento o “manchas” visibles de cobre.
  • Audible / táctil:
    • Nuevo ruido de “chisporroteo”, crepitación o roce áspero con carga constante.
    • Vibración que se adapta a la posición del cepillo en lugar de solo a la velocidad.
  • Eléctrico / rendimiento:
    • Chispas más visibles de lo habitual en la superficie del cepillo.
    • Oscilaciones de par, oscilaciones de velocidad o picos de corriente inexplicables en el variador.
    • Aumento de la temperatura del cepillo o desgaste sospechosamente rápido del cepillo entre inspecciones.

Patrones comunes de desgaste del conmutador (y lo que te indican)

No todo desgaste es malo, pero... cada El patrón de desgaste es información. Los técnicos y los fabricantes de escobillas suelen clasificar el estado de los conmutadores según patrones visuales: rayas, ranuras, marcas en las barras ranuradas, quemaduras en los bordes de las barras, arrastre de cobre, roscado, etc. Cada uno tiene un conjunto típico de causas fundamentales, relacionadas en su mayoría con la distribución de la corriente, el acabado de la superficie, la contaminación o la alineación y el grado de las escobillas.

• Tres patrones de “alerta roja” que nunca debes ignorar:
  • Barras aisladas quemadas o con picaduras profundas. – A menudo indica fallos en el inducido o barras sueltas; seguir utilizando el equipo puede destruir el inducido.
  • Intensa combustión en el borde de la barra con fuertes chispas. – Por lo general, una combinación de ajuste neutro incorrecto, contacto deficiente del cepillo o sobrecarga grave.
  • Surcos profundos o superficies deformadas – Los cepillos comienzan a rebotar, los sistemas de resortes se sobrecargan y el desgaste se acelera en un bucle de retroalimentación.

Causas fundamentales: por qué los conmutadores se desgastan más rápido de lo que deberían

Una vez que ves un patrón de desgaste, el verdadero trabajo es preguntar. por qué. El desgaste del conmutador rara vez se debe “simplemente a la antigüedad”. Por lo general, es una combinación de desalineación mecánica, estado de la superficie, tensión eléctrica, contaminación ambiental y factores humanos, como la selección y el mantenimiento de las escobillas. Los fabricantes de escobillas señalan sistemáticamente el mal estado del conmutador, el grado incorrecto de las escobillas y la presión inadecuada del resorte o la geometría del soporte como las principales causas del desgaste rápido.

• Los principales factores que provocan el desgaste del conmutador:
  • Mecánico:
    • Conmutador descentrado (desviación excesiva).
    • Rodamientos desgastados, desalineación del eje o distorsión del bastidor final.
  • Eléctrico:
    • Sobrecarga o ciclos frecuentes de sobrecarga.
    • Ajuste neutro incorrecto o polos débiles/incorrectos.
    • Altas corrientes de ondulación procedentes de accionamientos de CC mal ajustados.
  • Medioambiental:
    • Polvo abrasivo (cemento, minerales, partículas metálicas).
    • Niebla de aceite, humedad o productos químicos que afectan a la película y al aislamiento.
    • Refrigeración deficiente y condiciones ambientales cálidas.
  • Sistema de cepillo y soporte:
    • Grado de cepillo inadecuado para la tarea (demasiado duro, demasiado blando, fricción incorrecta).
    • Presión del muelle baja o inconsistente, muelles fatigados.
    • Soportes desalineados, espaciado desigual o demasiado lejos del conmutador.
    • Los cepillos no están bien colocados, lo que provoca pequeñas áreas de contacto y puntos calientes.

Una rutina de diagnóstico sencilla para el desgaste del conmutador y las escobillas

No se necesita un equipo sofisticado para crear una rutina de diagnóstico sólida, solo disciplina. Muchas guías del sector para el mantenimiento de motores de corriente continua recomiendan una combinación de inspección visual, comprobaciones mecánicas (desviación, alineación) y algunas pruebas eléctricas sencillas, como pruebas de aislamiento y resistencia entre barras, para detectar segmentos sueltos o en cortocircuito.

• Rutina sugerida (adáptela a sus normas de seguridad y a las directrices del fabricante original):
  • 1. Bloqueo/etiquetado. Desenergizar, verificar que no haya energía, eliminar la energía mecánica almacenada.
  • 2. Inspección visual.
    • Inspeccione la superficie y la película del conmutador, tome fotografías y regístrelas.
    • Compruebe si hay segmentos sueltos, grietas, mica levantada o barras quemadas.
  • 3. Comprobación del cepillo y del soporte.
    • Confirme que el grado y el tipo de cepillo coincidan con las especificaciones del fabricante original o de ingeniería.
    • Mida la longitud del cepillo en comparación con la mínima permitida; compruebe si hay desgaste desigual.
    • Compruebe la uniformidad de la presión del resorte con un manómetro, si dispone de uno.
    • Confirme la alineación, el espaciado y la distancia de saliente del soporte.
  • 4. Estado mecánico.
    • Compruebe el juego axial del eje y el estado de los cojinetes.
    • Mida la desviación del conmutador (indicador de cuadrante) y compárela con sus límites internos.
  • 5. Limpieza.
    • Aspire (nunca sople) el polvo de carbón y los residuos.
    • Limpie las ranuras si hay acumulación o puentes entre las barras.
  • 6. Comprobaciones eléctricas (si se cuenta con formación y equipamiento).
    • Resistencia de aislamiento de los devanados.
    • Pruebas de barra a barra para comprobar la resistencia uniforme (o prueba de gruñido en una tienda).
    • Comprueba puntualmente las tendencias de temperatura a partir de datos históricos.
  • 7. Documentar y analizar tendencias.
    • Registre el estado de la película, los patrones de desgaste, la desviación, la longitud del cepillo y cualquier nota sobre chispas.

Cómo reducir el desgaste del conmutador en la práctica

Una vez que se comprenden las causas fundamentales, reducir el desgaste deja de ser algo misterioso y se convierte en algo parecido al ajuste de una máquina. Muchas recomendaciones prácticas se resumen en: mantener la superficie redonda y limpia, mantener la película estable, garantizar un buen contacto mecánico y evitar el uso indebido del motor desde el punto de vista eléctrico. Los especialistas en escobillas y conmutadores destacan repetidamente la importancia de utilizar el grado de escobilla correcto, un asiento adecuado y una presión de resorte adecuada para estabilizar la película y minimizar el desgaste.

• Formas prácticas de prolongar la vida útil del conmutador:
  • Optimizar pinceles:
    • Utilice grados aprobados para su tarea (continuo, ciclo alto, inversión, etc.).
    • Coloque correctamente los cepillos nuevos en el radio y la pista del conmutador; evite el funcionamiento con áreas de contacto pequeñas.
  • Controlar la presión del resorte:
    • Ajustar y verificar periódicamente la presión; demasiado baja → formación de arcos y desgaste, demasiado alta → desgaste mecánico.
    • Reemplace los resortes según un calendario, no solo cuando “parezcan estar en mal estado”.”
  • Mantenga el conmutador redondo y liso:
    • Si se produce un desgaste excesivo o surcos profundos, programe un corte superficial y un socavado de mica en un taller cualificado.
    • Después del mecanizado, vuelva a colocar los cepillos y supervise de cerca el desarrollo de la película.
  • Lucha contra la contaminación:
    • Mejore la filtración y el sellado de los recintos donde haya polvo abrasivo.
    • Repare las fugas de aceite y evite el exceso de lubricación que proyecta aceite hacia el motor.
  • Domina la unidad y la carga:
    • Evite la sobrecarga crónica y el funcionamiento intermitente si el motor no ha sido diseñado para ello.
    • Ajuste los parámetros de accionamiento para limitar la ondulación excesiva de la corriente y los perfiles de aceleración agresivos.
  • Mejorar la refrigeración:
    • Asegúrese de que los sopladores y las vías de refrigeración estén despejados; los motores calientes tienen películas menos tolerantes y se desgastan más rápidamente.

Cuándo mecanizar, cuándo sustituir, cuándo llamar al taller

Hay un punto en el que “retocar” ya no es suficiente. Las empresas de mantenimiento y reparación suelen recomendar el recubrimiento cuando el conmutador está deformado, muy rayado o tiene una película inestable que no responde a los ajustes de funcionamiento y de las escobillas. Las barras muy quemadas, los segmentos sueltos o las picaduras graves suelen significar que el inducido necesita una reparación profesional o ser sustituido, y no solo otro juego de escobillas.

• Utilice esto como una guía aproximada para tomar decisiones (consulte siempre al fabricante original y a su taller):
  • Solo monitor:
    • Superficie lisa y redondeada con película uniforme.
    • Rayos de luz, pero estables, sin chispas ni ruidos excesivos.
  • Planear un recorte/undercut:
    • Ranuras, roscas o desviaciones notables que superen su límite interno.
    • Mica levantada o bordes afilados de los segmentos que desgastan los cepillos.
    • Película inestable persistente después de limpieza y ajustes del cepillo/accionamiento.
  • Enviar a la tienda o planificar la sustitución:
    • Barras agrietadas, sueltas o significativamente empotradas.
    • Repetidos flashover o quemaduras intensas en los bordes de las barras.
    • Las pruebas eléctricas muestran cortocircuitos entre barras o posibles fallos en las espiras del inducido.
  • Compruebe el sistema después de cualquier trabajo importante:
    • Vuelva a verificar el grado del cepillo, el asiento y la posición neutra.
    • Captura fotos “posteriores a la reparación” como tu nueva referencia visual.

Creación de un programa sencillo para evaluar el estado del conmutador

Las plantas que menos sufren las sorpresas de los motores de corriente continua tratan el estado del conmutador como una métrica de activos rastreable, no como algo secundario. Muchas guías de gestión de motores recomiendan pasar de “arreglar lo que falla” a un programa estructurado: inspecciones constantes, análisis de las causas fundamentales y un plan claro para las decisiones de reparación o sustitución.

• Un programa ligero que marca una gran diferencia:
  • Estandarizar las inspecciones – La misma lista de comprobación, las mismas fotos cada vez; facilita la comparación entre “el último apagado y hoy”.”
  • Etiquetar motores por criticidad – Los motores de alto impacto requieren revisiones más frecuentes del conmutador y las escobillas.
  • Desgaste y eventos del registro – Fechas de cambio de cepillos, fechas de repavimentación, descargas eléctricas, incidentes de chispas anormales.
  • Acordar los límites – límites de excentricidad, longitud mínima del cepillo, nivel máximo aceptable de chispas (se aceptan notas cualitativas).
  • Realice revisiones sencillas de las causas fundamentales. – cada vez que un conmutador necesite un trabajo pesado, pregunte por qué y documentar la respuesta.
  • Asóciese con una buena tienda o proveedor de cepillos. – Comparte tus fotos y datos; a menudo pueden detectar problemas sutiles en los patrones más rápidamente.

Conclusión

El desgaste del conmutador del motor de CC no es solo una molestia estética de mantenimiento, sino un indicador del estado de todo el motor y su sistema de transmisión. Si aprende a “leer” la superficie, realiza una sencilla rutina de diagnóstico y ajusta las condiciones mecánicas, eléctricas y ambientales que provocan el desgaste, alargará la vida útil de sus motores, reducirá el tiempo de inactividad no planificado y hará que los cambios de escobillas sean aburridos en lugar de dramáticos.
