Problemas con el conmutador del motor de corriente continua: síntomas, causas fundamentales y soluciones prácticas.

Si su motor de corriente continua produce chispas, pierde par motor o simplemente sonidos Si algo va mal, es muy probable que el conmutador esté intentando decirte algo. Si lo ignoras, te encontrarás con barras quemadas, escobillas estropeadas y costosos tiempos de inactividad; si prestas atención a tiempo, normalmente podrás solucionarlo con un poco de limpieza, ajuste y planificación.

• En esta guía, aprenderás:
  • Cómo debe verse, sonar y oler un conmutador en buen estado
  • Los problemas más comunes del conmutador (y sus causas)
  • Comprobaciones sencillas in situ frente a señales de alerta que indican “deténgase ahora y llame a un taller mecánico”.
  • Hábitos prácticos de mantenimiento que prolongan la vida útil del conmutador durante años.

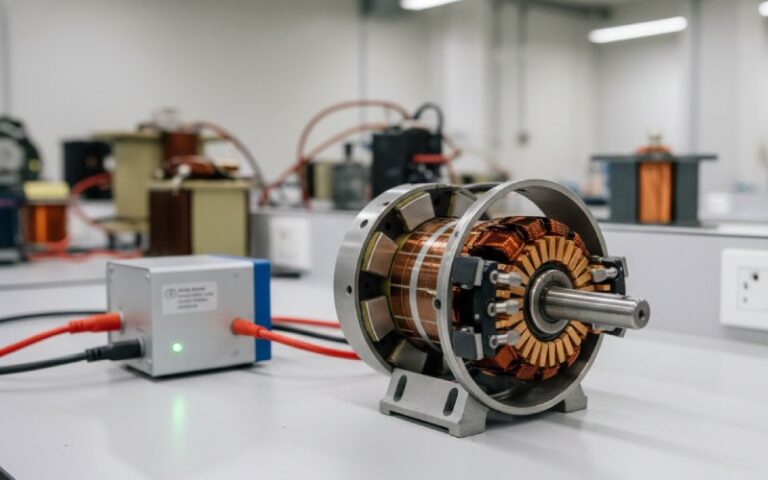

1. Qué hace realmente el conmutador (en términos humanos)

Piense en el conmutador como un “cuadro eléctrico” giratorio que alimenta con corriente continua las bobinas adecuadas del inducido en el momento adecuado. Las escobillas (normalmente de carbón) se desplazan sobre este cilindro de cobre, transmitiendo y cortando la corriente a medida que gira el rotor.

Cuando todo está bien, la superficie del conmutador es lisa, de color uniforme con una fina película marrón/bronce, y las escobillas se deslizan silenciosamente con solo un suave silbido y un mínimo de chispas visibles. Las guías modernas sobre el mantenimiento de motores de corriente continua destacan constantemente el estado del conmutador y el buen funcionamiento de las escobillas como el factores críticos para la fiabilidad.

• Si solo recuerdas una cosa sobre los conmutadores, que sea esta:
  • Superficie lisa y limpia = buen contacto y bajo nivel de calor
  • Desgaste uniforme del cepillo = alineación correcta y presión del muelle
  • Chispas pequeñas y constantes = conmutación normal
  • Chispas grandes y aleatorias u olor a quemado = detener e investigar

2. Cómo se ve un conmutador saludable frente a uno no saludable

Muchas soluciones de problemas comienzan simplemente observando detenidamente el conmutador. Muchas guías de mantenimiento industrial describen un conmutador “en buen estado” como uno que es liso, redondo, con una película uniforme y sin barras elevadas, ranuras o puntos quemados.

Uno defectuoso suele delatarse mucho antes de fallar: verás rayas, barras oscuras, cobre arrastrado entre segmentos o una superficie que se nota rugosa en lugar de suave y sedosa.

• “Comprobación de estado” rápida visual/táctil (apagado, bloqueado):
  • ¿La superficie tiene un color marrón/bronce uniforme, sin partes negras ni quemadas?
  • Si lo rozas suavemente con la yema del dedo (mano limpia), ¿te parece liso, sin estrías ni hoyuelos?
  • ¿Las ranuras entre las barras están limpias, sin rebabas de cobre ni polvo de carbón?
  • ¿Alguna barra parece más alta, más baja, suelta o desplazada?

3. Síntomas comunes de los problemas del conmutador (y lo que significan)

En lugar de enumerar los fallos de forma aislada, relacionemos los síntomas que realmente vemos y oímos con las posibles causas. Las fuentes técnicas sobre fallos en motores de corriente continua señalan sistemáticamente las interacciones entre las escobillas y el conmutador como la principal fuente de problemas, especialmente la formación de arcos eléctricos y el desgaste desigual.

Síntoma → Causa → Qué debe comprobar

• Si observa alguna de estas combinaciones de “señales de alerta”, trátelas como urgentes:
  • Chispas brillantes y errantes más fuerte olor a quemado
  • Las coletas o los soportes del cepillo presentan decoloración visible por el calor.
  • Barras que parecen quemadas o levantadas en comparación con las vecinas.
  • Los interruptores o accionamientos del motor se disparan con frecuencia durante el arranque/parada.

Estos son los signos clásicos de conmutador avanzado/problemas con los cepillos y se citan con frecuencia justo antes de fallos catastróficos o descargas eléctricas.

4. Los 7 principales problemas del conmutador de un motor de corriente continua (explicados de forma sencilla)

Todos los artículos modernos sobre motores de corriente continua hablan de “fallos comunes”, pero a menudo mezclan problemas eléctricos, mecánicos y del conmutador. Vamos a separar los específicos del conmutador y a descifrarlos en un lenguaje sencillo.

4.1 Conmutador sucio o contaminado

El polvo, la neblina de aceite, el polvo de carbono y los contaminantes atmosféricos se acumulan lentamente en las barras de cobre y en las ranuras. Esa acumulación convierte al conmutador de una superficie de contacto agradable y controlada en algo más parecido a una red de resistencias aleatorias, lo que favorece la formación de arcos eléctricos y un flujo de corriente desigual.

• Signos típicos de contaminación:
  • Película oscura, manchada o “embarrada” en lugar de una capa limpia y uniforme de color marrón.
  • Carbono compactado en ranuras socavadas entre barras
  • Cepillos que dejan rayas o marcas irregulares en lugar de bandas lisas.

4.2 Chispas excesivas y arcos eléctricos en los cepillos

Es normal que se produzcan algunas chispas, especialmente en motores antiguos o con cargas elevadas, pero las chispas brillantes y saltarinas y los “fuegos artificiales” de las escobillas son una advertencia grave. Las directrices industriales señalan repetidamente que el exceso de chispas suele deberse a un contacto deficiente de las escobillas o a un problema en la superficie del conmutador.

• Causas comunes de chispas intensas:
  • Cepillos demasiado desgastados → presión del resorte débil → contacto deficiente
  • Resortes desajustados, oxidados o mal emparejados entre los polos.
  • Superficie del conmutador rugosa, rayada o deformada.
  • Calidad de cepillo inadecuada para la aplicación (capacidad de conmutación deficiente)
  • Sobrecarga o configuración incorrecta del accionamiento que provoca picos de corriente graves.

4.3 Desgaste desigual, surcos y barras altas

Cuando el conmutador se desgasta de forma desigual, las escobillas comienzan a rebotar. Ese rebote se traduce en más chispas, lo que provoca un mayor sobrecalentamiento local, lo que a su vez genera un desgaste aún mayor: un clásico círculo vicioso descrito en la literatura sobre mantenimiento de conmutadores.

Es posible que veas:

• Ranuras Cortar el conmutador donde las escobillas han dejado marcas.
• Barras altas (segmentos individuales ligeramente más altos que los vecinos)
• Puntos planos donde alguien ha intentado “pulir” a mano con una técnica deficiente

Estas condiciones imposibilitan un contacto verdadero y fluido, y normalmente deben corregirse con un mecanizado y un socavado adecuados, no solo con una limpieza.

• Pistas de que el desgaste es estructural, no solo estético:
  • Las caras del cepillo muestran ranuras o estrías coincidentes.
  • Puedes ver o sentir pasos entre barras
  • La vibración del motor aumenta con la velocidad, junto con las chispas.

4.4 Sobrecalentamiento, decoloración y quemaduras en las barras

Cuando el conmutador se sobrecalienta repetidamente, la película se vuelve irregular, las barras se oscurecen o se vuelven azules/negras, e incluso se pueden ver pequeños hoyos o bordes derretidos. Los recursos técnicos relacionan esto con chispas destructivas, sobrecargas o un grado inadecuado de las escobillas.

Si los bordes de la barra están quemados o rayados una vez que retiras la película, ya no se trata de una “simple limpieza”. En esta fase, ignorar el problema provocará que se suelten segmentos y se rebobinen por completo.

• El sobrecalentamiento suele aparecer junto con:
  • Cepille las coletas que hayan cambiado de color (decoloración por calor).
  • El aislamiento o barniz cerca del conmutador se vuelve marrón o quebradizo.
  • Alarmas de conducción o picos de corriente bajo carga

4.5 Segmentos del conmutador sueltos o dañados

En casos graves, las barras pueden aflojarse de la estructura de soporte. Esto supone un peligro tanto mecánico como eléctrico: mal contacto, vibraciones y riesgo de que los segmentos se desprendan físicamente a gran velocidad.

Las tiendas y los organismos de normalización advierten que si sospecha que las barras están sueltas (movimiento visible, “clic” ruidoso o quemadura localizada grave), el motor necesita atención profesional de inmediato.

• Hazlo no intenta “golpear las barras hacia atrás” tú mismo en un motor de producción:
  • El riesgo de daños adicionales o desequilibrios es elevado.
  • Es fácil ocultar un problema térmico o mecánico grave subyacente.

4.6 Problemas con los cepillos que dañan los conmutadores

Muchos “problemas de conmutadores” son en realidad cepillo problemas encubiertos. Artículos recientes sobre fallos en motores de corriente continua destacan cuestiones como un grado incorrecto de las escobillas, soportes desalineados y una presión desigual de los resortes como causas directas del rápido desgaste del conmutador y la aparición de chispas.

Las afecciones relacionadas con un cepillado inadecuado incluyen:

• Material del cepillo inadecuado para la carga/velocidad → película deficiente, arco eléctrico elevado
• Los soportes de los cepillos están fuera de posición neutra → la conmutación se produce demasiado pronto/tarde.
• Cepillos demasiado apretados/soltos en los soportes → atascos o vibraciones
• Presión desigual del muelle → contacto desigual y sobrecalentamiento localizado

• Siempre que detecte un problema con el conmutador, pregunte primero:
  • ¿Son los cepillos del grado y la forma adecuados para este motor y esta aplicación?
  • ¿Todos los cepillos tienen la misma longitud y hacen contacto completo y uniforme?
  • ¿Están los soportes de los cepillos centrados correctamente alrededor del eje neutro?

4.7 Causas eléctricas detrás del daño del conmutador

Aunque el hardware parezca perfecto, el manera El motor accionado puede desgastar el conmutador con el tiempo. La sobrecarga, la mala calidad del suministro y una configuración incorrecta del accionamiento de CC son factores documentados que contribuyen a la generación excesiva de arcos eléctricos y calor.

Los problemas incluyen:

• Sobrecarga crónica o condiciones frecuentes de bloqueo
• Alta ondulación debido a rectificadores o accionamientos mal configurados.
• Secuencias repentinas y repetidas de arranque/parada con picos de corriente elevados.
• Debilitamiento incorrecto del campo o pérdida de la protección del campo.

A menudo, estos problemas se manifiestan primero como síntomas a nivel del sistema (desconexiones, sobrecalentamiento bajo carga, cables calientes) y solo más tarde como daños visibles en el conmutador.

• Una buena regla general: Si varios motores conectados a la misma fuente de alimentación tienen problemas con el conmutador, compruebe los ajustes de potencia y accionamiento aguas arriba, no solo el cobre y las escobillas.

5. Un flujo de trabajo práctico para solucionar problemas relacionados con el conmutador

Enfrentarse a un motor de corriente continua que produce chispas y tiene un rendimiento deficiente puede resultar abrumador. El truco consiste en actuar con calma y de forma estructurada: primero la seguridad, luego comprobaciones sencillas y, por último, un diagnóstico más profundo.

El bloqueo y etiquetado es obligatorio en todos los pasos siguientes que impliquen una inspección física.

• Flujo paso a paso que puede seguir:
  1. Observe mientras corre (desde una distancia segura): ruido, vibración, chispas visibles, olor.
  2. Apague de forma segura y bloquee la alimentación eléctrica. Espere a que se produzca la descarga, cuando corresponda.
  3. Compruebe los cepillos: longitud, libertad en los soportes, patrón de contacto, pigtails, estado de los resortes.
  4. Inspeccionar el conmutador: suavidad de la superficie, color, ranuras, barras altas, decoloración.
  5. Limpia con cuidado: Aspire (no sople) el polvo, limpie con un paño sin pelusa; evite los abrasivos agresivos.
  6. Comprueba la alineación: Posición del soporte del cepillo con respecto a la marca neutra; busque huellas sesgadas.
  7. Revisar la configuración de carga y unidad: ¿Algún cambio reciente, sobrecargas o ajustes?
  8. Prueba o haz que se pruebe: aislamiento, bobinado del inducido y campo si los síntomas persisten.

6. Limpieza y reacondicionamiento ligero: ¿qué es razonable hacer in situ?

La mayoría de los guías profesionales coinciden en algunas medidas sencillas y seguras que se pueden tomar en casa: limpieza, inspección y colocación básica de las escobillas. Es mejor dejar los trabajos más invasivos (girar el conmutador, socavar, sustituir barras) a un taller de reparación de motores que cuente con las herramientas adecuadas.

Para un mantenimiento ligero:

• Utilice una aspiradora y un paño seco para eliminar el polvo y el carbón, no aire comprimido.
• Si va a colocar cepillos nuevos, utilice la piedra de asentamiento adecuada o un abrasivo fino diseñado para tal fin.

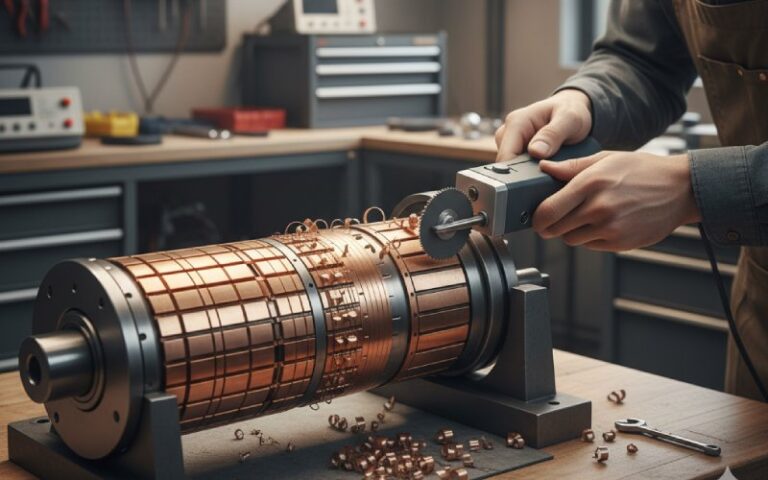

• Asegúrese de que el rebaje de mica entre las barras sea debajo la superficie y libre de residuos
• Después de la limpieza, haga funcionar el motor con una carga ligera durante un rato para reconstruir una película adecuada.

• Evita estos atajos tentadores pero perjudiciales:
  • Lijar el conmutador enérgicamente con papel de lija grueso.
  • Barras de limado manual para “corregir” segmentos altos
  • Mezclar tipos o calidades de pinceles porque “es lo que teníamos en el estante”.”
  • Proyectar polvo de carbono con aire, donde puede migrar a otros equipos.

7. Hábitos de mantenimiento preventivo que reducen drásticamente los problemas del conmutador

La diferencia entre los motores que “simplemente funcionan” durante años y los motores que fallan constantemente suele ser un mantenimiento sencillo, aburrido y constante. Muchos profesionales recomiendan inspecciones programadas del estado de las escobillas y del conmutador, junto con una limpieza periódica y pruebas básicas.

Buenas prácticas básicas:

• Inspecciones periódicas de los cepillos (por ejemplo, cada 500-1000 horas de funcionamiento para aplicaciones exigentes)
• Sustitución de cepillos antes de que alcancen la longitud mínima, no después de que empiecen a chispear intensamente.
• Comprobación de la tensión del muelle en todos los cepillos para garantizar una presión uniforme
• Limpieza del conmutador y el interior del motor para eliminar el polvo de carbón y los residuos.
• Verificación de la refrigeración/ventilación — Los filtros obstruidos y los conductos bloqueados matan silenciosamente a los conmutadores.

8. Cuándo dejar de hacer bricolaje y llamar a un especialista en motores

Hay una línea muy clara entre “un buen mantenimiento interno” y “estamos a punto de convertir este motor en chatarra”. Muchas normas y guías de reparación dicen, en esencia, que cuando se detectan daños estructurales o térmicos graves, hay que acudir a un profesional.

Debe acudir a un especialista cuando:

• Las barras están visiblemente sueltas, desplazadas, agrietadas o muy quemadas.
• Las chispas son fuertes, erráticas y van acompañadas de humo u olor a quemado.
• El motor dispara los dispositivos de protección repetidamente incluso después de las comprobaciones básicas.
• Es evidente que es necesario girar/socavar el conmutador.
• Sospechas que hay fallos en el bobinado (olor a quemado, lecturas de resistencia desiguales, marcas de descarga eléctrica).

• Ventajas de pedir ayuda pronto en lugar de tarde:
  • Pueden recuperar o reacondicionar el conmutador antes de que el daño se propague.
  • Obtienes datos (mediciones, fotos, resultados de pruebas) que puedes incorporar a tu programa de mantenimiento.
  • Evita tiempos de inactividad por emergencias y decisiones apresuradas sobre sustituciones.

9. Reflexiones finales: escuchar al conmutador antes de que grite

Los motores de corriente continua son máquinas maravillosamente robustas, pero sus conmutadores son sinceros: transmiten sus quejas en forma de luz (chispas), sonido (ruido) y color (decoloración) mucho antes de que se produzca un fallo catastrófico. Si trata esos primeros signos como una conversación en lugar de como una molestia, conseguirá que sus motores duren mucho más y le den muchos menos problemas.
