¿Qué son los devanados compensadores y cómo ayudan a la conmutación?

TL;DR

• Los devanados de compensación no sustituyen a los interpolos. Anulan la reacción del inducido bajo la cara del polo. Los polos intermedios se encargan de la emf de inversión necesaria durante la inversión de corriente.
• Su valor real aparece en el conmutador. Una menor distorsión del flujo se traduce en una zona neutra más estable, menos chispas erráticas y menos tensión en la superficie de la bobina. conmutador.
• Son más importantes en las máquinas de corriente continua de gran potencia. Piense en grandes oscilaciones de carga, funcionamiento en campo débil, servicio de marcha atrás, servicio de tracción, trenes de laminación, polipastos. Lugares donde una conmutación “suficientemente buena” suele dejar de serlo.

Si el motor empieza a chispear bajo carga, éste es el tema importante

Muchas máquinas de corriente continua funcionan bien con poca carga. Luego la corriente aumenta. O la carga cambia rápidamente. O la máquina invierte con fuerza.
Es entonces cuando el conmutador empieza a decir la verdad.

Ya lo verás:

• chispas en las escobillas que empeoran durante las oscilaciones de carga
• película del colector ennegrecida o irregular
• brazos del cepillo calientes o contacto inestable del cepillo
• marcas en el borde de la barra, arrastre o deterioro localizado de la superficie
• una máquina que se comporta aceptablemente en un punto de carga y mal en otro

En esa fase, el grado del pincel no es la única cuestión. Tampoco lo es la posición de la brocha.

A veces, la pieza que falta es magnética. Más concretamente, la reacción polo-cara de la armadura.

Qué hace realmente un bobinado compensador

Un bobinado de compensación es un bobinado incrustado en ranuras en las caras de los polos principales y conectado en serie con el inducido.

De eso se trata.

No está ahí para crear un aumento de campo de propósito general. Está ahí para oponerse a la mmf de la armadura directamente debajo de la cara del polo, donde el flujo principal se dobla fuera de forma cuando aumenta la corriente de la armadura.

Así que el efecto es local. Y práctico.

En lugar de dejar que la punta de un polo se llene de flujo mientras el otro se debilita, el bobinado de compensación empuja hacia atrás contra esa distorsión. El flujo de la cara del polo se mantiene más plano. La zona neutra se mueve menos. La conmutación tiene un entorno magnético más limpio en el que trabajar.

No es perfecto. Más limpio.

Cómo ayudan los devanados compensadores a la conmutación

Ayudan a la conmutación eliminando una de las condiciones que la hacen inestable.

Esa distinción es importante.

Durante la conmutación, la bobina en cortocircuito debe invertir la corriente. Su autoinductancia resiste esa inversión. Por eso existen los interpolos. Suministran la corriente de conmutación necesaria para superar la tensión de reactancia.

Los devanados compensadores hacen algo diferente:

• reducen la distorsión del flujo bajo la cara del polo
• limitan el desplazamiento del plano neutro al cambiar la carga
• reducen los efectos inducidos adicionales causados por un campo de entrehierro muy distorsionado
• hacen que la posición del cepillo sea menos sensible a las variaciones de carga

Así que no, un bobinado de compensación no hace el trabajo del interpolo.

Hace posible el trabajo del interpolo en un rango de funcionamiento más amplio y accidentado.

Bobinado compensador vs Interpolos vs Cambio de escobillas

Aquí es donde mucha gente aplana demasiado la historia.
Una máquina con interpolos pero con una mala compensación entre polos puede seguir comportándose mal ante un cambio violento de carga.
Una máquina con compensación pero con una débil acción de conmutación puede seguir chispeando.

Ambas cosas pueden ser ciertas.

Por qué es importante la conexión en serie

El devanado de compensación está conectado en serie con el inducido por una sencilla razón: la perturbación que se corrige es creada por la corriente del inducido.

Aumenta la corriente, aumenta la reacción del inducido.
La corriente de compensación también sube.

Ese seguimiento es la característica. Sin él, el bobinado llegaría tarde, estaría desajustado o sólo sería útil en un punto de funcionamiento.

En el trabajo real, eso sería casi inútil.

Dónde suelen ser necesarios los bobinados de compensación

Suelen estar justificados en máquinas en las que la reacción del inducido deja de ser una cuestión secundaria y empieza a condicionar directamente el comportamiento del colector.

Los casos típicos son:

• Accionamientos de trenes de laminación con cambios bruscos de carga y picos de corriente repetidos
• Motores de tracción donde la carga, la velocidad y la corriente no permanecen constantes durante mucho tiempo
• Elevadores de minas y accionamientos reversibles pesados donde los cambios de dirección y las sobrecargas castigan al conmutador
• Motores de CC grandes que funcionan con campo débil donde el campo de la armadura se vuelve demasiado influyente
• Cualquier máquina de alta inercia y alta carga dinámica donde la conmutación estable tiene que sobrevivir a las transiciones, no sólo al funcionamiento en estado estacionario.

Las pequeñas máquinas de corriente continua suelen funcionar sin devanados de compensación.
Las máquinas grandes y trabajadoras a menudo no lo hacen.

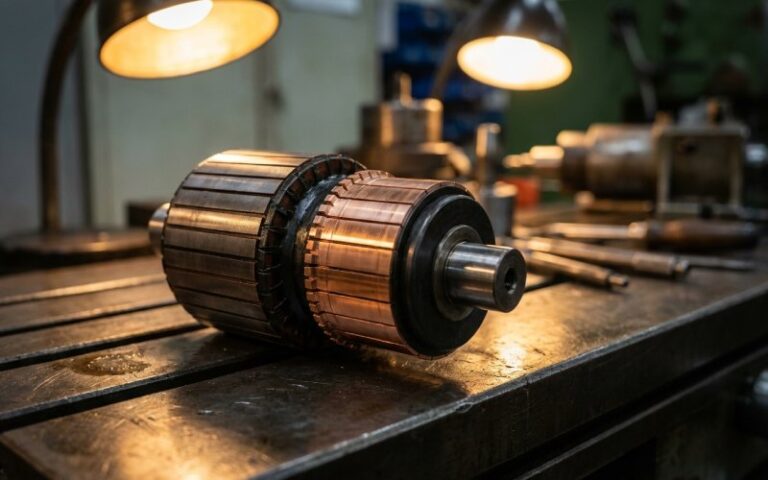

Qué cambia en el conmutador cuando la compensación es correcta

Lo primero que mejora no es la teoría. Es el comportamiento.

Tiendes a conseguir:

• chispas menos sensibles a la carga
• una zona neutra más estable
• mejores condiciones de contacto de las escobillas en los cambios de trabajo
• menor riesgo de daños en la superficie del colector debido a un mal equilibrio magnético
• menos posibilidades de que se culpe a un colector sano de un problema de distribución de campos

Esto último es importante en los trabajos de mantenimiento.

Un colector puede ser mecanizado, apedreado, rebajado, limpiado, y aún así seguir funcionando mal si las condiciones magnéticas durante la conmutación son incorrectas.
La superficie es donde se muestran los daños. No siempre es donde empieza el fallo.

Síntomas comunes de una mala compensación

Si la compensación es inadecuada, está en circuito abierto, mal conectada o mal adaptada al servicio, los síntomas suelen manifestarse en forma de inestabilidad de funcionamiento en lugar de una única señal de fallo.

Busque patrones como estos:

1. Chispa que crece con la carga, no sólo con la velocidad

Si la máquina está tranquila con poca corriente, pero se avería al aumentar la corriente del inducido, la reacción del inducido frente a los polos debe estar en la lista.

2. La posición del cepillo se vuelve molesta y sensible

Una máquina que parece querer un ajuste de cepillo diferente con cargas diferentes a menudo le está diciendo que la zona neutra se está moviendo demasiado.

3. La angustia del conmutador se concentra tras un cambio rápido de carga o una inversión

Se trata de una pista común en los molinos de inversión, el servicio de tracción y el servicio de elevación.

4. Los polos intermedios parecen “correctos”, pero la conmutación sigue sin estar limpia.

Esto puede ocurrir cuando el soporte de inversión de la bobina está presente, pero la distribución del flujo del polo principal sigue estando muy distorsionada bajo carga.

5. Los síntomas superficiales reaparecen tras el mantenimiento rutinario del colector.

Si se limpia la superficie y vuelve a aparecer el mismo patrón, deje de tratarlo como un problema exclusivo de la superficie.

Notas prácticas de diseño que suelen interesar a los ingenieros

Algunos puntos importan más que las definiciones generales habituales.

• Los devanados de compensación se dirigen al efecto inducido bajo el arco polar. No en toda la máquina en un sentido vago.
• Se refieren principalmente a la reacción de la armadura de magnetización cruzada bajo carga. Ese es el alborotador aquí.
• No eliminan la necesidad de interpolos. Todavía hay que forzar la inversión de la corriente a través de la bobina cortocircuitada correctamente.
• Añaden cobre, ranuras en la cara del poste, costes y complejidad. Por lo tanto, se utilizan cuando el deber lo justifica.
• Son una elección de sistema, no decorativa. El diseño de los polos, el nivel de corriente del inducido, la intensidad de campo, el ciclo de trabajo y los requisitos de los conmutadores forman parte de la misma cadena.

Por eso las adaptaciones no siempre son sencillas.
Añadir o quitar una compensación cambia más de una cosa.

Una regla práctica

Si la máquina funciona con una carga constante, una oscilación de corriente modesta y unas condiciones de conmutación suaves, puede bastar con interpolos y una configuración correcta de las escobillas.

Si la máquina vive sobrecargas, inversiones, choques de corriente, campo débil o transitorios repetidos, los devanados de compensación dejan de ser teoría opcional y pasan a convertirse en seguros de conmutador.

No es un seguro barato. Sigue siendo un seguro.

Por qué es importante para la vida del conmutador

Un conmutador no falla de forma aislada.

Una mala compensación magnética puede provocar:

• arco repetido en la zona de contacto de la escobilla
• formación desigual de la película
• sobrecalentamiento local en los bordes de la barra
• desgaste acelerado de las escobillas
• aumento de la frecuencia de mantenimiento
• un daño progresivo que se interpreta erróneamente como un problema de materiales únicamente

Por ello, el rendimiento de los colectores no puede juzgarse únicamente por el acabado superficial o la calidad de las escobillas.
Si el lado magnético es inestable, el conmutador se convierte en la víctima visible.

Conclusión

Los devanados de compensación ayudan a la conmutación porque evitan que el flujo del polo principal se vuelva inestable bajo la carga del inducido.

Esa es la versión limpia.

No sustituyen a los interpolos. No borran mágicamente la tensión de reactancia. No solucionan todos los problemas de chispas. Pero en las grandes máquinas de corriente continua con servicio severo, eliminan la distorsión del campo que sigue convirtiendo la conmutación normal en un problema de mantenimiento.

Y una vez que esa distorsión desaparece, el conmutador tiene una oportunidad justa de hacer su trabajo.

Si su máquina presenta chispas persistentes, daños repetidos en la superficie del colector o un comportamiento inestable de las escobillas al cambiar la carga, el siguiente paso correcto no siempre es otro ajuste de las escobillas. A veces, la verdadera cuestión es si las condiciones electromagnéticas alrededor del colector son correctas.
