Conmutadores de motores de electrodomésticos: Dónde se siguen utilizando y qué deben comprobar los compradores de OEM
No todos los motores de electrodomésticos siguen mereciendo un conmutador. Eso ya está decidido. En los programas actuales de electrodomésticos, los conmutadores permanecen allí donde la velocidad muy alta, el par de arranque duro, el embalaje compacto y el control de bajo coste siguen siendo importantes. Desaparecen cuando los objetivos de larga duración, bajo ruido audible y eficiencia se imponen en el diseño.
Para los equipos OEM, la verdadera cuestión no es si conmutadores son antiguos o nuevos. Se trata de saber si el ciclo de trabajo del motor sigue favoreciendo una arquitectura universal o de escobillas. Cuando la respuesta es afirmativa, el colector deja de ser una pieza básica rápidamente. La geometría de la barra, la resistencia del cuerpo moldeado, la excentricidad, la estabilidad de la pista de escobillas, el aislamiento del segmento, la retención de la sobrevelocidad. Esos detalles empiezan a decidir la vida útil.
Índice
Dónde siguen teniendo sentido los conmutadores en los electrodomésticos modernos
| Categoría de aparatos | Arquitectura típica del motor | Por qué un conmutador aún sobrevive aquí | Qué deben comprobar primero los compradores de OEM |
|---|---|---|---|
| Aspiradoras | Motor universal | Velocidad muy alta, fuerte succión en un paquete compacto, control sencillo | Retención de sobrevelocidad, runout, rebote de escobillas, EMI, resistencia del cuerpo moldeado |
| Licuadoras, batidoras, picadoras, procesadores de alimentos | Motor universal | Fuerte par de arranque, servicio repetido de arranque-parada, cambios bruscos de carga | Perfil de la barra de cobre, estabilidad de la pista de cepillado, tensión de corriente de pérdida |
| Secadores de pelo y aparatos de flujo de aire | Motor de corriente continua con escobillas o universal en plataformas sensibles a los costes | Paquete compacto, accionamiento sencillo, control de costes | Calor, recorrido del polvo del cepillo, acabado de la superficie, comportamiento de las partículas en interiores |
| Algunas lavadoras y lavadoras-secadoras | Motor colector en plataformas heredadas o con costes reducidos | Amplia gama de velocidades sin una pila de accionamiento más compleja | Ruido, desgaste de las escobillas, mayor estabilidad del ciclo de trabajo |
| Robots aspiradores y pequeños auxiliares | Pequeños motores de CC con escobillas | Bajo consumo, control sencillo por puente H, integración compacta | Picos de corriente, arranques frecuentes, constancia de vida útil, fabricabilidad a bajo coste |
Este mapa de aplicaciones sigue la forma en que se utilizan actualmente las arquitecturas de motores universales, con escobillas y sin escobillas en los electrodomésticos: los conmutadores siguen siendo fuertes en productos de alta velocidad y servicio intermitente, mientras que muchos accionamientos principales de frecuencia variable se han decantado por soluciones sin escobillas.
Conmutadores de motores de aspiradoras: todavía una aplicación de alta velocidad
Las aspiradoras con cable siguen siendo uno de los hogares más claros para un colector de motor universal. La razón es evidente. Un motor de aspiradora tiene que producir un fuerte flujo de aire a partir de un conjunto motor-ventilador estrecho, y los motores universales pueden funcionar muy por encima de los límites de velocidad que determinan el pensamiento de los motores de frecuencia de línea ordinarios. También son fáciles de controlar con electrónica de bajo coste, por lo que esta arquitectura sigue apareciendo allí donde el precio y la densidad de potencia son importantes.
En nuestras revisiones de fábrica, los proyectos de colectores de motores de aspiradoras rara vez tienen que ver sólo con el cobre. Nos fijamos pronto en la retención de la sobrevelocidad, la geometría de los segmentos, la integridad del cuerpo moldeado y el control de la redondez. Un colector que es simplemente aceptable a velocidad de banco puede volverse ruidoso e inestable una vez que el rebote de las escobillas, la alta velocidad periférica y el crecimiento térmico empiezan a acumularse. Las superficies no redondeadas, el alto contenido de mica y el mal estado de la superficie aparecen rápidamente en la interfaz de la escobilla.
También se habla de un filtro más nuevo. Los aparatos de uso en interiores se están juzgando más por el comportamiento de las partículas alrededor del sistema del motor, no sólo por la succión o la salida acústica. Los motores con escobillas pueden aportar más partículas que los motores sin escobillas, por lo que el conmutador, el sistema de escobillas y la trayectoria del flujo de aire deben examinarse conjuntamente, no como elementos de compra independientes.
Conmutadores de licuadoras, batidoras, picadoras y procesadores de alimentos: par elevado en arranques bruscos
Los electrodomésticos de cocina siguen siendo territorio de conmutadores sólidos. No porque sean sencillos. Porque no lo son. Un conmutador de motor de batidora o un conmutador de motor de amasadora se ven sometidos a un servicio repetido de arranque y parada, cambios bruscos de carga, eventos ocasionales cercanos a la parada y ciclos térmicos cortos que no son especialmente indulgentes. Los motores universales siguen siendo habituales en estos casos porque ofrecen un par de arranque y una velocidad elevados en un paquete compacto y de bajo coste.
Aquí es donde las conversaciones con los fabricantes de equipos originales suelen ser más específicas. Podemos revisar el conmutador tipo gancho, el conmutador tipo ranura o las estructuras conectadas al elevador en función del método de bobinado, el flujo de producción y el objetivo de retención mecánica. Los diseños de segmento en gancho se utilizan ampliamente cuando la eficiencia de la conexión del bobinado es importante en programas de motores más pequeños. Las estructuras tipo ranura entran en el debate cuando la resistencia mecánica y el rendimiento de sobrevelocidad requieren más atención.
Para esta familia de productos, el peor error de aprovisionamiento es especificar el conmutador del motor del electrodoméstico basándose únicamente en la potencia en vatios. No se trata de eso. La tensión real proviene de la corriente de arranque, la repetición del servicio, las cargas pastosas, el choque de la escobilla y la forma en que la escobilla se desliza por la pista después de cientos de ciclos agresivos. La densidad de corriente, la velocidad de deslizamiento, la presión de contacto y la formación de arcos afectan al desgaste. Y no de manera uniforme.
Conmutadores de secadores de pelo y otros aparatos de flujo de aire: se siguen utilizando, pero con más presión.
Los secadores de pelo y aparatos de flujo de aire similares siguen utilizando sistemas de motor conmutado en muchos diseños sensibles a los costes. Esta arquitectura sigue siendo atractiva por su diseño compacto y su control sencillo. Dicho esto, esta categoría se sitúa cerca del usuario, por lo que el ruido, el desgaste de las escobillas y el comportamiento de las partículas importan más que en muchas aplicaciones de motores ocultos. Por este motivo, los programas de gama alta se han decantado más rápidamente por los diseños sin escobillas.
Cuando revisamos un colector a medida para electrodomésticos en este segmento, prestamos una atención inusitada al acabado de la superficie, la trayectoria del polvo de las escobillas, la estabilidad térmica del cuerpo moldeado y la consistencia de la pista del segmento tras la exposición al calor. No basta con que el motor funcione. Tiene que permanecer controlado en un producto que el usuario final sostiene cerca, a menudo para un uso diario repetido.
Conmutadores de lavadora: no han desaparecido, pero ya no son la respuesta por defecto
El conmutador de una lavadora sigue siendo relevante en parte del mercado, sobre todo en plataformas antiguas y diseños de motor colector impulsados por los costes. Pero el centro de gravedad de los electrodomésticos de frecuencia variable se ha desplazado hacia los accionamientos principales sin escobillas. Las lavadoras, los frigoríficos y los aparatos de aire acondicionado se han movido en esa dirección en una gran parte de los diseños actuales porque los motores sin escobillas ayudan a reducir la eficiencia, el ruido y el desgaste relacionado con el mantenimiento.
Por eso, para los productos de lavandería, tratamos los conmutadores como una oportunidad segmentada, no como una respuesta universal. Esta distinción es importante a la hora de buscar proveedores. Una plataforma antigua puede necesitar una estructura de sustitución estable y de costes controlados. Una nueva plataforma premium puede no necesitar un conmutador en absoluto. Pretender lo contrario supone una pérdida de tiempo de desarrollo.

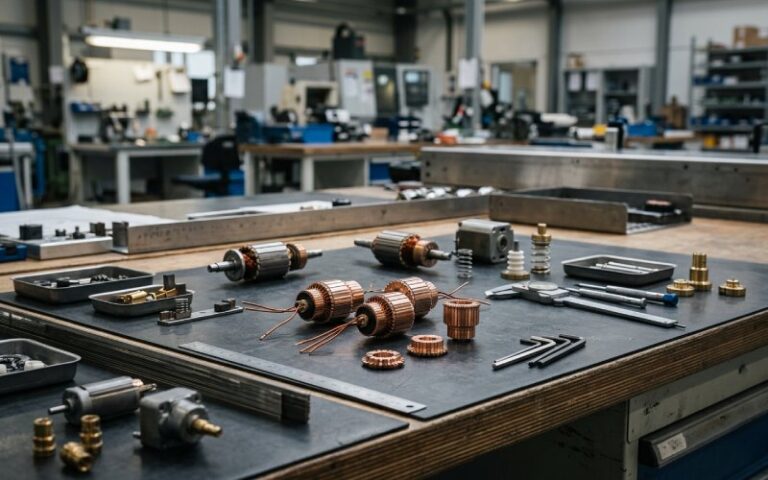

Robots aspiradores y pequeños electrodomésticos auxiliares: el silencioso segundo mercado
Esta parte se pasa por alto. Mucho.
Incluso en los casos en los que el accionamiento principal pasa a ser sin escobillas, muchos pequeños auxiliares siguen siendo de escobillas. En los diseños de robots aspiradores, las escobillas laterales y otros canales de movimiento de baja potencia suelen construirse en torno a motores de escobillas compactos con circuitos de accionamiento sencillos. En el caso de los motores de baja potencia, el tiempo y el coste adicionales de una ruta de desarrollo BLDC no siempre tienen sentido. Esta lógica no sólo se aplica a los robots aspiradores, sino también a otros subconjuntos de electrodomésticos.
Para un fabricante de colectores, este segundo mercado es importante. Puede que estos programas no utilicen motores de grandes colectores, pero siguen necesitando una calidad estable en arquitecturas de escobillas en miniatura o de bajo consumo. La consistencia importa más que la potencia de los colectores. El OEM suele querer menos sorpresas en el muestreo, menos desviaciones en las pruebas de vida útil y una electrónica más sencilla.
Qué cambiamos realmente en un colector de aparato a medida
1) La geometría de la barra de cobre no es un detalle menor
La corriente de calado repetida en una mezcladora no ataca al conmutador de la misma manera que una velocidad en vacío muy elevada en un motor de vacío. El perfil de la barra, el estado de los bordes y la geometría del segmento deben ajustarse en función del ciclo de trabajo real. No contra una etiqueta genérica del motor. El comportamiento del desgaste cambia con la densidad de corriente, la velocidad de deslizamiento, la presión y la actividad del arco, por lo que el diseño del cobre tiene que reflejar el patrón de tensión real.
2) La fuerza y la retención del cuerpo moldeado tienen que coincidir con el riesgo de exceso de velocidad
En los programas de colectores de motores universales de alta velocidad, el cuerpo moldeado no sólo debe mantener la forma. Tiene que mantener estable la retención de segmentos en condiciones de calor, fuerza centrífuga y ciclos térmicos repetidos. Dependiendo de la estructura, las características de refuerzo y los métodos de bloqueo de segmentos pasan a formar parte del debate sobre la fiabilidad mucho antes de lo que muchos compradores esperan.
3) La excentricidad, el acabado de la superficie y el control de la mica deciden si el cepillo se desliza limpiamente
Un dibujo técnicamente correcto puede fallar en uso si la escobilla ve una pista inestable. Una excentricidad excesiva, errores de rugosidad, mica elevada o defectos superficiales localizados pueden provocar vibraciones, chispas, ruidos y un desgaste acelerado. Esta es una de las razones por las que nunca tratamos el acabado del colector como un proceso secundario. Forma parte del rendimiento.
4) El grado de la escobilla, la presión del muelle y el diseño del colector deben revisarse como un único sistema.
Un colector potente con un sistema de escobillas incorrecto sigue siendo un diseño incorrecto. El desgaste mecánico cambia con la velocidad y la presión de la interfaz. El desgaste eléctrico cambia con la corriente y la calidad de la conmutación. Por eso pedimos las especificaciones de las escobillas, el ciclo de trabajo y el rango de velocidad antes de congelar un dibujo de colector personalizado. No pretendemos recopilar datos adicionales. Intentamos evitar un problema de vida útil predecible.
Dos patrones de ingeniería que vemos una y otra vez
En los proyectos de colectores de motores de aspiradoras de alta velocidad, el síntoma visible suele ser el chisporroteo o el aumento del ruido de las escobillas al final de las pruebas de resistencia. La causa suele ser menos dramática de lo que los compradores esperan: desviación de la redondez, estado inconsistente del borde del segmento, contacto inestable de la escobilla a velocidad o márgenes de retención que parecían aceptables sólo al principio de la prueba. Los programas de alta velocidad castigan los pequeños errores mecánicos.
En los programas de licuadoras y trituradoras, el patrón más común es el desgaste prematuro del cobre o la conmutación inestable después de arranques repetidos con cargas pesadas. El motor no funciona en una banda de carga suave de laboratorio. Se ve sometido a picos de corriente, demandas de par bruscas e intervalos de refrigeración cortos. En estos programas solemos volver al perfil de la barra de cobre, la presión del muelle, la estabilidad de la pista de escobillas y si la estructura del conmutador seleccionada se ajusta realmente al devanado y al perfil de servicio.
Qué deben enviar los compradores OEM antes de pedir un presupuesto
Si el objetivo es un conmutador de aparato a medida fiable, el paquete útil mínimo es sencillo: tipo de motor, tensión nominal, rango de velocidad, ciclo de trabajo, grado de la escobilla, presión del muelle, dibujo del inducido y el patrón de carga real del aparato. Para los conmutadores de motor de aspiradora, el objetivo de sobrevelocidad es importante. En el caso de los conmutadores de motores de batidoras, el comportamiento de parada y rearranque es más importante. Misma familia de productos, diferente mapa de fallos.
Si en su proyecto se observa un desgaste prematuro de las escobillas, una conmutación inestable, problemas de sobrevelocidad o resultados incoherentes en las pruebas de vida útil, envíenos el plano del motor y los datos del ciclo de trabajo. Revisamos el colector como una pieza del sistema (estructura, cobre, moldeado, acabado e interfaz de la escobilla juntos), por lo que el debate sobre el muestreo parte de las condiciones reales de funcionamiento, no de un atajo de catálogo.
Preguntas frecuentes
¿Se siguen utilizando colectores en los electrodomésticos modernos?
Sí. Siguen utilizándose ampliamente en productos de alta velocidad o servicio intermitente, como aspiradoras, batidoras, mezcladoras, picadoras y toda una gama de pequeños auxiliares con escobillas. Su presencia es mucho menor en los motores principales de frecuencia variable, donde las soluciones sin escobillas tienen ahora una mayor cuota de mercado.
¿Qué categoría de electrodomésticos sigue dependiendo más de los conmutadores universales de motor?
Las aspiradoras y muchos aparatos de cocina siguen siendo los ejemplos más claros. Las aspiradoras necesitan una potencia compacta de alta velocidad. Las licuadoras, batidoras y picadoras necesitan un par de arranque agresivo y toleran mejor la estructura de costes de un motor universal que muchos aparatos de gran potencia.
¿Cuál es la diferencia entre un colector de gancho y un colector de ranura?
En el trabajo práctico de los fabricantes de equipos originales, los conmutadores de gancho suelen discutirse cuando la eficiencia de la conexión del bobinado y el menor flujo de producción del motor son importantes. Es más probable que los conmutadores de ranura entren en la conversación cuando la resistencia mecánica y el rendimiento de sobrevelocidad requieren una revisión más detallada. La elección correcta depende del método de bobinado, la estructura del rotor y el esfuerzo de funcionamiento.
¿Las lavadoras siguen utilizando conmutadores?
Algunos lo son. Especialmente las plataformas de motor colector más antiguas o más costosas. Pero muchos programas modernos de lavadoras de velocidad variable utilizan ahora accionamientos principales sin escobillas porque contribuyen a la eficiencia, reducen el ruido y reducen el desgaste relacionado con las escobillas.
¿Qué debe comprobar un OEM antes de elegir un fabricante de colectores?
No se limite al diámetro exterior y al número de segmentos. Compruebe el ciclo de trabajo, el objetivo de sobrevelocidad, la densidad de corriente, el grado de las escobillas, la presión del muelle, la resistencia del cuerpo moldeado, la excentricidad, el acabado superficial y el perfil de carga real del aparato. Un diseño de colector que no tenga en cuenta estos datos suele crear problemas más adelante en las pruebas de vida útil.
