Chispas y desgaste del colector: Por qué las escobillas deben alinearse con el plano neutro del motor
El plano neutro del motor es la posición de marcha en la que la bobina situada debajo de la escobilla puede invertir la corriente con el menor esfuerzo de conmutación. Cuando las escobillas se desvían de esa posición, el resultado suele aparecer primero en la pantalla. conmutador. Chispas. Quemaduras en los bordes. Película inestable. Desgaste más rápido de la escobilla. Entonces las reparaciones empiezan a salir caras.
Lo vemos a menudo en unidades devueltas. El problema de la escobilla se discute primero. El daño del colector se discute después. En el servicio, por lo general es el mismo evento.
Índice
Por qué la alineación del plano neutro es importante para el colector
Una escobilla no se asienta simplemente sobre el cobre. Puentea segmentos mientras la bobina en cortocircuito intenta terminar la inversión de corriente. Si la escobilla no está alineada con el plano neutro en marcha, esa inversión termina demasiado pronto o demasiado tarde. El error eléctrico es breve. El daño superficial no lo es.
Lo que sigue es familiar:
- aumentan las chispas del conmutador
- el borde de salida empieza a soportar más tensión
- los bordes de la barra se decoloran o queman
- la formación de la película se vuelve irregular
- el desgaste del cepillo deja de parecer normal
- la cara del conmutador pierde estabilidad, lentamente al principio
Por eso, la alineación de los cepillos no es un ajuste pequeño. Decide si la conmutación se mantiene dentro del control o se desplaza hacia los bordes del segmento.
Síntomas de alineación de escobillas fuera de punto muerto en colectores
En las revisiones de fallos de fábrica, la marcha fuera de punto muerto suele dejar un patrón en lugar de una marca aislada.
1. Quemado del borde de la barra
Este es uno de los signos más claros. El evento de conmutación ya no está centrado donde debería, por lo que el borde del segmento empieza a ver tensión eléctrica concentrada. Una vez que esto se repite a lo largo de los ciclos de carga, el estado del borde empeora. La vida útil de la superficie disminuye.
2. Deterioro de la maleza
Cuando la inversión de la corriente termina tarde, el borde de salida suele cargar con la penalización. La cara del cepillo empieza a contar la historia antes de que lo haga el maquinista.
3. Película del conmutador desigual o débil
Una película estable necesita una conmutación estable. La marcha fuera de punto perturba ese equilibrio. Entonces, la superficie alterna entre la sobremarca y la infraprotección. Ninguno de los dos estados es útil.
4. Marcas de chispa repetidas alrededor del conmutador
No marcas al azar. Ni suciedad. Un patrón repetitivo normalmente significa que la máquina está funcionando con un error de conmutación que sigue volviendo a la misma zona de contacto.
5. Desgaste del cepillo que se achaca al material demasiado pronto.
Esto ocurre a menudo. Primero se cuestiona la nota del cepillo. A veces con razón. Pero cuando la posición neutra es incorrecta, incluso un grado de pincel adecuado empieza a parecer malo.

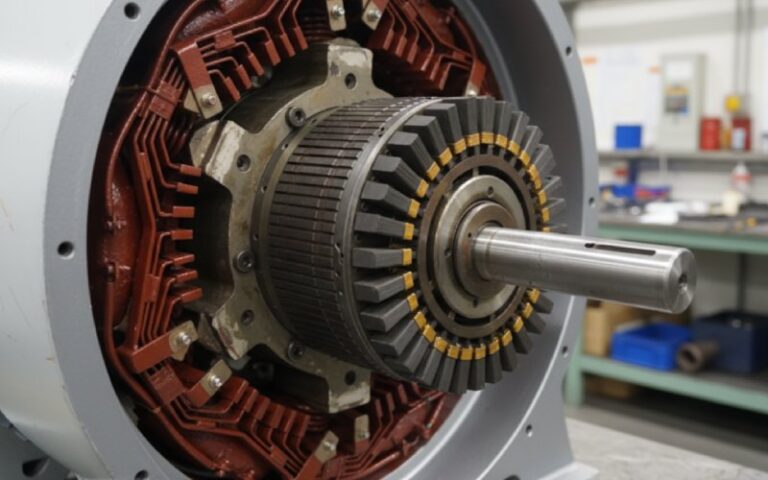

Cómo desplaza la carga del motor el plano neutro
Aquí es donde muchos ajustes de campo salen mal.
El plano neutro no es fijo como lo es una marca mecánica. Bajo carga, la reacción del inducido modifica las condiciones magnéticas en el interior de la máquina. Por lo tanto, el plano neutro en funcionamiento puede desplazarse. Con poca carga, la máquina puede parecer aceptable. Bajo carga de trabajo, en realidad no.
Esto es importante porque muchos fallos de los colectores no se producen durante las comprobaciones en el banco de pruebas. Nacen en el servicio real:
- corriente más alta
- ciclos de funcionamiento más largos
- arranques repetidos
- demanda de par cambiante
- compensación imperfecta en el diseño del motor
Así pues, una posición de escobillas que parece tranquila en vacío puede dañar el colector en servicio. Lentamente. Luego, de repente, no lentamente.
Posición del cepillo frente a grado del cepillo: qué falla primero
La calidad de la brocha importa. La presión importa. El estado del soporte. La velocidad de la superficie. También la contaminación.
Aun así, en el trabajo práctico con colectores, la posición de las escobillas es una de las primeras cosas que queremos descartar.
¿Por qué? Porque un material de escobillas incorrecto puede acortar la vida útil. Una alineación incorrecta del neutro puede dañar la propia conmutación. Eso es un nivel diferente de fallo. La máquina puede seguir funcionando, pero la superficie de cobre empieza a pagarlo inmediatamente.
Solemos leer el orden de sospecha así:
- Comprobar la posición de la escobilla y el punto muerto
- Comprobar el patrón visible del colector
- Comprobar el estado y la presión del soporte
- A continuación, juzgar el grado de cepillo
- A continuación, juzgar si el conmutador ha cruzado en el territorio de reemplazo
No todas las unidades siguen este orden. Bastantes lo hacen.
Qué significa el funcionamiento en punto muerto para el diseño del colector
Un buen colector no puede anular un mal ajuste de la escobilla. Sin embargo, puede sobrevivir más tiempo antes de que el daño sea permanente.
Desde el punto de vista de la fabricación, hay varios detalles que importan una vez que la máquina ya está funcionando cerca del límite:
- coherencia de la geometría de los segmentos
- concentricidad
- control de la calidad y dureza del cobre
- profundidad y acabado de la mica
- estabilidad del aislamiento al calor
- precisión de mecanizado tras el montaje
Esto no elimina la necesidad de una correcta alineación de las escobillas. Deciden cuánto abuso puede absorber el colector antes de que el desgaste se convierta en quema de bordes, y la quema de bordes se convierta en sustitución.
Esta es una de las razones por las que los colectores de recambio no deben tratarse como piezas genéricas de cobre. Si un motor ya ha mostrado chispas repetidas o desgaste inestable de las escobillas, la unidad de recambio debe coincidir con la aplicación, no sólo con las dimensiones del dibujo.
Señales de campo que utilizamos al comprobar los problemas de alineación de la maleza
| Condición observada | Lo que suele sugerir | Lo primero que comprobamos |
|---|---|---|
| Quemado del borde de la barra | La conmutación se desplaza de la zona de marcha adecuada | Posición del cepillo respecto al plano neutro de marcha |
| Chispas fuertes en la pista de cepillado | La inversión de corriente no termina limpiamente | Posición neutra con carga real |
| Daños en la maleza | Conmutación tardía o tensión excesiva a la salida del cepillo | Posición del cable y del soporte del cepillo |
| Lámina colectora irregular | Transferencia de corriente inestable, a menudo mezclada con efectos de carga o contaminación. | Patrón de superficie, condición de carga, estabilidad de alineación |
| Desgaste rápido del cepillo sin defectos evidentes del material | Problema de ajuste eléctrico antes que de material | Alineación del plano neutro, presión, ajuste del soporte |
| Marcas de repetición alrededor de barras específicas | Tensión de conmutación recurrente en las transiciones entre segmentos | Estado del segmento, desviación y posición del cepillo juntos |
Esta tabla es la forma de mantener la conversación con los pies en la tierra. No todos los problemas de chispa implican la sustitución inmediata del colector. Pero una vez que los bordes del segmento se queman, la ventana de reparación se estrecha.
Cuando la desalineación de las escobillas se convierte en un problema de sustitución
Hay un punto en el que la adaptación ya no es suficiente.
Si el colector ya muestra una o más de las condiciones que se indican a continuación, el problema ya no es sólo el ajuste de la escobilla:
- quema del borde del segmento que sigue volviendo después de la corrección
- película superficial inestable después de volver a engrasar los cepillos
- arrastre de cobre o pista rugosa
- desarrollo apreciable de desviaciones por estrés térmico repetido
- daños en el aislamiento entre segmentos
- remecanizado repetido con vida útil decreciente
En ese momento, es posible que la máquina aún necesite una corrección de alineación, pero el propio colector ya ha perdido margen. Una unidad nueva con las mismas dimensiones pero con un control de segmento débil no solucionará gran cosa. El recambio debe construirse para la carga, la velocidad, el sistema de escobillas y el ciclo de trabajo reales.
Nuestra visión de fábrica sobre este problema
Cuando los clientes nos envían muestras desgastadas, la primera pregunta suele ser: “¿Pueden fabricar el mismo conmutador?”.”
A veces sí. A veces es la pregunta equivocada.
La mejor pregunta es: ¿por qué falló el conmutador anterior en este patrón?
Si el problema de fondo incluye el funcionamiento de la escobilla fuera de punto muerto, entonces una discusión adecuada sobre la sustitución suele implicar algo más que las dimensiones:
- corriente de funcionamiento real
- ciclo de trabajo
- sentido de giro
- grado de cepillado en uso
- comportamiento de la chispa visible
- patrón de desgaste observado en barras y cepillos
- si la unidad falló al arrancar, a plena carga o tras muchas horas de servicio
Así es como reducimos los fallos repetidos. No enviando cobre que simplemente se ajusta al eje.
Preguntas frecuentes
¿Qué ocurre si las escobillas del motor no están en el plano neutro?
La conmutación se vuelve inestable. La bobina en cortocircuito no invierte la corriente en la zona prevista, lo que aumenta la formación de chispas, el deterioro de las escobillas, la quemadura de los bordes de las barras y el desgaste del colector.
¿Una posición incorrecta de las escobillas puede dañar el colector?
Sí. Muy directamente. Una alineación incorrecta de las escobillas aumenta la tensión eléctrica en los bordes del segmento y puede convertir un problema de ajuste de las escobillas en un problema de la superficie del colector.
¿El plano neutro permanece fijo con todas las cargas?
No. En las máquinas en funcionamiento, el plano neutro efectivo puede cambiar con la carga porque cambian las condiciones magnéticas. Por eso, un ajuste que parece aceptable con poca carga puede dañar el colector en servicio.
¿El chisporroteo del colector se debe siempre a la alineación de las escobillas?
No. La calidad de la carda, la presión, el ajuste del soporte, la contaminación, el estado de la superficie y el diseño de la máquina también son importantes. Pero la desalineación del plano neutro es uno de los primeros puntos que merece la pena comprobar porque puede desencadenar toda la cadena de fallos.
¿Se debe cambiar el grado de la escobilla antes de comprobar la posición neutra?
Normalmente no. Si la posición de la escobilla es incorrecta, un grado de escobilla adecuado puede desgastarse mucho o chispear fuertemente. La posición y las condiciones de conmutación deben comprobarse antes de culpar al material.
¿Puede un colector de mayor calidad tolerar algún error de alineación?
Hasta cierto punto, sí. Un mejor control de los segmentos, un mejor mecanizado y unos materiales más estables pueden mejorar el margen de servicio. Pero no eliminan la necesidad de una correcta alineación de las escobillas. Un buen colector dura más bajo tensión; no reescribe la física de conmutación del motor.
¿Cuándo se debe sustituir un colector en lugar de reacondicionarlo?
La sustitución suele ser la mejor opción cuando la quemadura de los bordes es recurrente, el aislamiento está dañado, la superficie se ha vuelto inestable tras el trabajo de corrección o el mecanizado repetido ya no restablece la vida útil.
